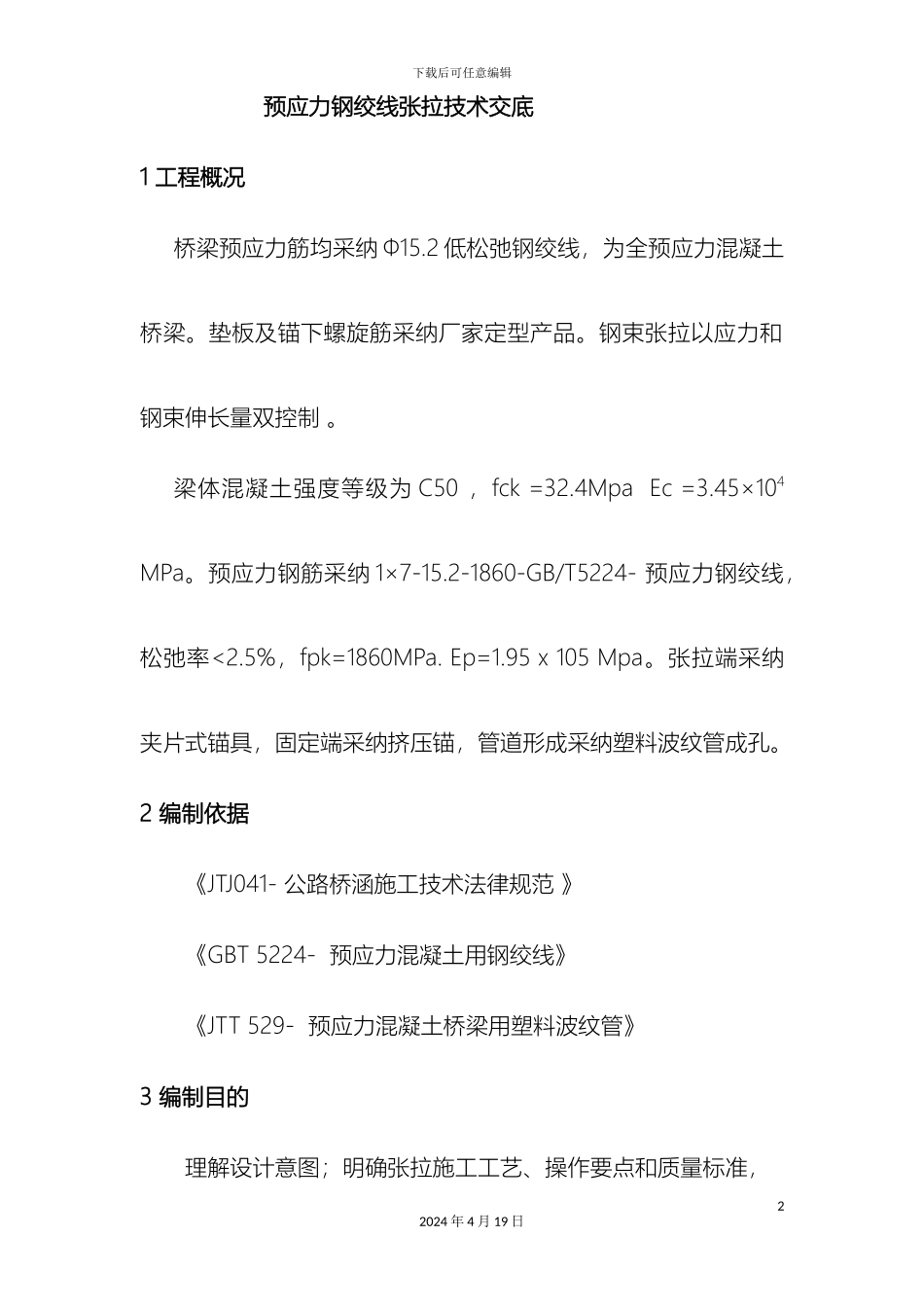

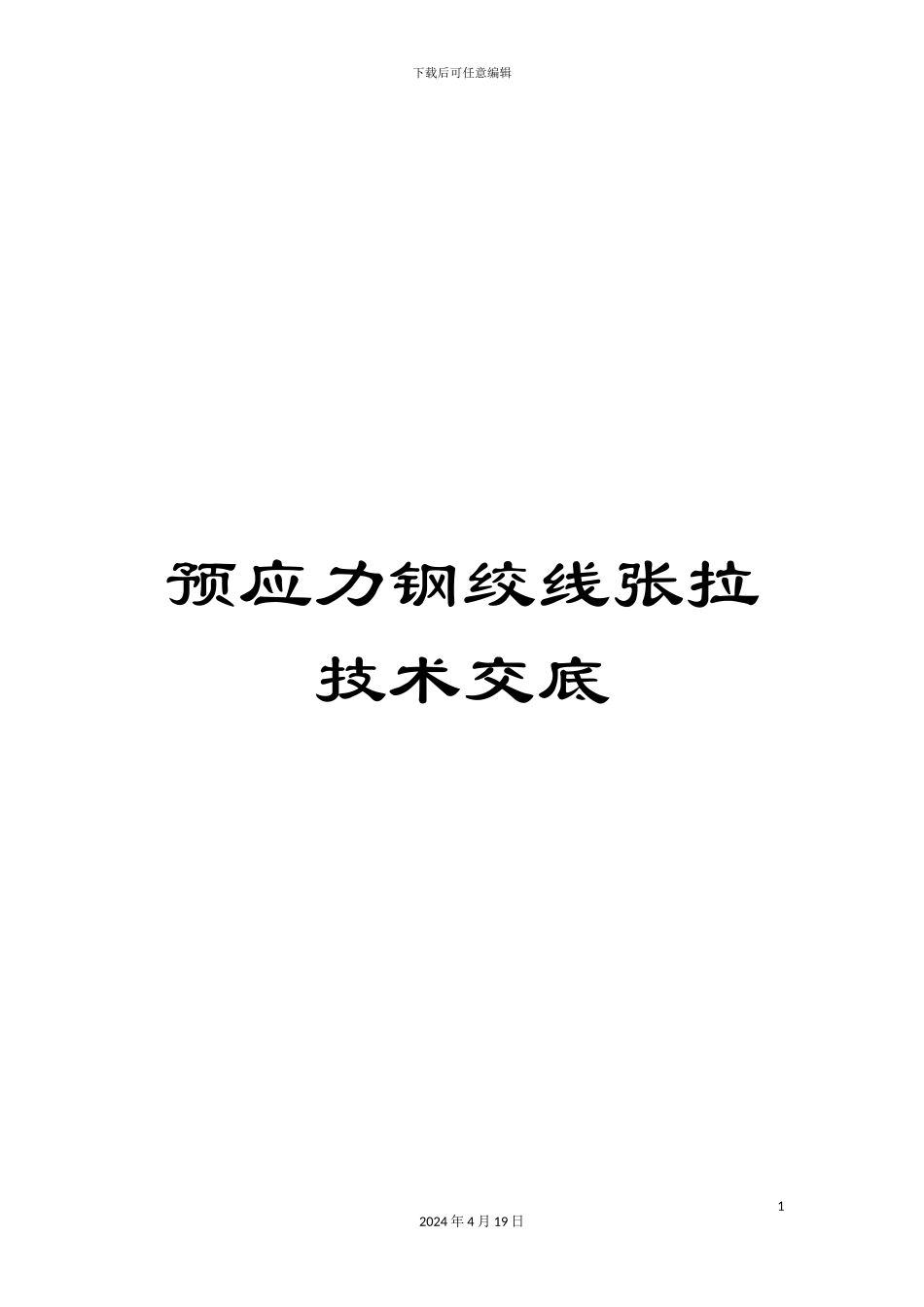

下载后可任意编辑预应力钢绞线张拉技术交底12024 年 4 月 19 日下载后可任意编辑预应力钢绞线张拉技术交底1 工程概况桥梁预应力筋均采纳 Ф15.2 低松弛钢绞线，为全预应力混凝土桥梁。垫板及锚下螺旋筋采纳厂家定型产品。钢束张拉以应力和钢束伸长量双控制 。梁体混凝土强度等级为 C50 ，fck =32.4Mpa Ec =3.45×104 MPa。预应力钢筋采纳 1×7-15.2-1860-GB/T5224- 预应力钢绞线，松弛率<2.5%，fpk=1860MPa. Ep=1.95 x 105 Mpa。张拉端采纳夹片式锚具，固定端采纳挤压锚，管道形成采纳塑料波纹管成孔。2 编制依据《JTJ041- 公路桥涵施工技术法律规范 》《GBT 5224- 预应力混凝土用钢绞线》《JTT 529- 预应力混凝土桥梁用塑料波纹管》3 编制目的理解设计意图；明确张拉施工工艺、操作要点和质量标准，22024 年 4 月 19 日下载后可任意编辑法律规范。5 设计标准及要求5.1 钢绞线参数及数量32024 年 4 月 19 日下载后可任意编辑左侧即西侧张拉右侧即东侧张拉钢绞线编号位置张拉方式每束股数束数张拉控制应力（Mpa)控制张拉力(KN)N1a纵向直腹板两端张拉12813952343.6314.655321.535N1b纵向斜腹板两端张拉12413952343.6312.81320.11N2a纵向直腹板两端张拉12813952343.6314.985321.64N2b纵向斜腹板两端张拉12413952343.6313.19320.245N3a纵向直腹板两端张拉12813952343.6318.23324.195N3b纵向斜腹板两端张拉12413952343.6316.6322.935N4纵向第一跨梁底左侧单端张拉7213601332.8N5纵向第二跨梁底右侧单端张拉7913601332.8N6纵向第二跨梁底左侧单端张拉7913601332.8N7纵向第三跨梁底右侧单端张拉71613601332.8N8第一二跨,中,梁顶左侧单端张拉91613601713.6N9第二三跨,中,梁顶右侧单端张拉92413601713.6Nh1横梁二三上左（北）侧单端张拉121213952343.6Nh2横梁二三下右（南）侧单端张拉121213952343.6左侧即西侧张拉右侧即东侧张拉钢绞线编号位置张拉方式每束股数束数张拉控制应力（Mpa)控制张拉力(KN)N1a纵向直腹板两端张拉121013952343.6314.655321.535N1b纵向斜腹板两端张拉12413952343.6312.81320.11N2a纵向直腹板两端张拉121013952343.6314.985321.64N2b纵向斜腹板两端张拉12413952343.6313.19320.245N3a纵向直腹板两端张拉121013952343.6318.23324.195N3b纵向斜腹板两端张拉12413952343.6316.6322.935N4纵向第一跨梁底左侧单端张拉7413601332.8N5纵向第二跨梁底右侧单端张拉7813601332.8N6纵向第二跨梁底左侧...
