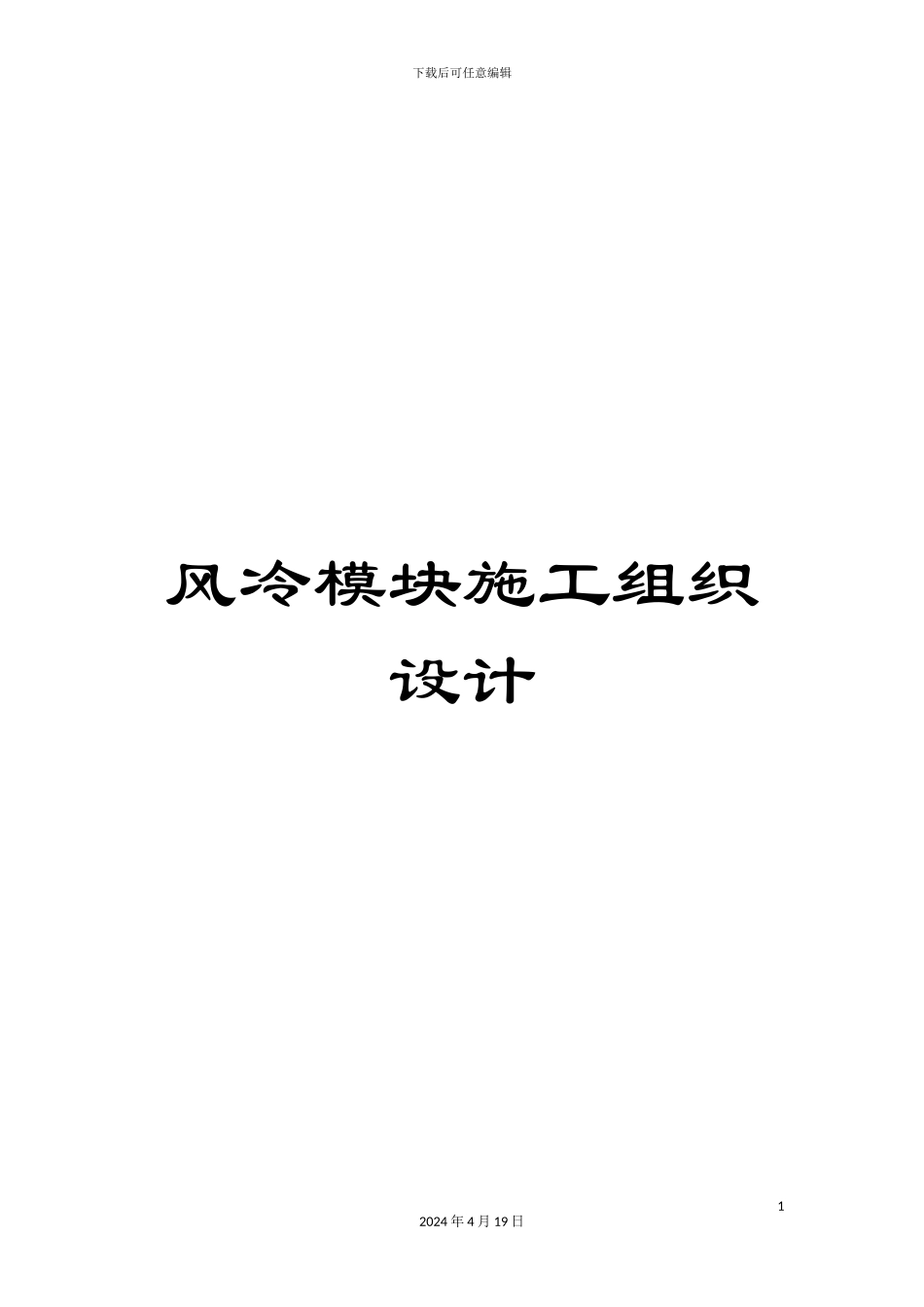

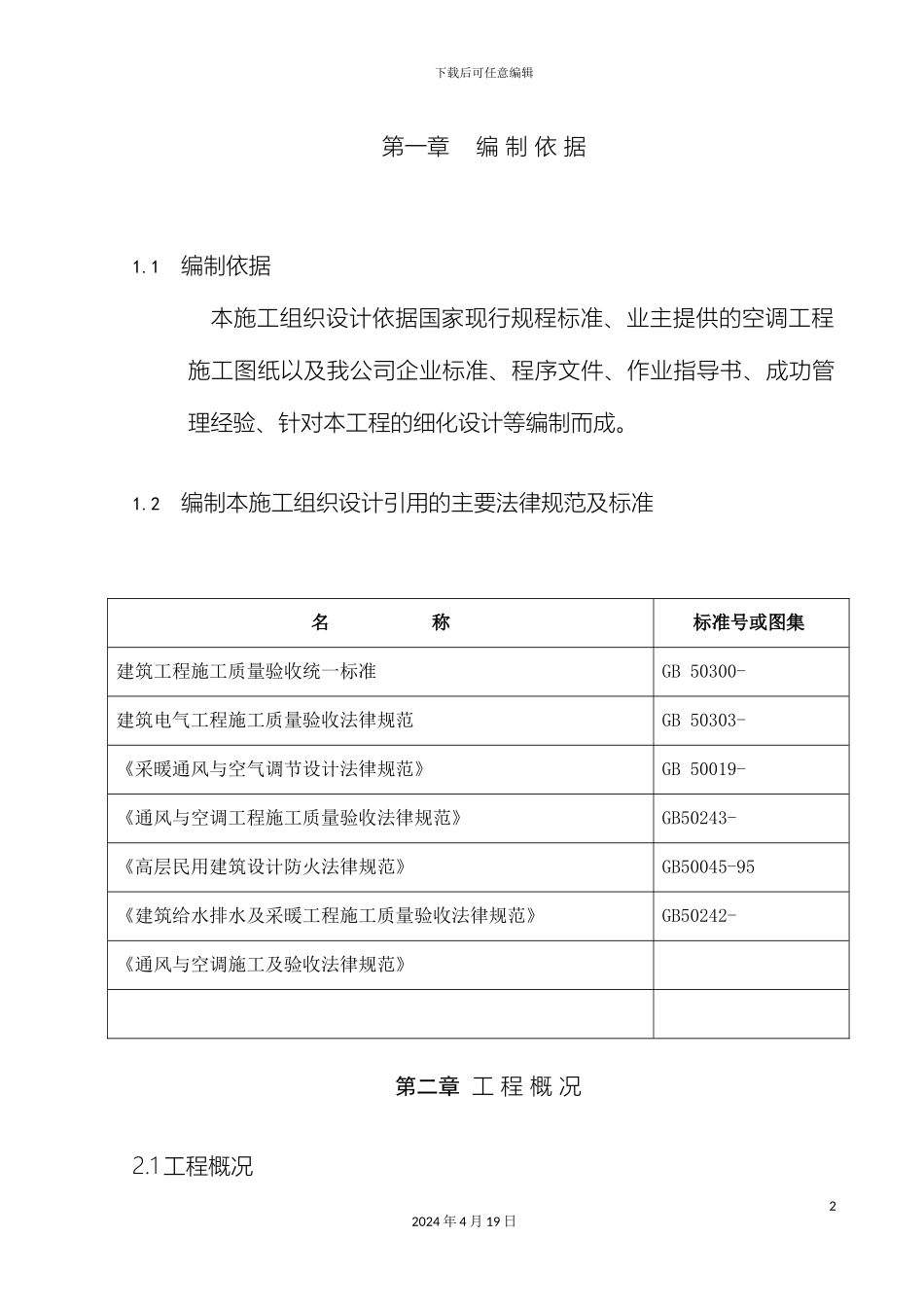

下载后可任意编辑风冷模块施工组织设计12024 年 4 月 19 日下载后可任意编辑第一章 编 制 依 据1.1编制依据本施工组织设计依据国家现行规程标准、业主提供的空调工程施工图纸以及我公司企业标准、程序文件、作业指导书、成功管理经验、针对本工程的细化设计等编制而成。1.2编制本施工组织设计引用的主要法律规范及标准名 称标准号或图集建筑工程施工质量验收统一标准GB 50300- 建筑电气工程施工质量验收法律规范GB 50303- 《采暖通风与空气调节设计法律规范》GB 50019- 《通风与空调工程施工质量验收法律规范》GB50243- 《高层民用建筑设计防火法律规范》GB50045-95《建筑给水排水及采暖工程施工质量验收法律规范》GB50242- 《通风与空调施工及验收法律规范》第二章 工 程 概 况2.1 工程概况22024 年 4 月 19 日下载后可任意编辑工程名称：工程地址：建筑面积：承包方式：通风空调专业分包质量标准：不低于中华人民共和国《施工质量验收法律规范》合格标准 2.2 工期要求：计划工期 90 日历天。具体开工日期以建设监理单位的开工报告审批日期为准。2.3 施工要求：1）本工程应严格遵守《通风与空调工程施工 及验收法律规范》和《建筑给水排水及采暖工程施工质量验收法律规范》GB50242- 中的要求施工。2）风管用镀锌钢板制作，空调用冷热水供回水管当管径在 DN32 以下时，用焊接钢管，当 DN40 以上时，用无缝钢管,凝聚水管用 PVC 塑料管3）所有水环热泵在吊装时，要有隔振胶垫，机组冷凝水管设存水弯，冷凝水管在存水弯后安装通气口通气口长约 50mm，存水弯签前设50mm 高度的短管。4）保温材料采纳橡塑发泡型材料，厚度由厂家依管径和安装场所确定，但不得小于 25㎜，设计人员认可后，方可订货安装，空调送回32024 年 4 月 19 日下载后可任意编辑风和进风管道，空气凝聚水管、分集水缸均需保温，冷却水管除屋面上的管道不保温，空调循环水管保温厚度为：DN＜80mm 时，厚度为 25mm；DN ＞100mm 时，厚度为 30mm，明装冷凝水管道保温厚度为 20mm；屋顶冷却塔循环水管，保温厚度 50mm，空调循环泵供回水管道保温选用阻燃橡塑复合隔热材料，接缝除粘胶，外缠阻燃塑料胶带保护；屋顶冷却塔循环水管，选用岩棉保温层，外包镀锌铁皮。5）所有空调冷热水供回水管道抬头放气，低头泄水，具体作法参见过门地沟的作法。6）机组冷凝水管暗埋卫生间墙内，排至卫生间地漏，立管埋墙从吊顶接至地面，暗埋冷...
