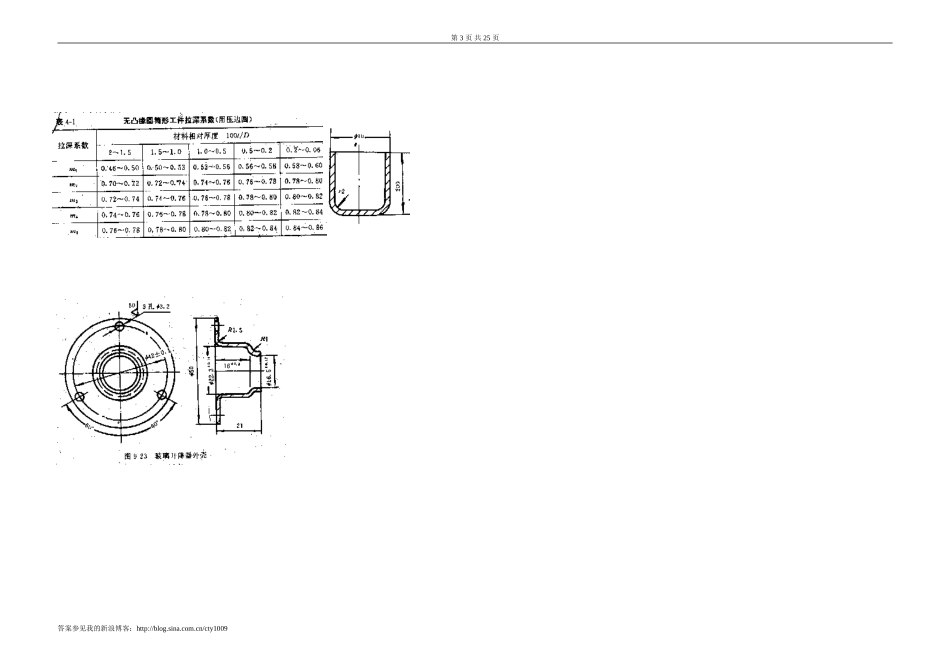

第1页共25页《冷冲压工艺及模具设计》考试试题（1）适用专业模具专业时量：120min闭卷记分学生班级姓名学号一、填空：（每小题2分，共20分）1、冷冲压工艺有两大类，一类是，另一类是工序。2、冲裁的变形过程主要包括、、。3、下模板与导柱的配合为，导柱与导套的配合为。4、冲裁时废料有和两大类。5、弯曲时，零件尺寸标注在外侧，凸凹模尺寸计算以为基准6、拉深可分为和两种。7、冷挤压变形程度的表示法有、、。8、冷冲模按工序性质可分为、、、、。9、翻边系数的表达式为ｍ＝。10、在JB23－63型压力机的型号中，63表示。二、名词解释：（每小题4分，共12分）1、冲裁：2、连续模：3、模具闭合高度：三、问答题：（每小题5分，共15分）１、指出下面冲裁过程F－ｈ曲线中各曲线段各为什么阶段？OA段：AB段：BC段：CD段：2、什么叫弯曲时的回弹？减小回弹的措施有哪些？3、什么叫冲裁尺寸精度？影响冲裁精度的主要因素是什么？四、说明下例模具属何种类型？并指出图中各序号零件的名称。（15分）答案参见我的新浪博客：http://blog.sina.com.cn/cty1009第2页共25页五、计算题：（24分）１、计算下例弯曲件毛坯尺寸，并确定凸凹模尺寸。材料为Ｑ235，ｔ＝2.0mm，尺寸32为未注公差Δ＝0.62，δd＝0.03，δp＝0.02，Z＝1.1t，C=3.0。（12分）２、确定下例拉深件需几次才能拉深完成，并确定各次拉深系数。拉深系数值见下表示，材料为08钢，t＝2mm，毛坯直径Ｄ＝283mm，零件图如下图示。（12′）六、编织加工下例零件时的合理工艺路线，并说明各道工序采用何种类型的模具？材料为08钢。（１４分）答案参见我的新浪博客：http://blog.sina.com.cn/cty1009第3页共25页答案参见我的新浪博客：http://blog.sina.com.cn/cty1009第4页共25页《冷冲压工艺及模具设计》考试试题（2）适用专业模具专业时量：120min闭卷记分学生班级姓名学号一、填空：（每小题2分，共20分）1、板料成形有两大类，一类是变形，另一类是变形。2、冷挤压一般可分为、、。3、拉深变形的主要失效形式为和。4、决定工序性质的基本准则是。5、单位挤压比的表达式为Ｐ＝。6、冲裁力是对板料的压力。7、设计冲孔模时以为基准，间隙取在上。8、弯曲时，零件尺寸标注在内侧时凸凹模尺寸计算以为基准9、在JB23－63型压力机的型号中，63表示。10、上模板与导套的配合为，导柱与导套的配合为。二、判断题：（每小题2分，共10分）（对的打√，错的打×）1、拉深工序中的退火主要是为了降低硬度提高塑性。（）2、在确定工序顺序时，一般是先冲孔再拉深。（）3、冷冲压加工是属于无屑加工。（）4、一个直径为D的圆形零件，在中心胀形后其直径不变。（）5、在冷挤压中，为了减少磨擦，可在毛坯表面涂润滑油。（）三、名词解释：（每小题4分，共16分）1、模具闭合高度；2、冲裁精度；3、连续模；4、冷冲压；四、说明下例模具属何种类型？并指出图中各序号零件的名称。（１２分）答案参见我的新浪博客：http://blog.sina.com.cn/cty1009第5页共25页五、计算题：（27分）１、计算下例弯曲件毛坯尺寸，并确定凸凹尺寸。材料为Ｑ235，ｔ＝2.0mm，尺寸32为未注公差Δ＝0.62，δd＝0.03，δp＝0.02，Z＝1.1t，C=3.0。（12′）２、确定下例拉深件需几次才能拉深完成，并确定各次拉深系数。拉深系数值见下表示，材料为08钢，t＝1mm，毛坯直径Ｄ＝283mm，零件直径φ=90，零件图如下图示。（15分）六、编织加工下例零件时的合理工艺路线，并说明各道工序采用何种类型的模具？材料为08钢。（１４分）答案参见我的新浪博客：http://blog.sina.com.cn/cty1009第6页共25页《冷冲压工艺及模具设计》考试试题（3）适用专业模具专业时量：120min闭卷记分答案参见我的新浪博客：http://blog.sina.com.cn/cty1009第7页共25页学生班级姓名学号一、填空：（每小题2分，共20分）1、拉深时拉深件不能一次拉深成形的条件是。2、冲裁过程中材料的利用率η＝。3、拉深变形的主要失效形式为和。4、冷冲模按工序组合可分为、和。5、冲裁断面由、、、、组成6、拉深系数的表达式为ｍ＝。7、极限拉深系数就是使拉深件的最小拉深系数。8、冲裁主要包括和。9、在模具中导...
