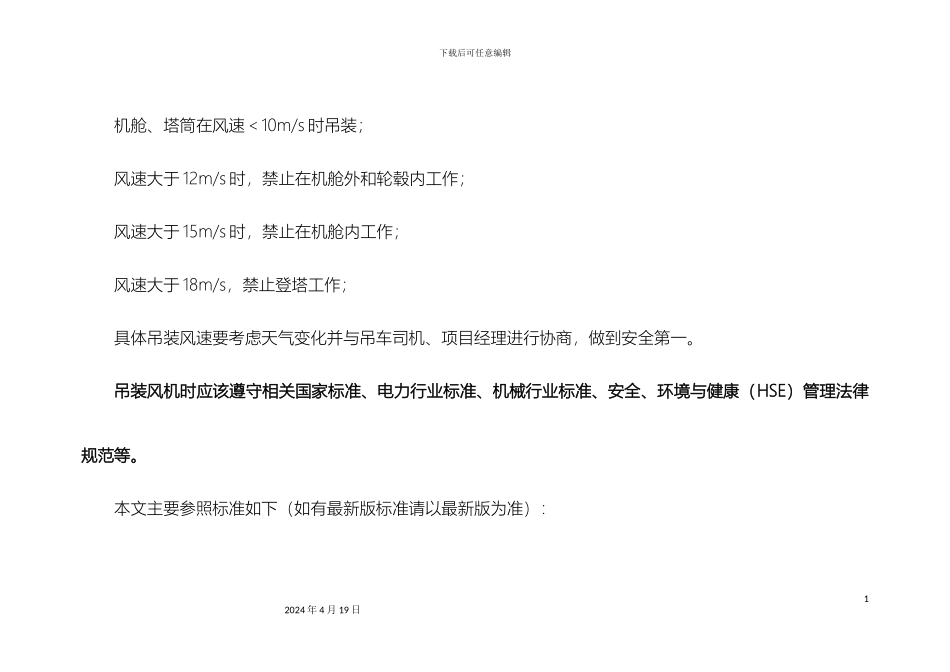

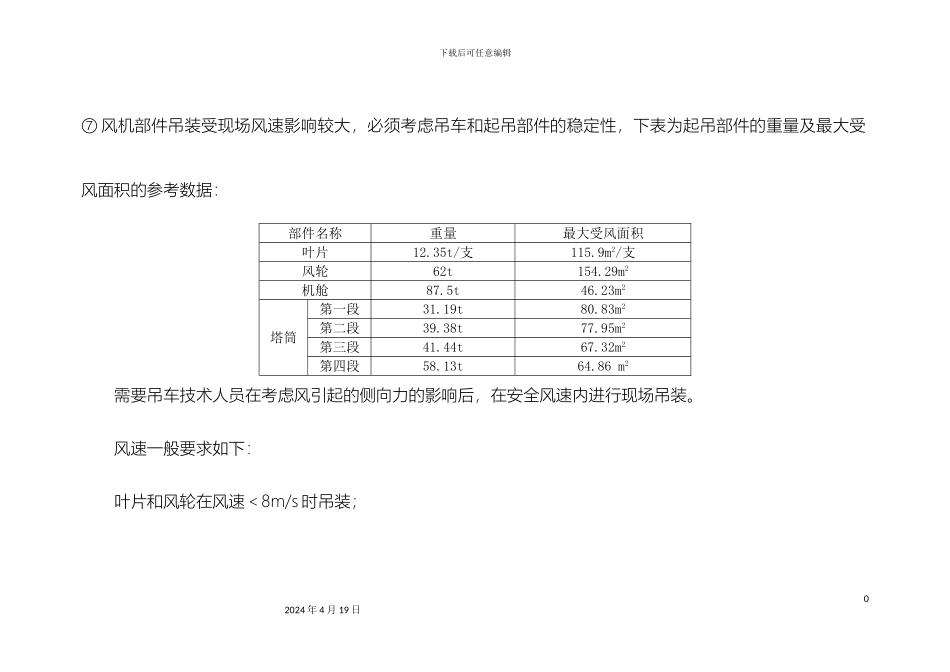

下载后可任意编辑风机吊装方案12024 年 4 月 19 日下载后可任意编辑⑦ 风机部件吊装受现场风速影响较大，必须考虑吊车和起吊部件的稳定性，下表为起吊部件的重量及最大受风面积的参考数据：部件名称重量最大受风面积叶片12.35t/支115.9m2/支风轮62t154.29m2机舱87.5t46.23m2塔筒第一段31.19t80.83m2第二段39.38t77.95m2第三段41.44t67.32m2第四段58.13t64.86 m2需要吊车技术人员在考虑风引起的侧向力的影响后，在安全风速内进行现场吊装。风速一般要求如下：叶片和风轮在风速＜8m/s 时吊装；02024 年 4 月 19 日下载后可任意编辑机舱、塔筒在风速＜10m/s 时吊装；风速大于 12m/s 时，禁止在机舱外和轮毂内工作；风速大于 15m/s 时，禁止在机舱内工作；风速大于 18m/s，禁止登塔工作；具体吊装风速要考虑天气变化并与吊车司机、项目经理进行协商，做到安全第一。吊装风机时应该遵守相关国家标准、电力行业标准、机械行业标准、安全、环境与健康（HSE）管理法律规范等。本文主要参照标准如下（如有最新版标准请以最新版为准）：12024 年 4 月 19 日下载后可任意编辑⑧ 除专用吊装工具及合同规定由东方电气风电有限公司提供的工具及辅料外，其余工具及辅料由安装公司自备。二.安全指南① 所有安装工作都要根据电力建设有关规程及高空作业、高空起吊有关规程要求进行。② 所有安装工作人员必须是经过安全培训和业务培训合格的人员，熟悉相应的规程、法律规范，熟悉安装流程。③ 所有安装工作人员除携带安装工作所需工具、安全设备外，必须随身携带对讲机、移动电话等通讯工22024 年 4 月 19 日GB/T 18451.1- 风力发电机组 设计要求GB/T 19568- 风力发电机组装配和安装法律规范DL/T 796- 风力发电场安全规程下载后可任意编辑具，以便遇到危险时能联系救援人员。④ 是否具备吊装作业的天气条件，由安装公司依据高空和吊装作业的有关规程法律规范确定。⑤ 所有吊装设备的操作人员必须具备相应的资质并持证上岗。⑥ 安装公司现场安装工作人员必须熟悉安装业务和安装工具及安装必备的测量仪器，熟悉设备安装流程，起吊设备时还应注意风速、风向，不得在起重臂下停留，吊装时佩戴安全帽，登高作业时还应同时佩戴安全绳。⑦ 安装作业人员如身体不适、情绪不稳定、不得登高作业。⑧ 雷电天气必须停止吊装作业。32024 年 4 月 19 日下载后可任意编辑章节安装内容数量名称型号/标准名称 /辅助方法/使用文件及...
