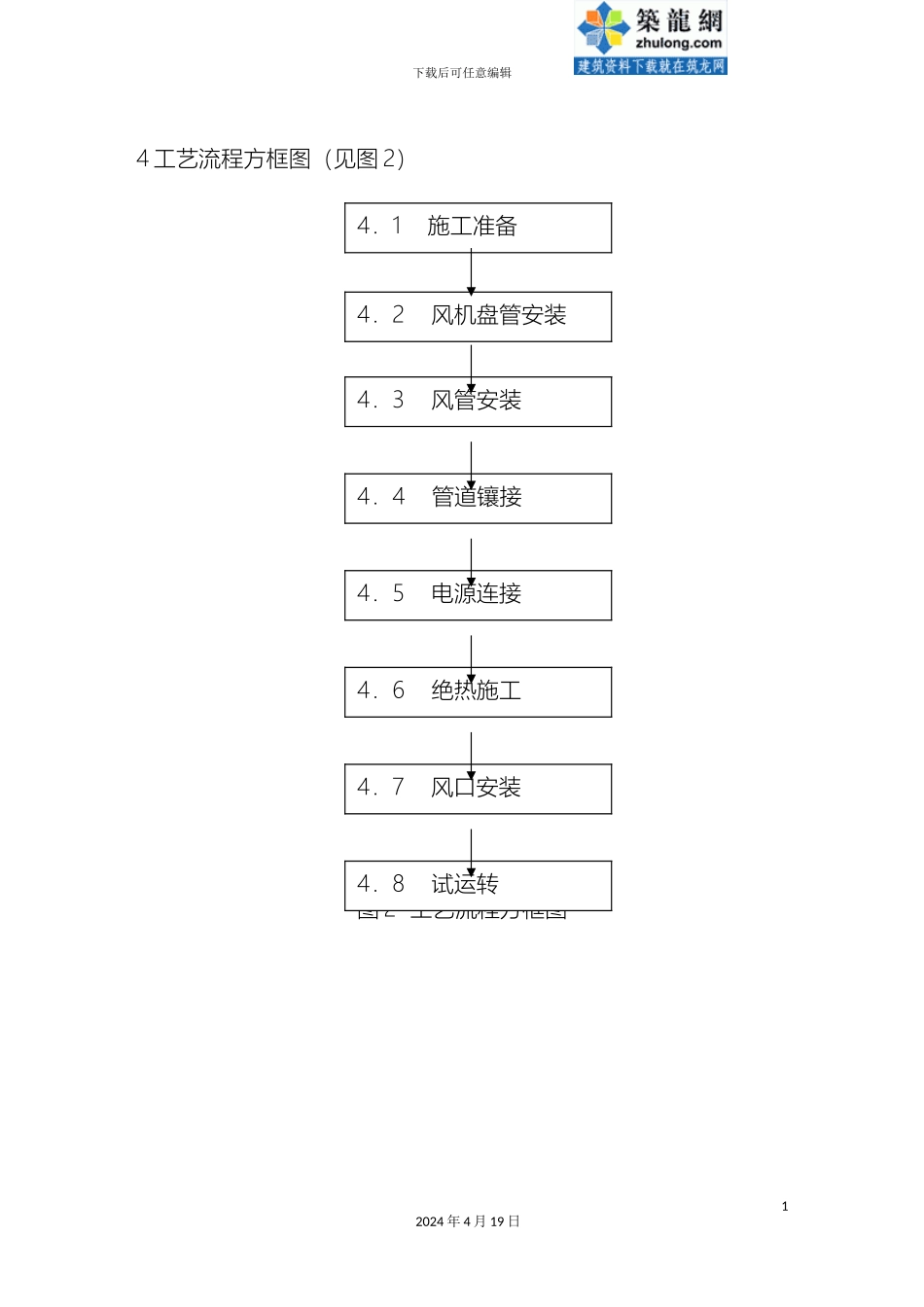

下载后可任意编辑风机盘管机组安装施工方案12024 年 4 月 19 日下载后可任意编辑风 机 盘 管 安 装 施 工 方 案1 适用范围 本方案适用于宁夏亘元财宝中心万豪大厦工程的风机盘管的安装。2 使用标准 GB50243- 通风与空调工程施工及验收规3 暗装风机盘管机组安装简图(见图 1)图 1 卧式暗装简图02024 年 4 月 19 日下载后可任意编辑4 工艺流程方框图(见图 2)图 2 工艺流程方框图12024 年 4 月 19 日4.1 施工准备4.2 风机盘管安装4.3 风管安装4.4 管道镶接4.5 电源连接4.6 绝热施工4.7 风口安装4.8 试运转下载后可任意编辑5 工艺过程5.1 施工准备主要是经过对设计图审核,现场勘察,装饰进度配合要求等,拟定与工程相适应的施工作业计划和方法。 在可能的条件下,宜编制施工班组作业计划,以协调与装饰进度的配合及施工作业准备工作的正常运行。5.1.1 图纸审核5.1.1.1 正确了解设计意图,摸清本工程风机盘管机组的型号、类别与安装的特别要求。5.1.1.2 以图纸为基准,校核风机盘管机组安装位置、标高与结构尺寸,与其它专业管道、电气管线、桥架等安装位置及装修之间是否存在着矛盾。5.1.1.3 确定风机盘管机组与送、回风管的连接节点与安装操作的可22024 年 4 月 19 日下载后可任意编辑能性。5.1.1.4 对风机盘管机组与空调进、回水的连接位置,采纳的弹性连接方法,是否装有水、过滤器或自控阀门,整体连接作业是否困难等作分析推断。如有问题,应向设计单位提出,及时解决。5.1.1.5 风机盘管机组的凝聚水盘放水口与凝聚水排放管承口的距离宜为 100mm~300mm,坡度应大于 1%。5.1.2 现场勘察5.1.2.1 根据本工程中风机盘管机组安装的不同类型,进行现场抽样勘察。一般可按卧式暗装、立式暗装与明装进行分类,或按厅堂、标准客房与特别套房进行分类。5.1.2.2 确定风机盘管机组支、吊架的结构型式及实施的可行性。5.1.2.3 查建筑空间实际尺寸与图纸的相符性,是否有阻碍机组与接管按图施工的情况,如有应推断其影响程度。32024 年 4 月 19 日下载后可任意编辑5.1.2.4 了解装饰隔墙与风机盘管机组左(右)端的间距,应考虑留有能进行施工操作的空间。5.1.2.5 对已安装完空调水管的,应注意其风机盘管机组的接口位置是否正确,标高是否符合。一般为下送上回,凝水为最低。5.1.2.6 根据风机盘管机组送、回风管与建筑装修的连接要求与现场可操作位置的大小,确定安装方...
