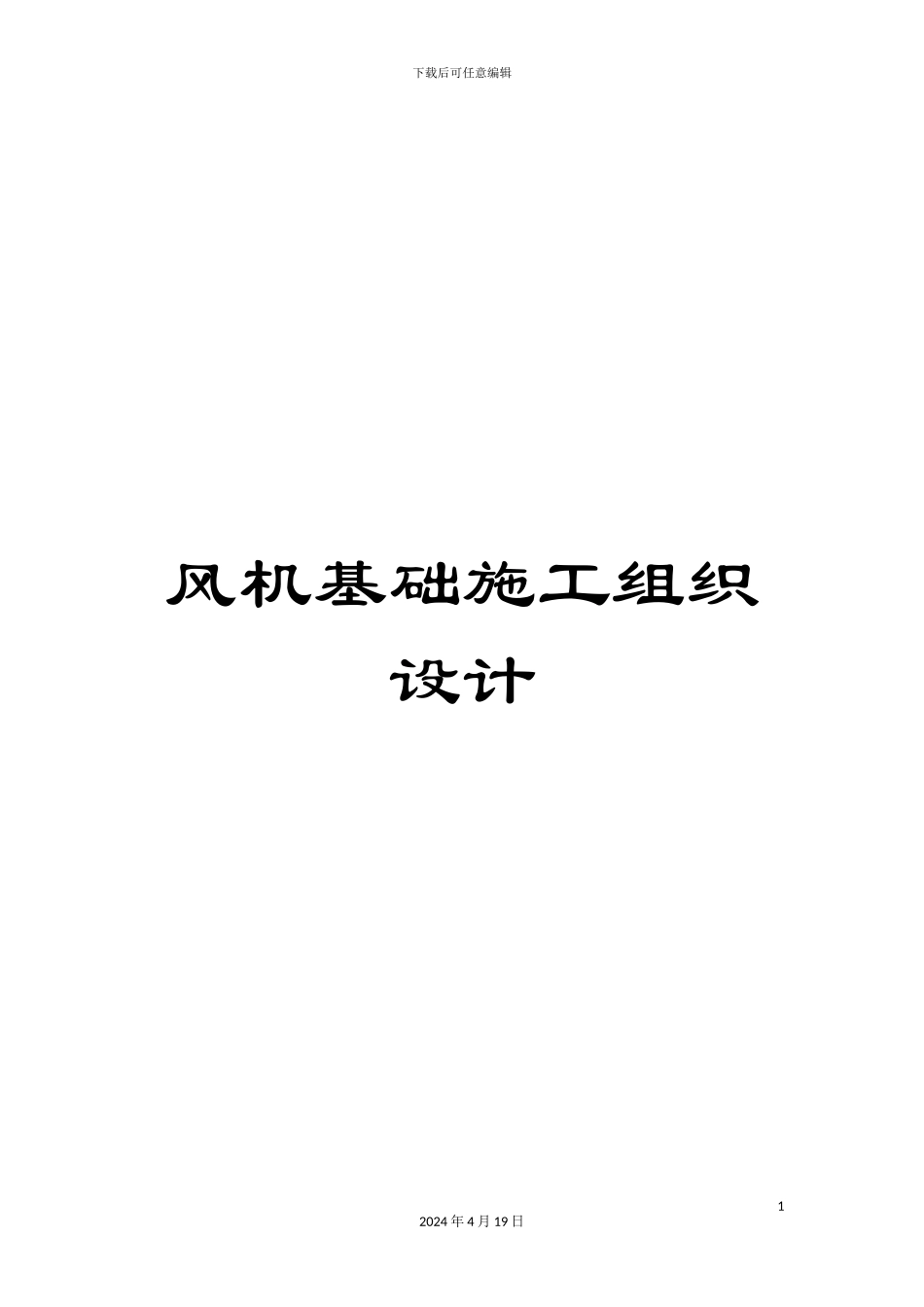

风机基础施工组织设计

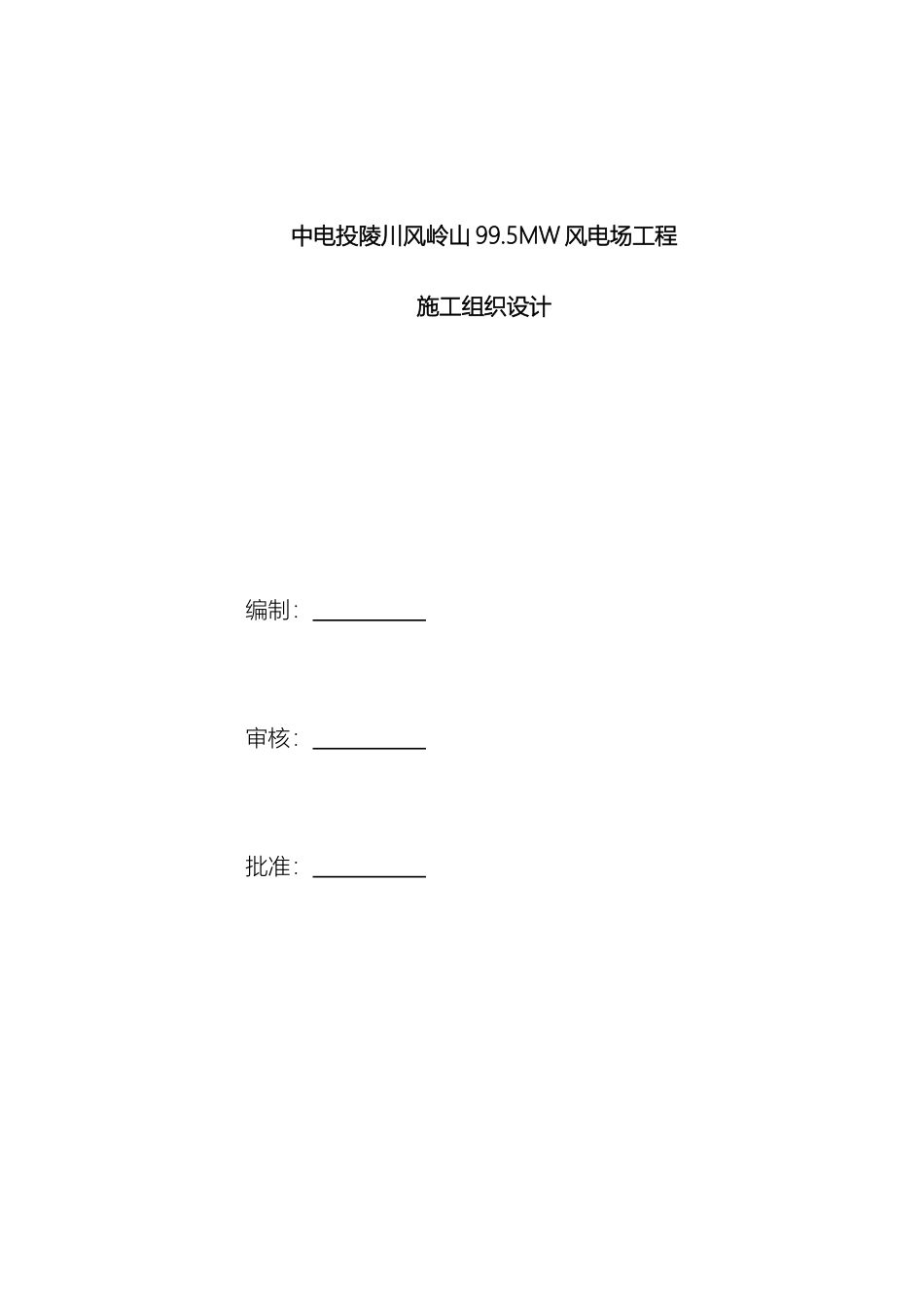

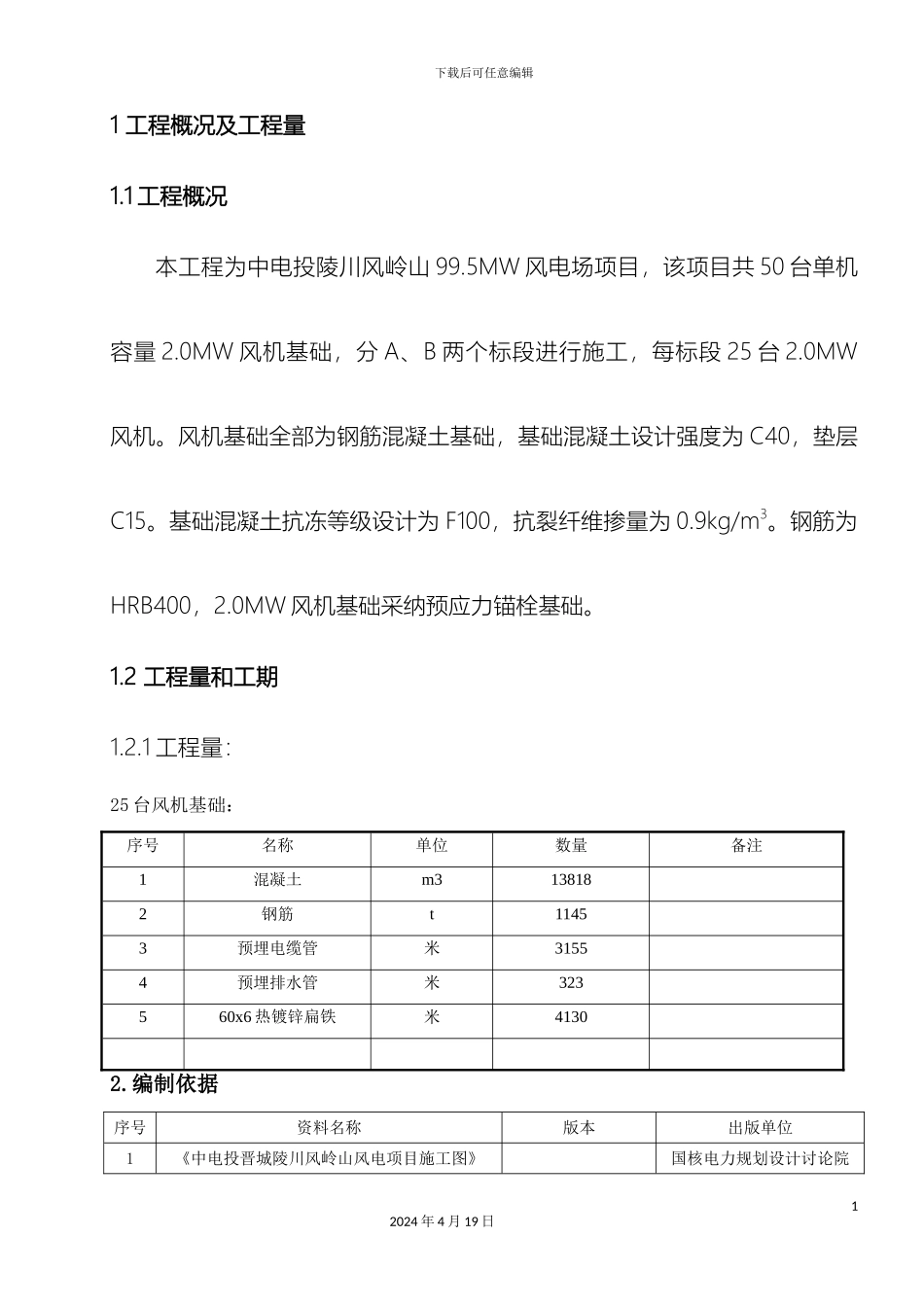

下载后可任意编辑风机基础施工组织设计12024 年 4 月 19 日中电投陵川风岭山 99.5MW 风电场工程施工组织设计编制： 审核： 批准： 下载后可任意编辑1 工程概况及工程量1.1 工程概况本工程为中电投陵川风岭山 99.5MW 风电场项目，该项目共 50 台单机容量 2.0MW 风机基础，分 A、B 两个标段进行施工，每标段 25 台 2.0MW风机。风机基础全部为钢筋混凝土基础，基础混凝土设计强度为 C40，垫层C15。基础混凝土抗冻等级设计为 F100，抗裂纤维掺量为 0.9kg/m3。钢筋为HRB400，2.0MW 风机基础采纳预应力锚栓基础。1.2 工程量和工期1.2.1 工程量：25 台风机基础：序号名称单位数量备注1混凝土m3138182钢筋t11453预埋电缆管米31554预埋排水管米323560x6 热镀锌扁铁米41302.编制依据序号资料名称版本出版单位1《中电投晋城陵川风岭山风电项目施工图》国核电力规划设计讨论院12024 年 4 月 19 日下载后可任意编辑2《混凝土结构工程施工及验收法律规范》GB50204- 建设部3《电力建设安全工作规程》DL5009.1- /4《电力建设施工质量验收及评定规程第1部分：土建工程》DL/T5210.1- 中国电力出版社5《建筑施工手册》第四版中国建筑工业出版社6钢筋机械连接通用技术规程JGJ107- 建设部7《混凝土强度检验评定标准》GB/T50107- 建设部8《钢筋混凝土结构预埋铁件》04G362中国建筑标准设计讨论院3 作业前的条件和准备：3.1 技术准备序号必须具备的条件责任单位备注1风力发电机组基础施工图到位工程质量部2开工报告审批已完成工程质量部3作业指导书编制并审批合格，已进行交底。工程质量部4风机基础图纸会审完成工程质量部5安全技术及工艺质量已进行交底并履行签字手续工程质量部8材料到场齐全并已检验合格物资部9施工用工机具及计量器具准备完成，并已检验合格工程质量部10各工种作业人员进场，满足施工要求综合部11施工工器具和小型机械配备齐全工程质量部12施工场地、道路、水电、通讯满足要求工程质量部13施工记录、验收表格齐全工程质量部14施工人员安全教育、体检合格综合部15检测施工机械、机具，保证其运转良好工程质量部16施工人员熟悉图纸、技术及质量要求，明确施工范围、内容及施工顺序工程质量部17现场安全、消防设施齐全，具备条件工程质量部18根据砼设计强度等级进行砼配合比试配试验，混凝土配合比报告已完成。试验室19根据给定的永久性控制坐标和水准点，引测至现场，工程质量部22024 年 4 月 19 日下载...
