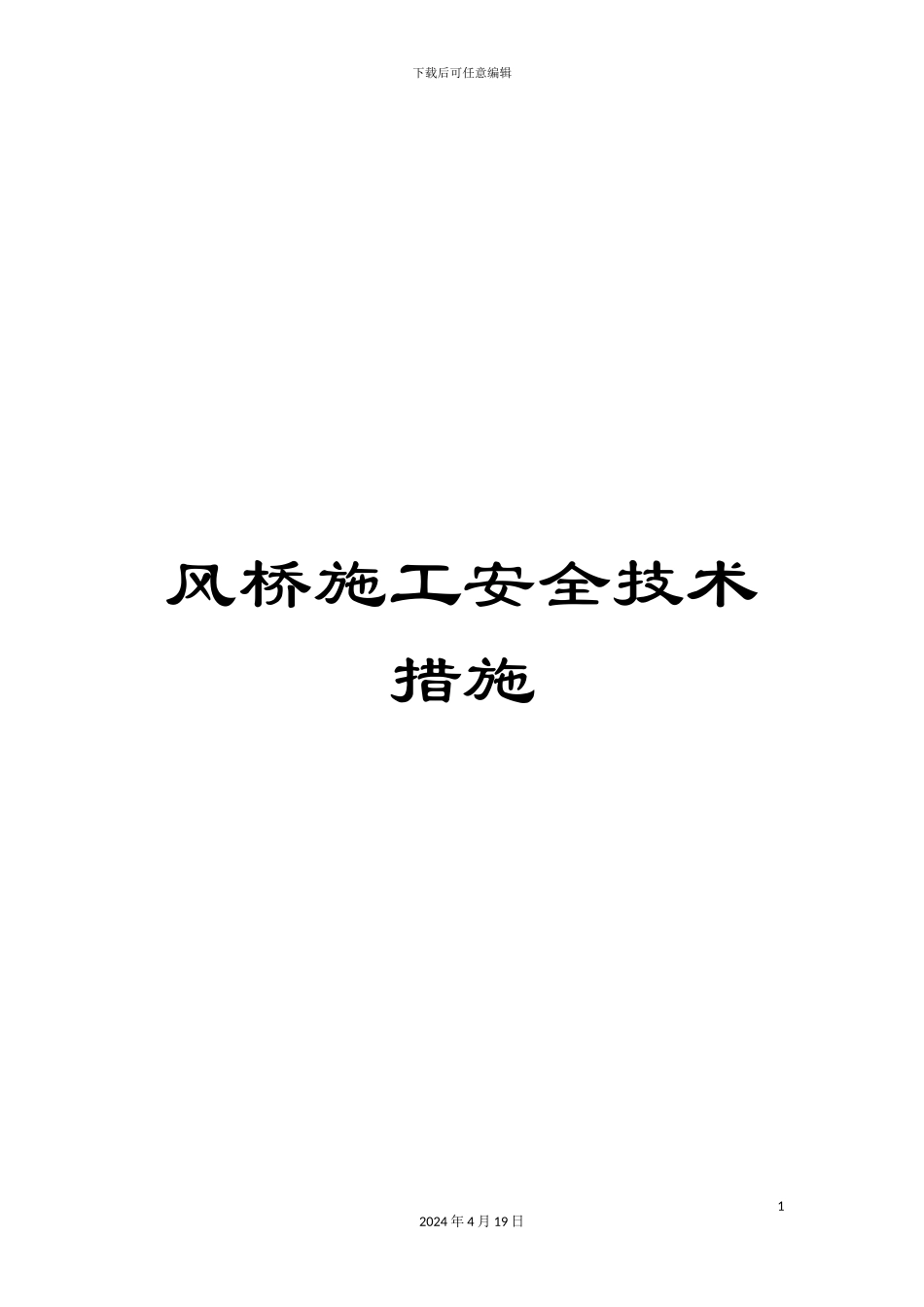

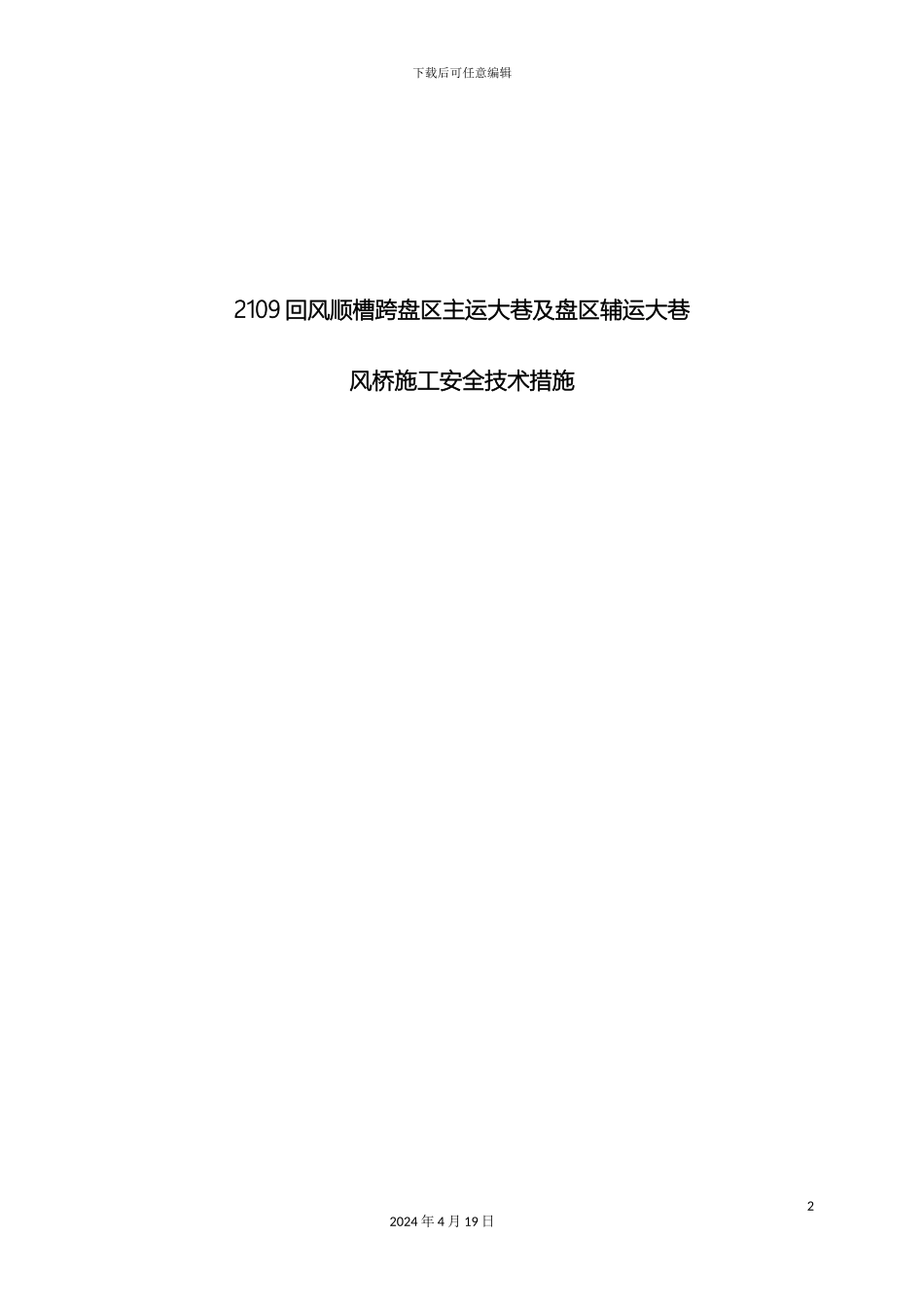

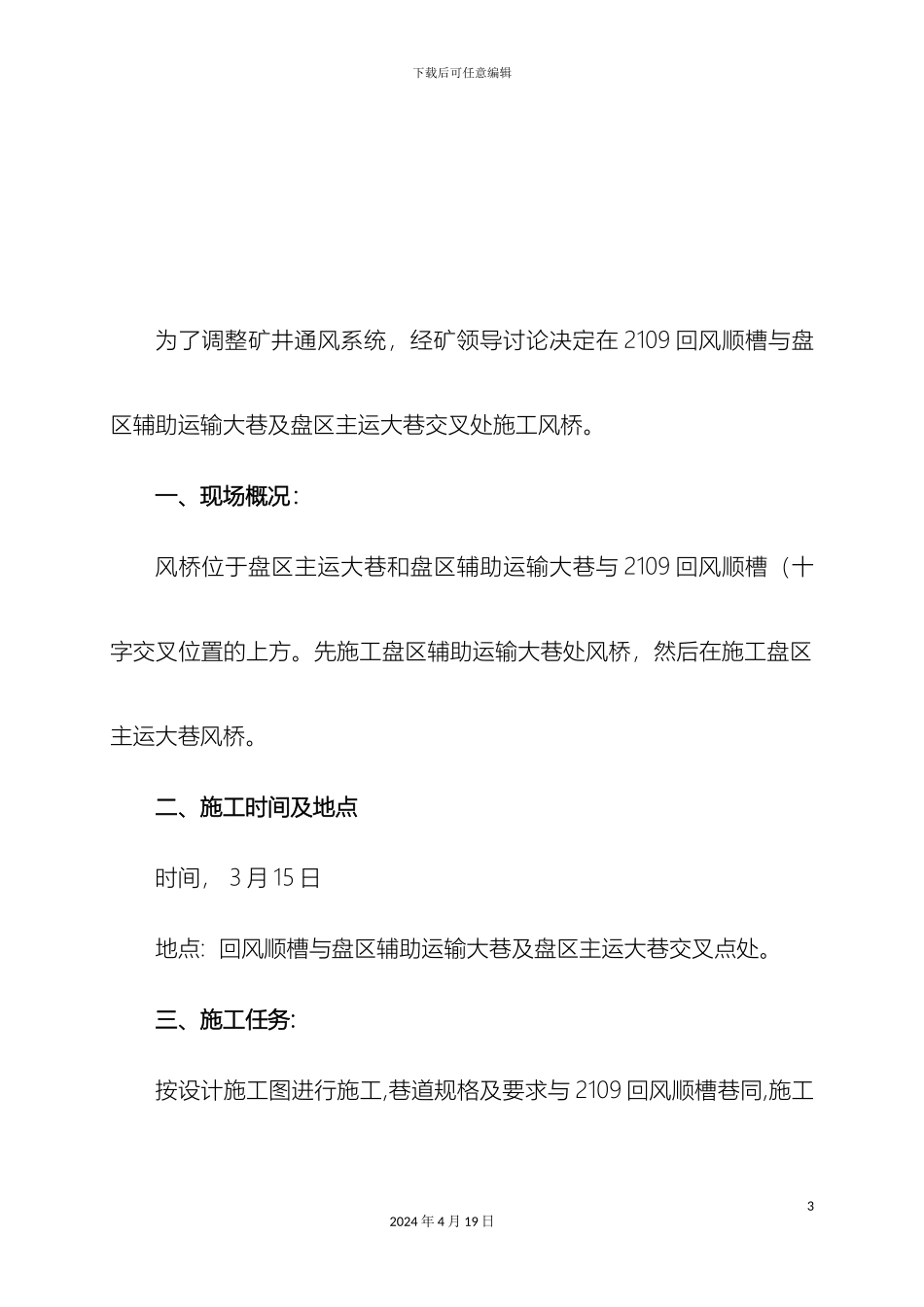

下载后可任意编辑风桥施工安全技术措施12024 年 4 月 19 日下载后可任意编辑2109 回风顺槽跨盘区主运大巷及盘区辅运大巷风桥施工安全技术措施22024 年 4 月 19 日下载后可任意编辑为了调整矿井通风系统，经矿领导讨论决定在 2109 回风顺槽与盘区辅助运输大巷及盘区主运大巷交叉处施工风桥。一、现场概况：风桥位于盘区主运大巷和盘区辅助运输大巷与 2109 回风顺槽（十字交叉位置的上方。先施工盘区辅助运输大巷处风桥，然后在施工盘区主运大巷风桥。二、施工时间及地点时间， 3 月 15 日地点: 回风顺槽与盘区辅助运输大巷及盘区主运大巷交叉点处。三、施工任务:按设计施工图进行施工,巷道规格及要求与 2109 回风顺槽巷同,施工32024 年 4 月 19 日下载后可任意编辑后再施工风桥一个。风桥下部（盘区辅助运输大巷）规格保持：高2500mm、宽 4200mm；风桥上部（2109 回风顺槽）：风桥两道砖墙厚 500㎜，向两侧外伸 500mm,里外侧用 C20 砼 100㎜封闭；风桥中间的构筑物 150㎜厚。四、施工劳动组织：施工负责人: 安全负责人: 五、施工工序：盘区辅助运输大巷风桥处两侧的砖墙高 2500mm→在两道砖墙间架设工字钢并铺大板做施工平台→风桥上方挑顶并支护→拆除施工平台→砌筑砖墙到设计高度→铺设工字钢和金属网→铺木板和钢筋网→用 C20砼浇筑→在盘区辅助运输大巷对砖墙进行浇筑→施工现场文明生产。盘区主运顺槽施工工序同上。六、风桥顶部支护方式：树脂锚杆配合铁托盘及木质托板支护。42024 年 4 月 19 日下载后可任意编辑支护规格及要求： ㎜直径￠16㎜，间排距 1000×900㎜，材质为A3 钢筋，锚头为反麻花，外露长度 10～50㎜，每根锚杆配一卷型号为Z3540 的树脂锚固剂，锚固长度为 400㎜，设计抗拔 50KN，锚杆扭矩不 低 于 100N/M ， 每 根 锚 杆 配 备 一 个 托 盘 ， 托 盘 规 格 为δ8mm×120mm×120mm。木质托板规格：400mm×150mm×50mm。七、施工方法及技术要求：1、风桥平台施工的施工：1）、在盘区辅助运输大巷风桥平台侧墙施工宽 500㎜、深 100mm的基础，基础采纳料石砌筑。2）、风桥两侧墙长 4500㎜,高 1500㎜。两砖墙内侧间距 4000㎜。3）、砖墙上搭 12 号矿用工字钢 10 根，长度 4100mm，间距500mm，工字钢每端搭在墙体上的长度为 300mm，上铺 100㎜厚的大52024 年 4 月 19 日下载后可任意编辑板上铺金属菱形网水泥砂浆砌筑。大板与工字钢用...
