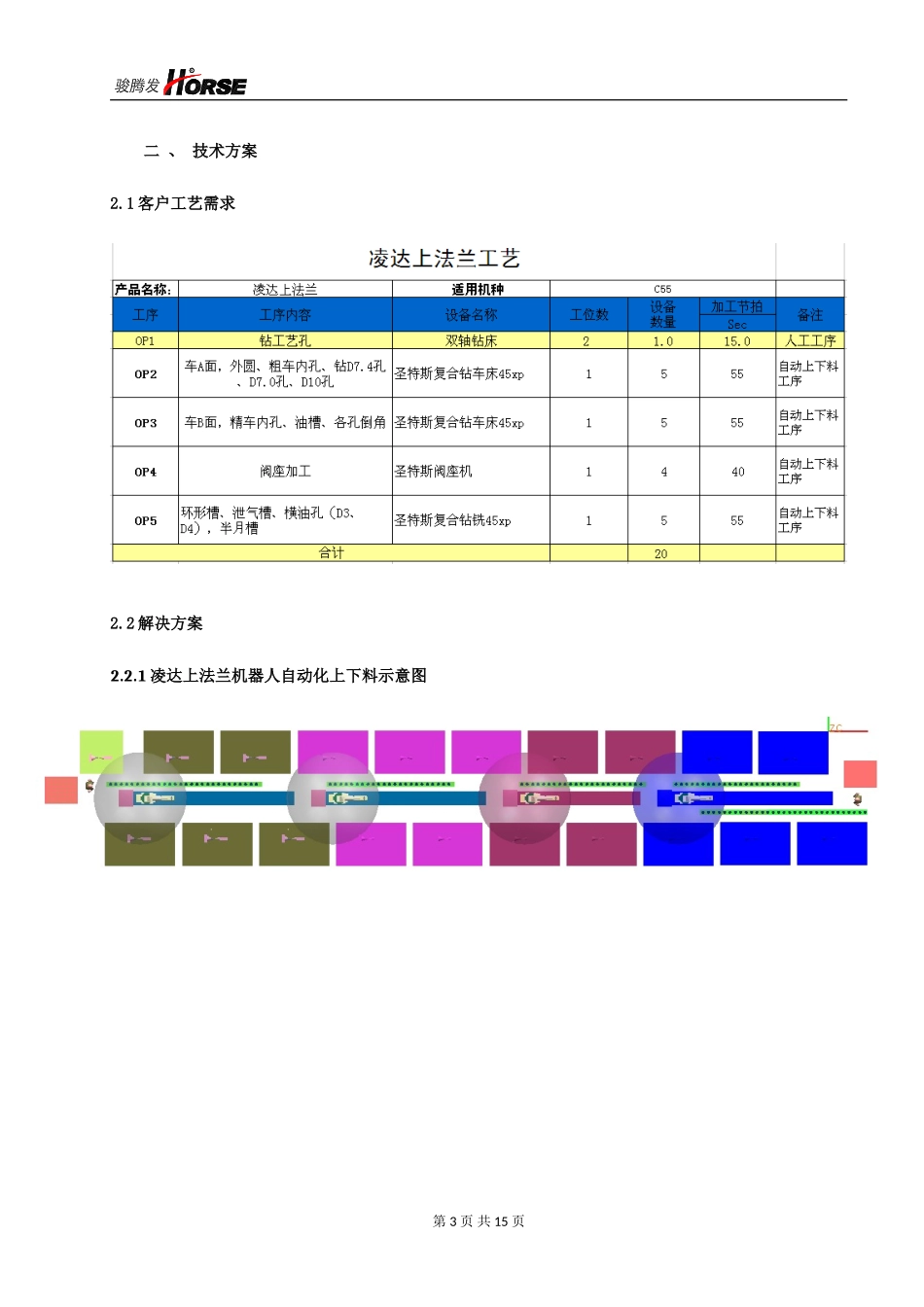

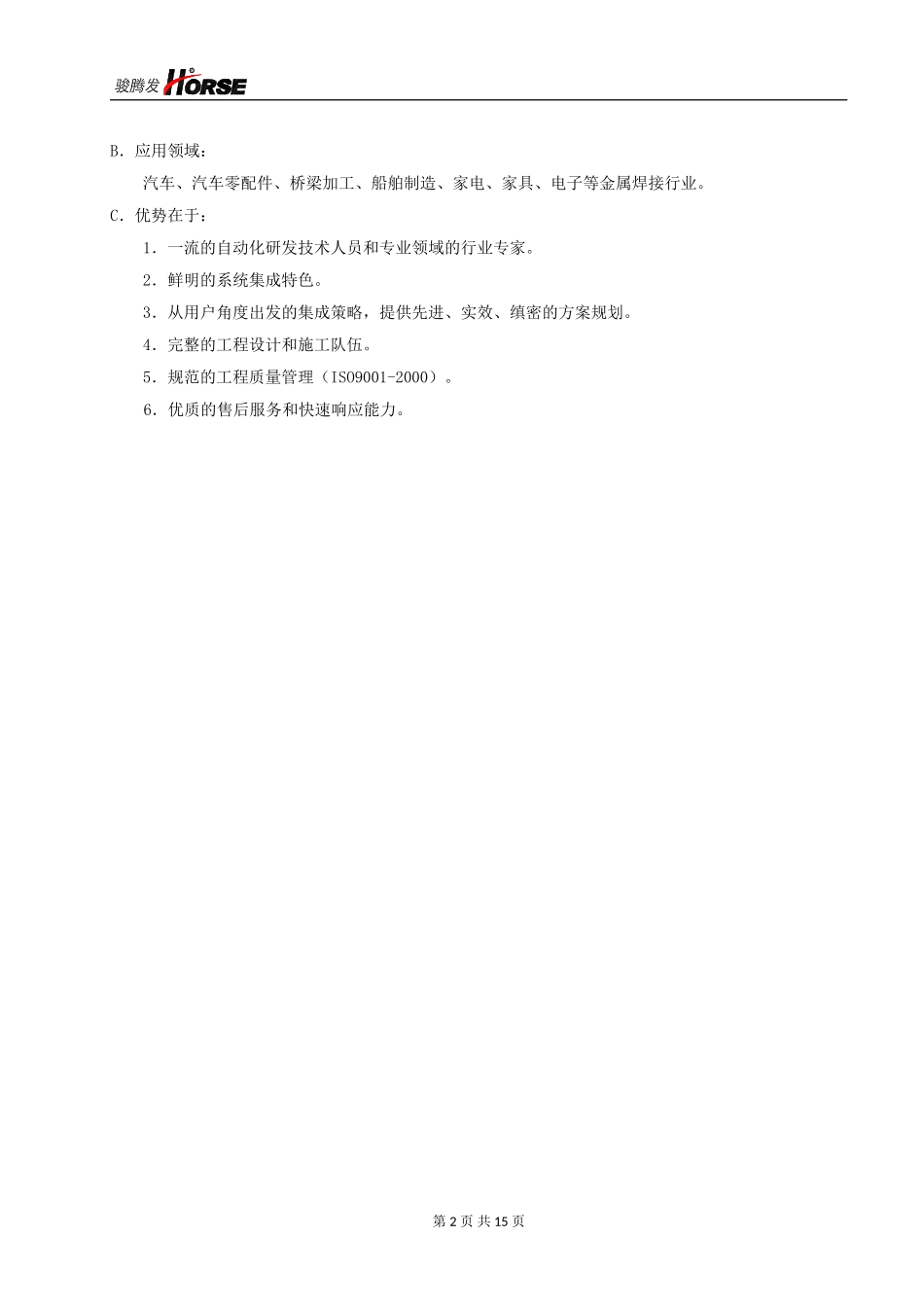

R客户：珠海市南特金属科技股份有限公司销售热线：18827048017凌达上法兰机器人自动化上下料技术方案书2013年12月！我公司是一家专业研发、制造、集成基于机器人和自动化系统技术的成套设备的新型高新技术企业。骏腾发公司从战略的角度出发，与代表世界先进技术和知名品牌的日本安川MOTOMAN、OTC、FANUC机器人公司、德国KUKA机器人公司和KAWASAKI机器人公司进行全面技术合作和系统配套，其中，我公司和安川MOTOMAN合作，被授权为一级代理店兼集成商。我公司为客户提供从技术方案设计、周边设备配套、技术培训、零配件销售及售后技术服务等为一体的整套解决方案。我公司自动化控制涉足于焊接全方位---熔焊、压焊、钎焊。根据不同的焊接产品和客户的需求，基于试验和经验提供合理的焊接工艺、与之配套的自动焊接设备；同时为客户提供配套的自动定位、自动装夹的周边焊接辅助系统。我公司以自动化焊接为技术核心，并系统集成、自助研发周边设备，形成完整的自动化焊接应用系统。A．自动化焊接工作站应用特点：1．自动化机械手，可根据不同位置、不同工件、不同环境，设计可靠、稳定、高定位精度焊接工作站。2．灵巧的手臂关节形状，可有一定的柔性，保证运动的可靠性。3．设备的主要传动外购件及电器元件均采用国外进口品牌，或国产优质品牌。4．人性化的设计，高效可靠的质量保证，设备具有高的性价比。第1页共15页RB．应用领域：汽车、汽车零配件、桥梁加工、船舶制造、家电、家具、电子等金属焊接行业。C．优势在于：1．一流的自动化研发技术人员和专业领域的行业专家。2．鲜明的系统集成特色。3．从用户角度出发的集成策略，提供先进、实效、缜密的方案规划。4．完整的工程设计和施工队伍。5．规范的工程质量管理（ISO9001-2000）。6．优质的售后服务和快速响应能力。第2页共15页R二、技术方案2.1客户工艺需求2.2解决方案2.2.1凌达上法兰机器人自动化上下料示意图第3页共15页R第4页共15页R2.2.2工作站设备组成：转子切削自动化设备明细清单：序号名称内容描述数量备注1机器人HP20D负载20KG4套安川MOTOMAN1.1控制柜DX1001.2示教盒中文英文双语显示标准电缆长度：10m2机器人上、下料抓手采用自动结构和气爪等元件每套根据工件工艺设计R1和R3机器人抓手类似R2和R4机器人抓手类似三指气抓结构4套3双层倍速链输送线及定位装置用于零件自动传输2条输送线定位工装相同B面向上2条输送线定位工装相同A面向上1条输送线加工完成下料用5套4机器人滑台滚柱导轨+齿轮齿条+伺服电机+RV+钢结构平台机器人+控制柜=一起行走相当于机器人第七轴，协调控制机器人4-6轴走线系统4套5电气控制系统PLC总线控制、低压电气、三色灯、低压电器等16围栏安全防护12.2.3工作站工作流程及节拍分析1、工作流程：1.1、人工取件并在双轴钻床上钻工艺孔后，放到第一条输送线定位工装上；1.2、五台机床，车A面，外圆、粗车内孔、钻D7.4孔、D7.0孔、D10孔工序；1.2.1、输送线通过PLC信号控制，输送到机器人取件位置，等待上料机器人抓手取件；第5页共15页R1.2.2、搬运机器人上料抓手从定位工装上抓取1个零件后等待；1.2.3、机床门打开，机器人另一侧下料抓手把机床上加工好的零件取下；1.2.4、机器人及抓手退出机床，转180度，把待加工零件装到机床上；1.2.5、机器人退出机床，机床门关上，机床加工；1.2.6、下料抓手再把加工好零件放到输送线定位工装上；1.2.7、输送线把工件送到下一工位，等待下一序机器人上料抓手取件；1.2.8、R1机器人在第七轴伺服滑台驱动下重复1.2.1-1.2.7步骤，对五台车床循环上料；1.3、五台机床，车B面，精车内孔、油槽、各孔倒角工序；1.3.1、输送线通过PLC信号控制，输送到机器人取件位置，等待上料机器人抓手取件；1.3.2、搬运机器人上料抓手从定位工装上抓取1个零件后等待；1.3.3、机床门打开，机器人另一侧下料抓手把机床上加工好的零件取下；1.3.4、机器人及抓手退出机床，转180度，把待加工零件装到机床上；1.3.5、机器人退出机床，机床门关上，机床加工；1.3.6、下料抓手再把加工好零件放到输送线定位工装上；1.3.7、输送线把工件送到下一工位，等待下一序机器人抓手取件；1.3.8、R2机...
