4蒲白矿务局方里变电站供电系统改造工程技术协议

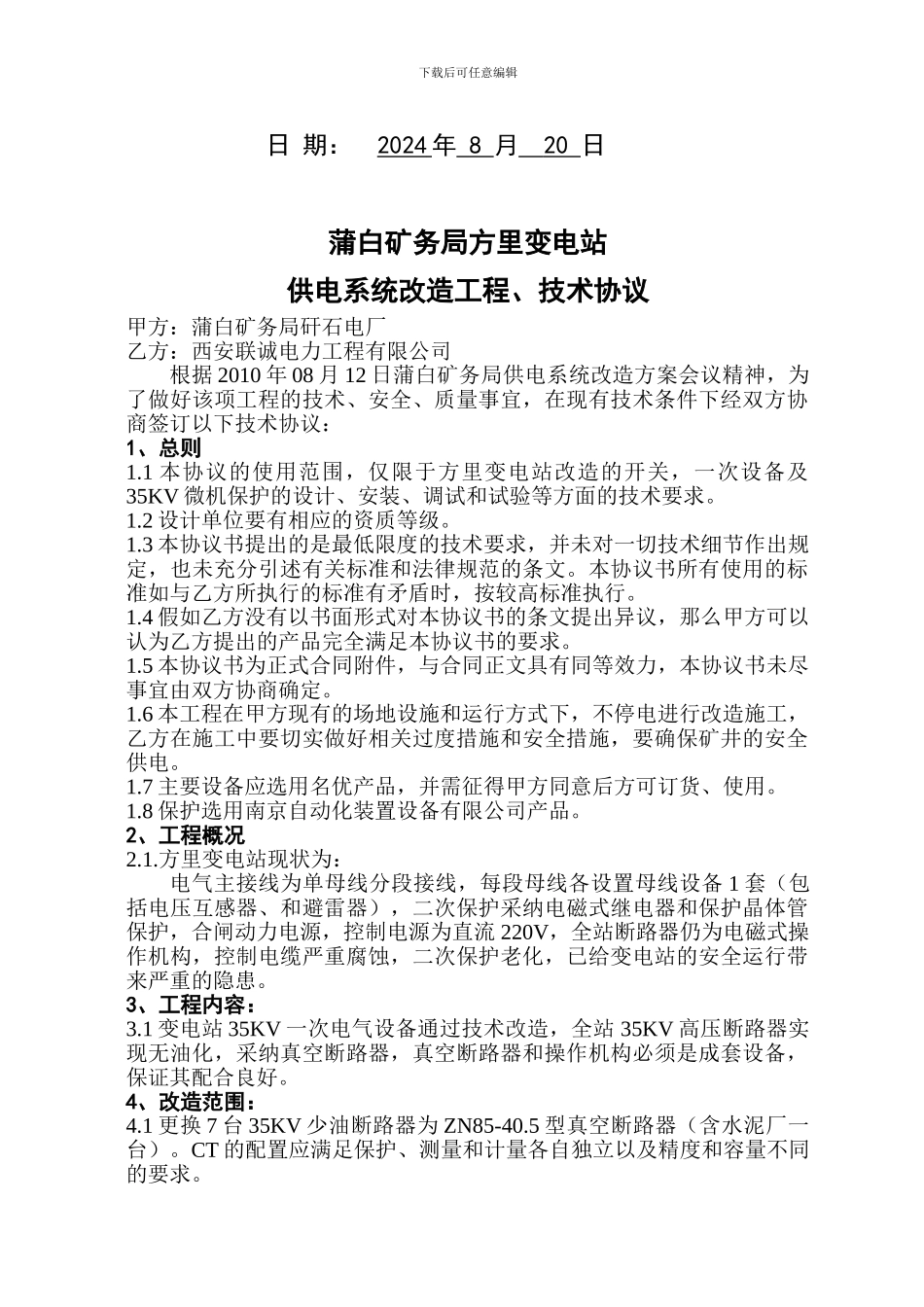

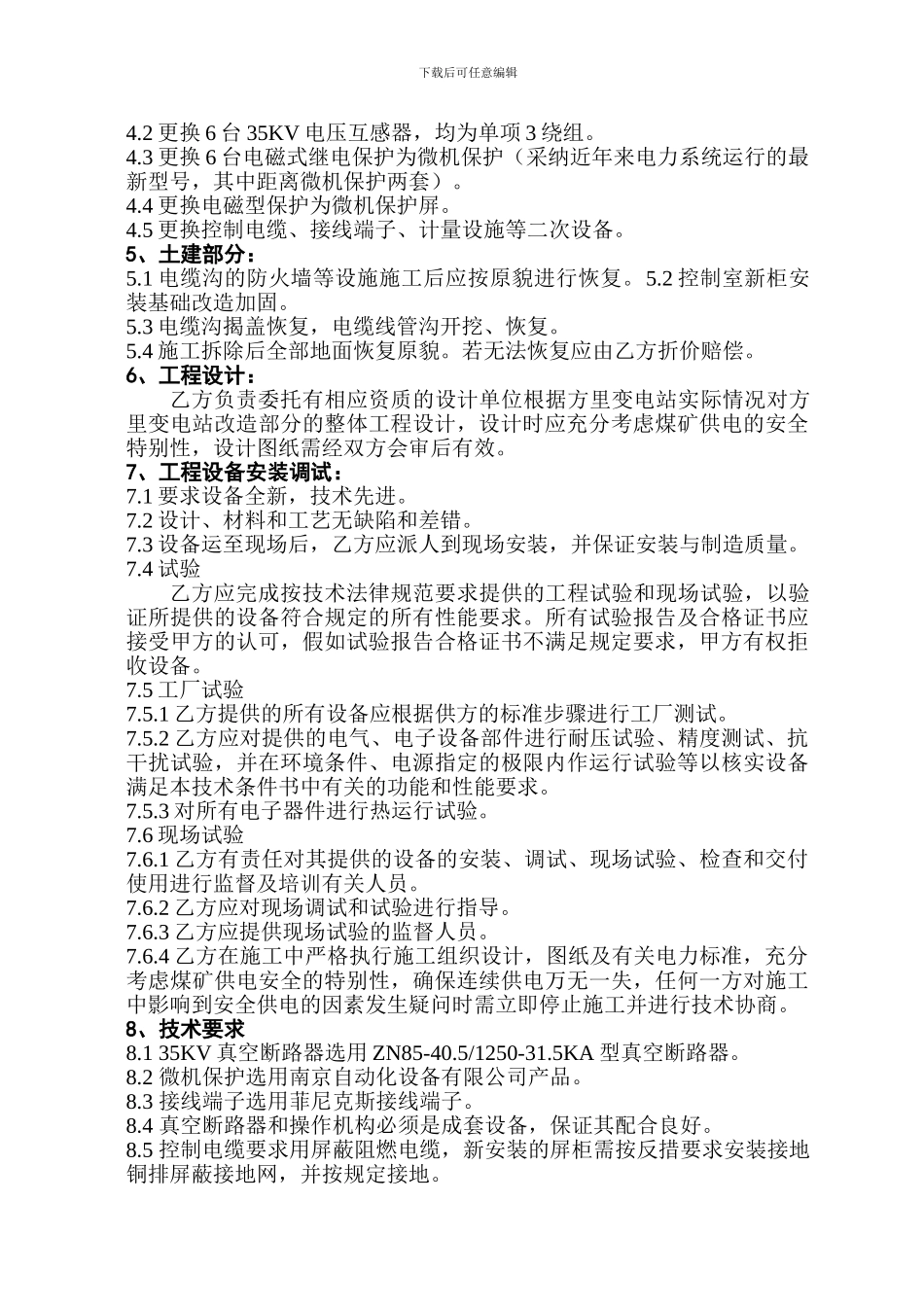

矸石电厂供电系统改造工程（方里变电站改造）技术协议书甲 方： 蒲白矿务局矸石电厂乙 方： 西安联诚电力工程有限公司下载后可任意编辑日 期： 2024 年 8 月 20 日蒲白矿务局方里变电站供电系统改造工程、技术协议甲方：蒲白矿务局矸石电厂乙方：西安联诚电力工程有限公司根据 2010 年 08 月 12 日蒲白矿务局供电系统改造方案会议精神，为了做好该项工程的技术、安全、质量事宜，在现有技术条件下经双方协商签订以下技术协议：1、总则1.1 本协议的使用范围，仅限于方里变电站改造的开关，一次设备及35KV 微机保护的设计、安装、调试和试验等方面的技术要求。1.2 设计单位要有相应的资质等级。1.3 本协议书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和法律规范的条文。本协议书所有使用的标准如与乙方所执行的标准有矛盾时，按较高标准执行。1.4 假如乙方没有以书面形式对本协议书的条文提出异议，那么甲方可以认为乙方提出的产品完全满足本协议书的要求。1.5 本协议书为正式合同附件，与合同正文具有同等效力，本协议书未尽事宜由双方协商确定。1.6 本工程在甲方现有的场地设施和运行方式下，不停电进行改造施工，乙方在施工中要切实做好相关过度措施和安全措施，要确保矿井的安全供电。1.7 主要设备应选用名优产品，并需征得甲方同意后方可订货、使用。 1.8 保护选用南京自动化装置设备有限公司产品。2、工程概况2.1.方里变电站现状为：电气主接线为单母线分段接线，每段母线各设置母线设备 1 套（包括电压互感器、和避雷器），二次保护采纳电磁式继电器和保护晶体管保护，合闸动力电源，控制电源为直流 220V，全站断路器仍为电磁式操作机构，控制电缆严重腐蚀，二次保护老化，已给变电站的安全运行带来严重的隐患。3、工程内容：3.1 变电站 35KV 一次电气设备通过技术改造，全站 35KV 高压断路器实现无油化，采纳真空断路器，真空断路器和操作机构必须是成套设备，保证其配合良好。4、改造范围：4.1 更换 7 台 35KV 少油断路器为 ZN85-40.5 型真空断路器（含水泥厂一台）。CT 的配置应满足保护、测量和计量各自独立以及精度和容量不同的要求。下载后可任意编辑4.2 更换 6 台 35KV 电压互感器，均为单项 3 绕组。 4.3 更换 6 台电磁式继电保护为微机保护（采纳近年来电力系统运行的最新型号，其中距离微机保护两套）。4.4 更换电磁型保护为微机保护...
