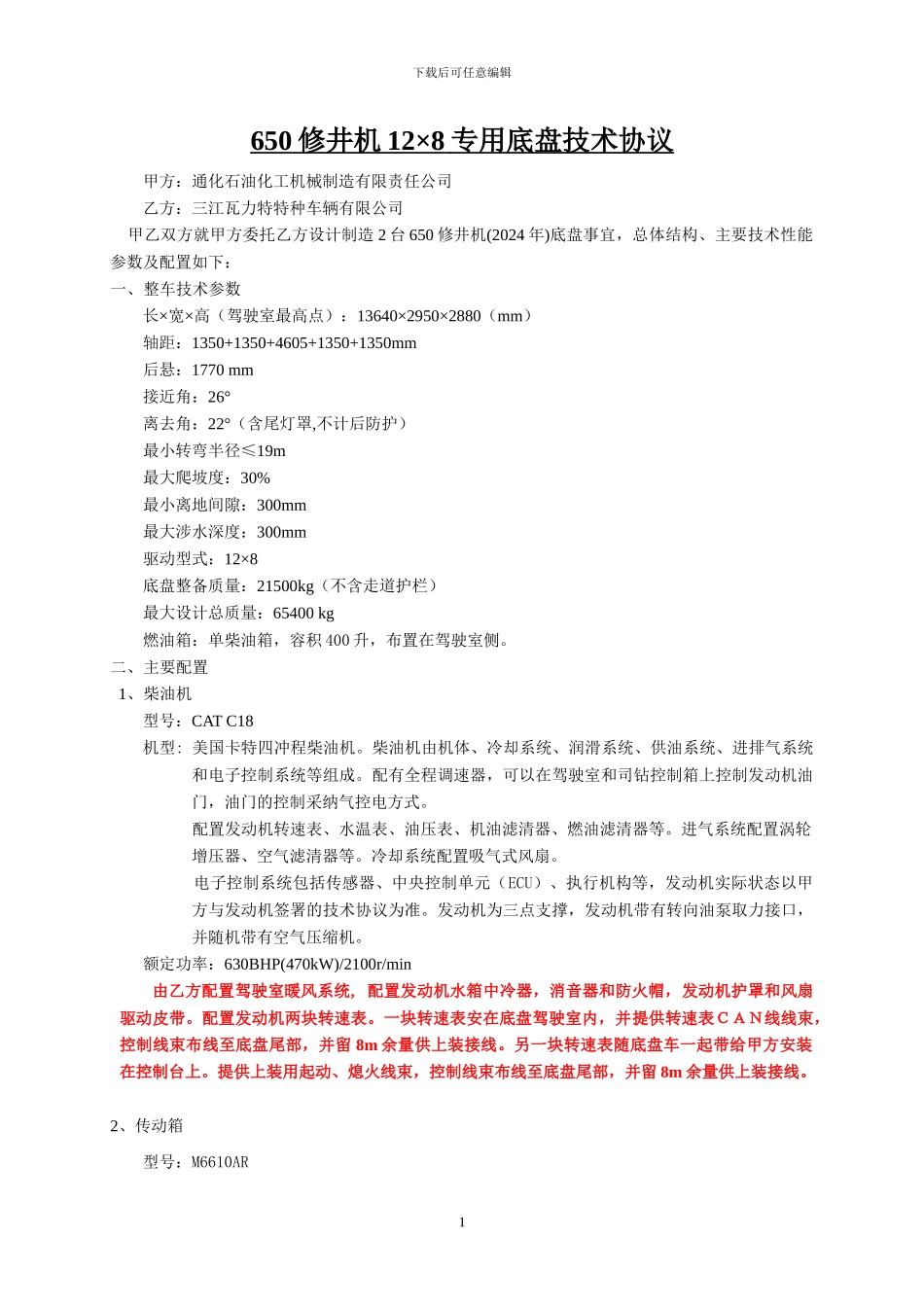

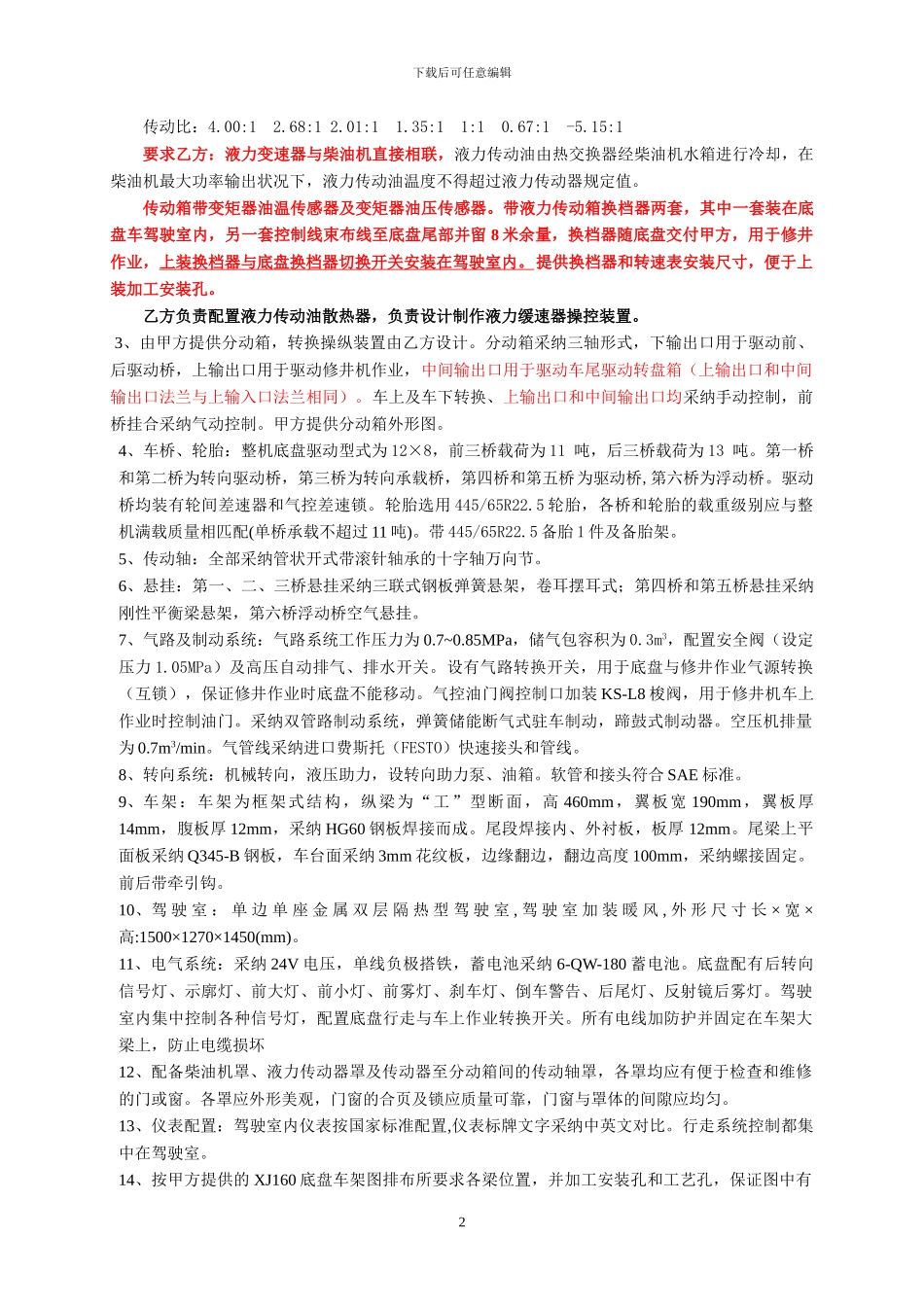

下载后可任意编辑650 修井机 12×8 专用底盘技术协议 甲方:通化石油化工机械制造有限责任公司乙方:三江瓦力特特种车辆有限公司 甲乙双方就甲方委托乙方设计制造 2 台 650 修井机(2024 年)底盘事宜,总体结构、主要技术性能参数及配置如下:一、整车技术参数长×宽×高(驾驶室最高点):13640×2950×2880(mm)轴距:1350+1350+4605+1350+1350mm后悬:1770 mm接近角:26°离去角:22°(含尾灯罩,不计后防护)最小转弯半径≤19m最大爬坡度:30%最小离地间隙:300mm最大涉水深度:300mm驱动型式:12×8底盘整备质量:21500kg(不含走道护栏)最大设计总质量:65400 kg燃油箱:单柴油箱,容积 400 升,布置在驾驶室侧。二、主要配置1、柴油机型号:CAT C18机型: 美国卡特四冲程柴油机。柴油机由机体、冷却系统、润滑系统、供油系统、进排气系统和电子控制系统等组成。配有全程调速器,可以在驾驶室和司钻控制箱上控制发动机油门,油门的控制采纳气控电方式。 配置发动机转速表、水温表、油压表、机油滤清器、燃油滤清器等。进气系统配置涡轮增压器、空气滤清器等。冷却系统配置吸气式风扇。 电子控制系统包括传感器、中央控制单元(ECU)、执行机构等,发动机实际状态以甲方与发动机签署的技术协议为准。发动机为三点支撑,发动机带有转向油泵取力接口,并随机带有空气压缩机。额定功率:630BHP(470kW)/2100r/min 由乙方配置驾驶室暖风系统, 配置发动机水箱中冷器,消音器和防火帽,发动机护罩和风扇驱动皮带。配置发动机两块转速表。一块转速表安在底盘驾驶室内,并提供转速表CAN线线束,控制线束布线至底盘尾部,并留 8m 余量供上装接线。另一块转速表随底盘车一起带给甲方安装在控制台上。提供上装用起动、熄火线束,控制线束布线至底盘尾部,并留 8m 余量供上装接线。2、传动箱 型号:M6610AR1下载后可任意编辑 传动比:4.00:1 2.68:1 2.01:1 1.35:1 1:1 0.67:1 -5.15:1要求乙方:液力变速器与柴油机直接相联,液力传动油由热交换器经柴油机水箱进行冷却,在柴油机最大功率输出状况下,液力传动油温度不得超过液力传动器规定值。传动箱带变矩器油温传感器及变矩器油压传感器。带液力传动箱换档器两套,其中一套装在底盘车驾驶室内,另一套控制线束布线至底盘尾部并留 8 米余量,换档器随底盘交付甲方,用于修井作业,上装换档器与底盘换档器切换开关安装在驾驶室内。提供换档器和转速表安装尺寸,便于上...
