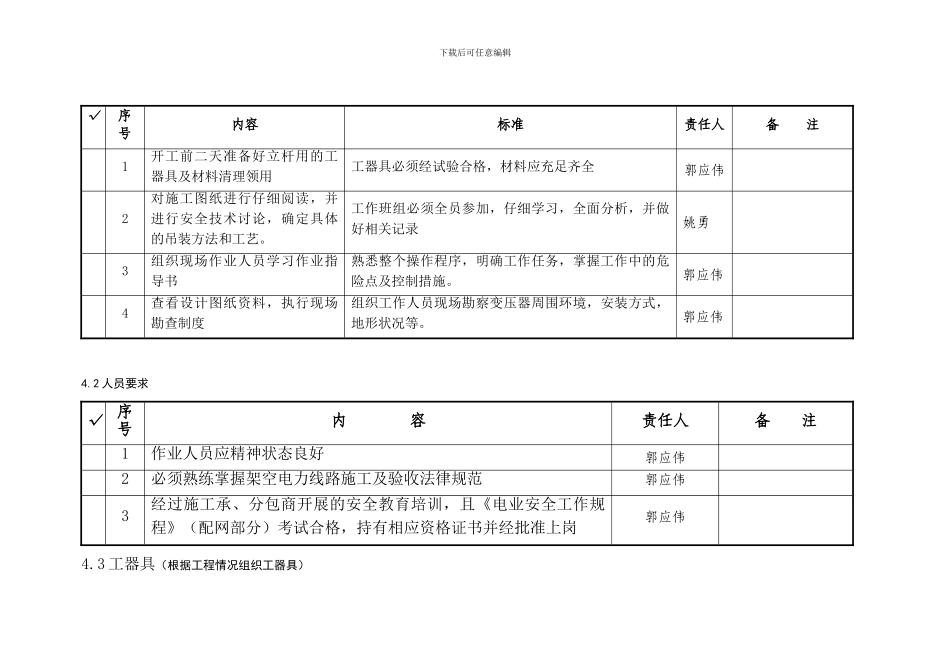

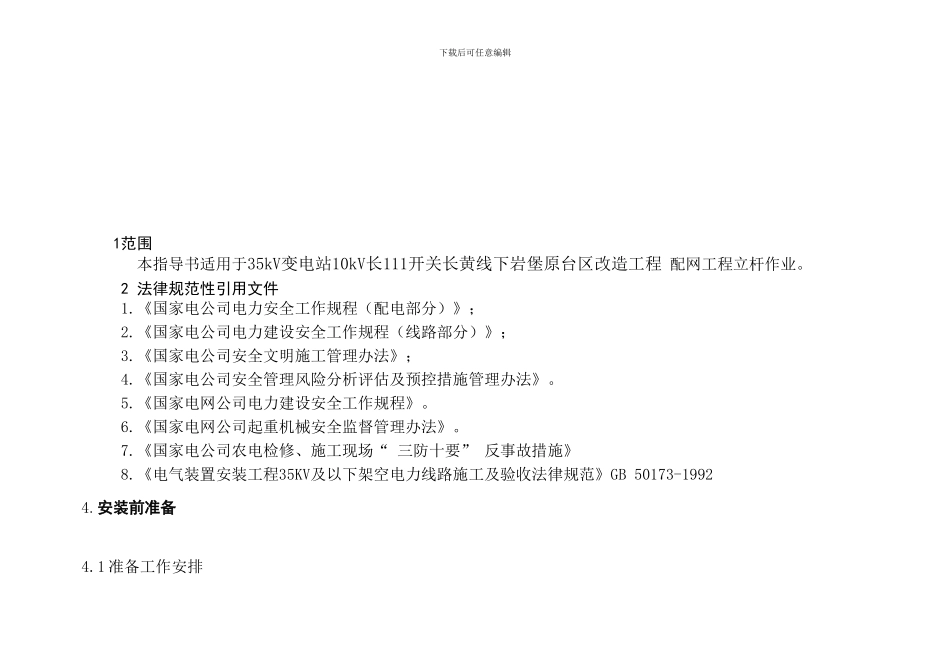

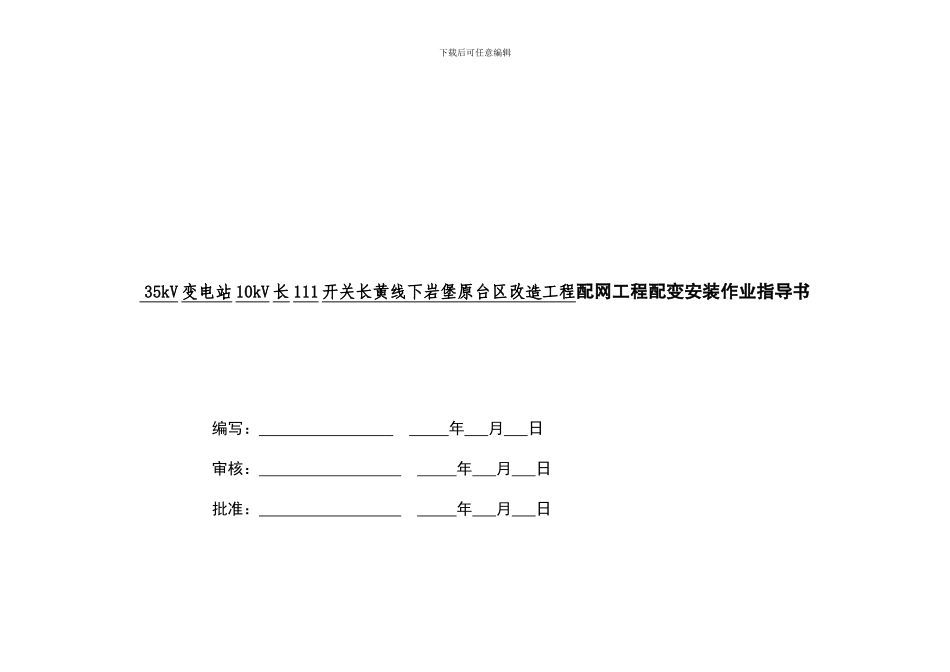

下载后可任意编辑 35kV 变电站 10kV 长 111 开关长黄线下岩堡原台区改造工程 配网工程配变安装作业指导书编写： 年 月 日审核： 年 月 日批准： 年 月 日下载后可任意编辑 1范围 本指导书适用于35kV变电站10kV长111开关长黄线下岩堡原台区改造工程 配网工程立杆作业。 2 法律规范性引用文件 1.《国家电公司电力安全工作规程（配电部分）》； 2.《国家电公司电力建设安全工作规程（线路部分）》； 3.《国家电公司安全文明施工管理办法》； 4.《国家电公司安全管理风险分析评估及预控措施管理办法》。 5.《国家电网公司电力建设安全工作规程》。 6.《国家电网公司起重机械安全监督管理办法》。 7.《国家电公司农电检修、施工现场“ 三防十要” 反事故措施》 8.《电气装置安装工程35KV及以下架空电力线路施工及验收法律规范》GB 50173-1992 4.安装前准备4.1 准备工作安排下载后可任意编辑√序号内容标准责任人备 注1开工前二天准备好立杆用的工器具及材料清理领用工器具必须经试验合格，材料应充足齐全郭应伟2对施工图纸进行仔细阅读，并进行安全技术讨论，确定具体的吊装方法和工艺。工作班组必须全员参加，仔细学习，全面分析，并做好相关记录姚勇3组织现场作业人员学习作业指导书熟悉整个操作程序，明确工作任务，掌握工作中的危险点及控制措施。郭应伟4查看设计图纸资料，执行现场勘查制度组织工作人员现场勘察变压器周围环境，安装方式，地形状况等。郭应伟4.2 人员要求√序号内 容责任人备 注1作业人员应精神状态良好郭应伟2必须熟练掌握架空电力线路施工及验收法律规范郭应伟3经过施工承、分包商开展的安全教育培训，且《电业安全工作规程》（配网部分）考试合格，持有相应资格证书并经批准上岗郭应伟4.3 工器具（根据工程情况组织工器具）下载后可任意编辑√序号名称规格/编号 单位数量备注1吊车台12登杆工具套43吊绳根44卷尺只１5大榔头只16手锤把17钢钎、夹锹等套28断线钳把29兆欧表块110接地电阻仪快111钳型电流表块112个人工具套64.4 材料（根据现场实际组织材料）下载后可任意编辑√序号名称规格单位数量备注1水泥电杆Φ190*15m根2 按设计领取2水泥电杆Φ190*12m根 按设计领取3变压器S11—315kVA台1 按设计领取4低压控制箱630A（一进三出）台1 按设计领取5并沟线夹B-1套6 按设计领取6验电接地环只3 按设计领取7灭弧令克RW4—10/100A只3 按设计领取8氧化锌避雷器HY5WS-12.7/50只3按设计...
