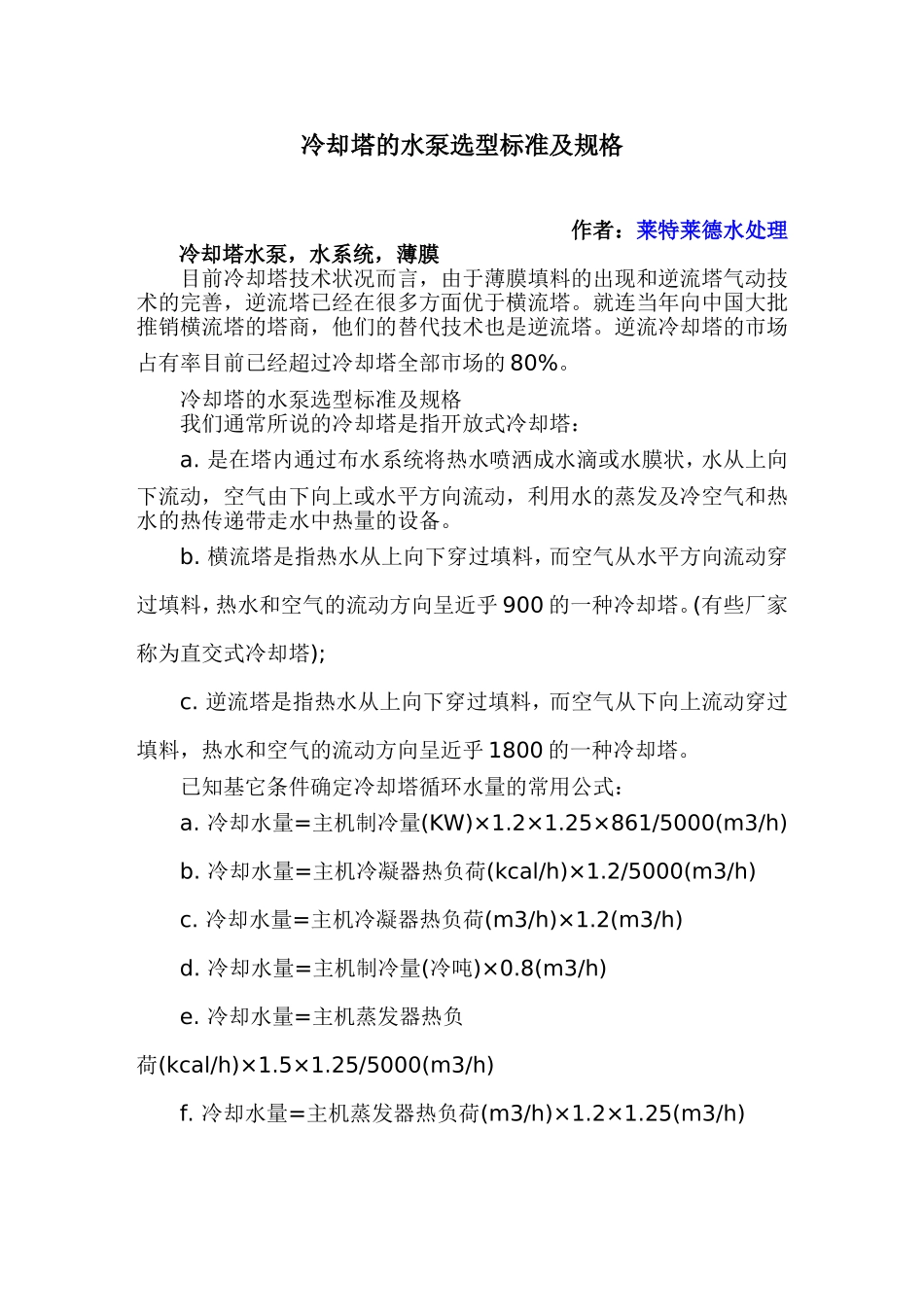

冷却塔的水泵选型标准及规格作者:莱特莱德水处理冷却塔水泵,水系统,薄膜目前冷却塔技术状况而言,由于薄膜填料的出现和逆流塔气动技术的完善,逆流塔已经在很多方面优于横流塔。就连当年向中国大批推销横流塔的塔商,他们的替代技术也是逆流塔。逆流冷却塔的市场占有率目前已经超过冷却塔全部市场的80%。冷却塔的水泵选型标准及规格我们通常所说的冷却塔是指开放式冷却塔:a.是在塔内通过布水系统将热水喷洒成水滴或水膜状,水从上向下流动,空气由下向上或水平方向流动,利用水的蒸发及冷空气和热水的热传递带走水中热量的设备。b.横流塔是指热水从上向下穿过填料,而空气从水平方向流动穿过填料,热水和空气的流动方向呈近乎900的一种冷却塔。(有些厂家称为直交式冷却塔);c.逆流塔是指热水从上向下穿过填料,而空气从下向上流动穿过填料,热水和空气的流动方向呈近乎1800的一种冷却塔。已知基它条件确定冷却塔循环水量的常用公式:a.冷却水量=主机制冷量(KW)×1.2×1.25×861/5000(m3/h)b.冷却水量=主机冷凝器热负荷(kcal/h)×1.2/5000(m3/h)c.冷却水量=主机冷凝器热负荷(m3/h)×1.2(m3/h)d.冷却水量=主机制冷量(冷吨)×0.8(m3/h)e.冷却水量=主机蒸发器热负荷(kcal/h)×1.5×1.25/5000(m3/h)f.冷却水量=主机蒸发器热负荷(m3/h)×1.2×1.25(m3/h)g.冷却水量=主机蒸发器热负荷(冷吨)×1.2×1.25×3024/5000(m3/h)注:以上:1.2为选型余量1.25为冷凝器负荷系数。h.远大溴化锂主机每100万大卡的制冷量在工况①:37.5/32/28,(冷却水流量:300~330m3/h)配350-400的塔;工况②:37/30/28,(冷却水流量:248m3/h)配450的塔。水泵、冷却塔的参数、型号各个厂家均不相同,可根据以下原则选择设备。冷却塔的分类:1)按外型可分为圆形塔和方形塔;2)按空气流动方向可分为逆流塔和横流塔;3)按冷却水进、出水温差可分为标准型、中温型、高温型(工业用);4)按噪音等级可分为普通型、低噪声型和超低噪音型。5)按集水盘深度可分为标准深度型和深水盘型。冷却水量的选择:冷却水量取决于机组冷凝器的散热量和冷却水供、回水温差。公式如下:W=Q/(1000*3600*△t*c)式中Q为冷凝器散热量(KW);W为冷却水量m3/h;△t为冷却水供、回水温差(℃);c为水的比热,Kj/(kg-℃)水泵的选择:冷却水量:W’=φ*W式中W为冷水机组所要求的冷却水量(t/h)Φ为安全系数,φ=1.05~1.15冷却水系统阻力(扬程)计算:△H=h1+h2+h3+h式中:△H为冷却水系统的阻力(m);h1为冷水机组冷凝器的阻力(m);h2管网及构件阻力之和(m);h3为冷却塔布水装置要求的水压(m);h为冷却塔水盘水面至布水装置的垂直高度(m)。冷冻水泵的估算:1)制冷机组蒸发器阻损:5~7m;2)未端机组蒸发器:5~7m;3)分集水器:3*2=6m;4)回水过滤器3~5m;5)系统沿程阻力损失和局部阻力损失之和(同程)7~10m;逆流塔优点:目前冷却塔技术状况而言,由于薄膜填料的出现和逆流塔气动技术的完善,逆流塔已经在很多方面优于横流塔。就连当年向中国大批推销横流塔的塔商,他们的替代技术也是逆流塔。逆流冷却塔的市场占有率目前已经超过冷却塔全部市场的80%。1、水在塔内填料中,水自上而下,空气自下而上,两者流向相反一种冷却塔。2、逆流冷却塔热力性能好、分三个冷却段:①布水器到填料顶这一空间,此段的水温较高,所以仍可将热量传给空气。②填料水与空气热交换段。③填料至集水池空间淋水段,水在此段被冷却称之为“尾效”。在我国北方水温可下降1—2℃。综上所述,逆流塔比横流塔在相同情况下,填料体积小20%左右,逆流塔热交换过程更合理冷效高。3、配水系统不易堵塞、淋水填料保持清洁不易老化、湿气回流小、防冻化冰措施更容易。多台可组合设计,冬季以所需的水温水量可合并台运行或全部停开风机。4、施工安装检修容易、费用低,常用在空调和工业大、中型冷却循环水中。冷却塔的淋水填料是传统冷却塔进行热交换的主要部件,它是质量直接关系到冷却塔效果,但在选择填料时却存在着矛盾:散热能力好的填料,其通风阻力大,通风阻力小的填料其散热能力就差。横流塔的缺点:五六十年代横逆流冷却塔的运用个有所好,从70年代中期起,石油、化工行业新建冷却塔几乎清一色的...
