利用arcgis将dwg注记转换到shp属性字段的方法VIP免费

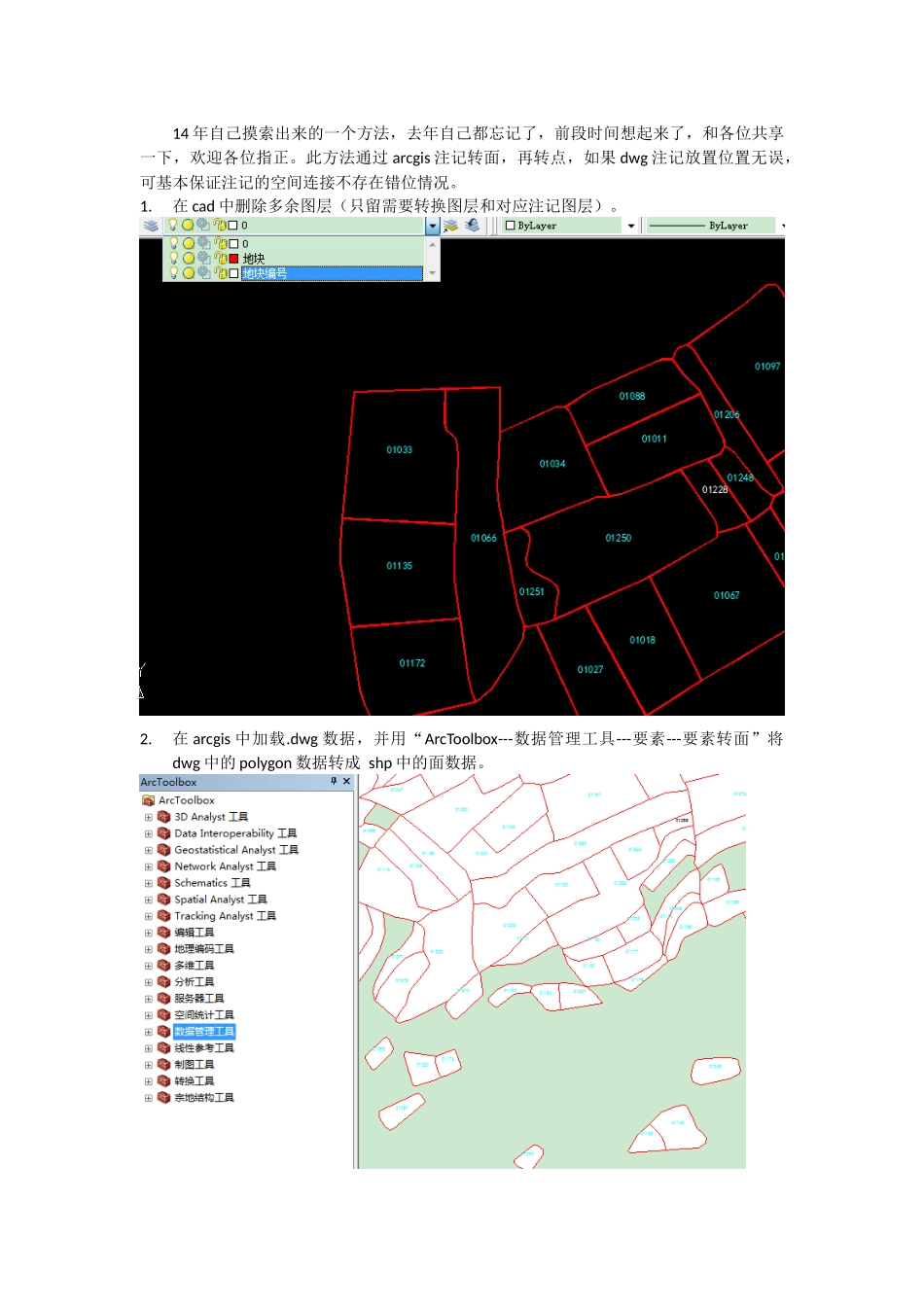

利用arcgis将dwg注记转换到shp属性字段的方法_第1页
1/8

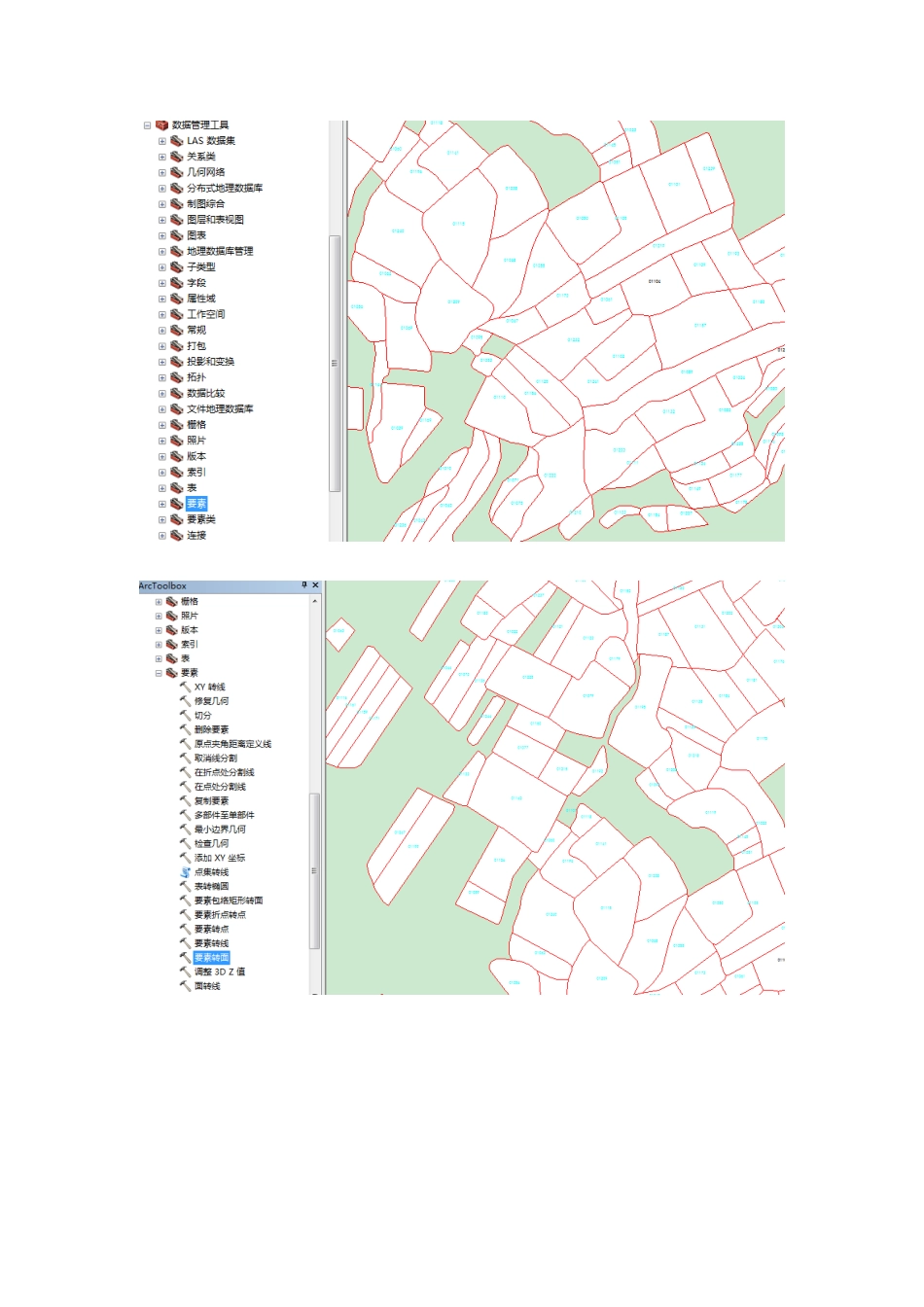

利用arcgis将dwg注记转换到shp属性字段的方法_第2页
2/8

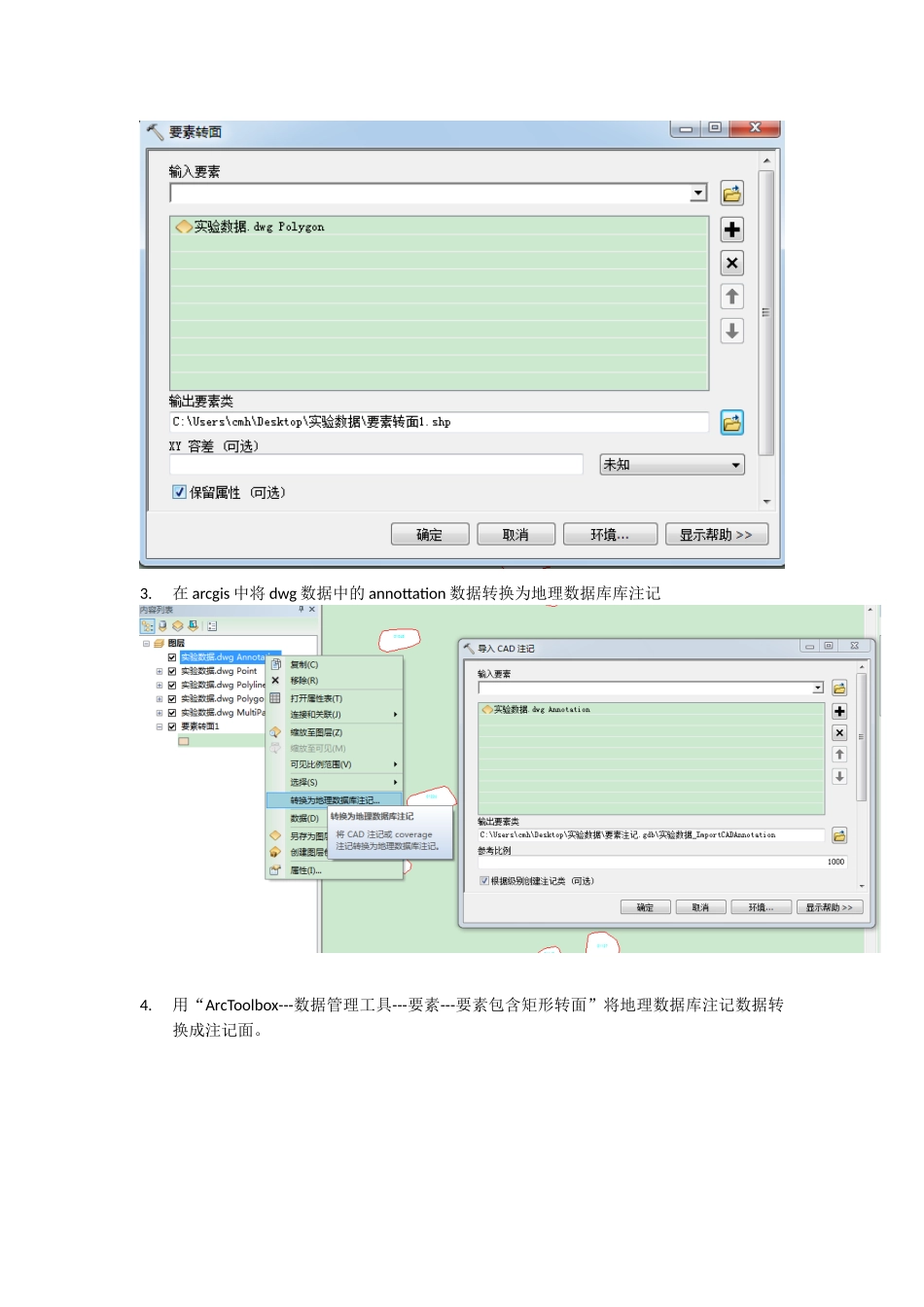

利用arcgis将dwg注记转换到shp属性字段的方法_第3页
3/8
14年自己摸索出来的一个方法,去年自己都忘记了,前段时间想起来了,和各位共享一下,欢迎各位指正。此方法通过arcgis注记转面,再转点,如果dwg注记放置位置无误,可基本保证注记的空间连接不存在错位情况。1.在cad中删除多余图层(只留需要转换图层和对应注记图层)。2.在arcgis中加载.dwg数据,并用“ArcToolbox---数据管理工具---要素---要素转面”将dwg中的polygon数据转成shp中的面数据。3.在arcgis中将dwg数据中的annottation数据转换为地理数据库库注记4.用“ArcToolbox---数据管理工具---要素---要素包含矩形转面”将地理数据库注记数据转换成注记面。5.用“ArcToolbox---数据管理工具---要素---要素转点”将注记面数据转换成注记点。6.用“ArcToolbox---分析工具---叠加分析---空间连接”将注记点连接到要素面。7.在连接完的数据中,添加字段“地块编号”,并等于“text”字段8.用“ArcToolbox---数据管理工具---字段---删除字段”批量删除多余字段。9.对照原始dwg数据检查转换成功的shp数据。
