亿恺电气技术协议4-13

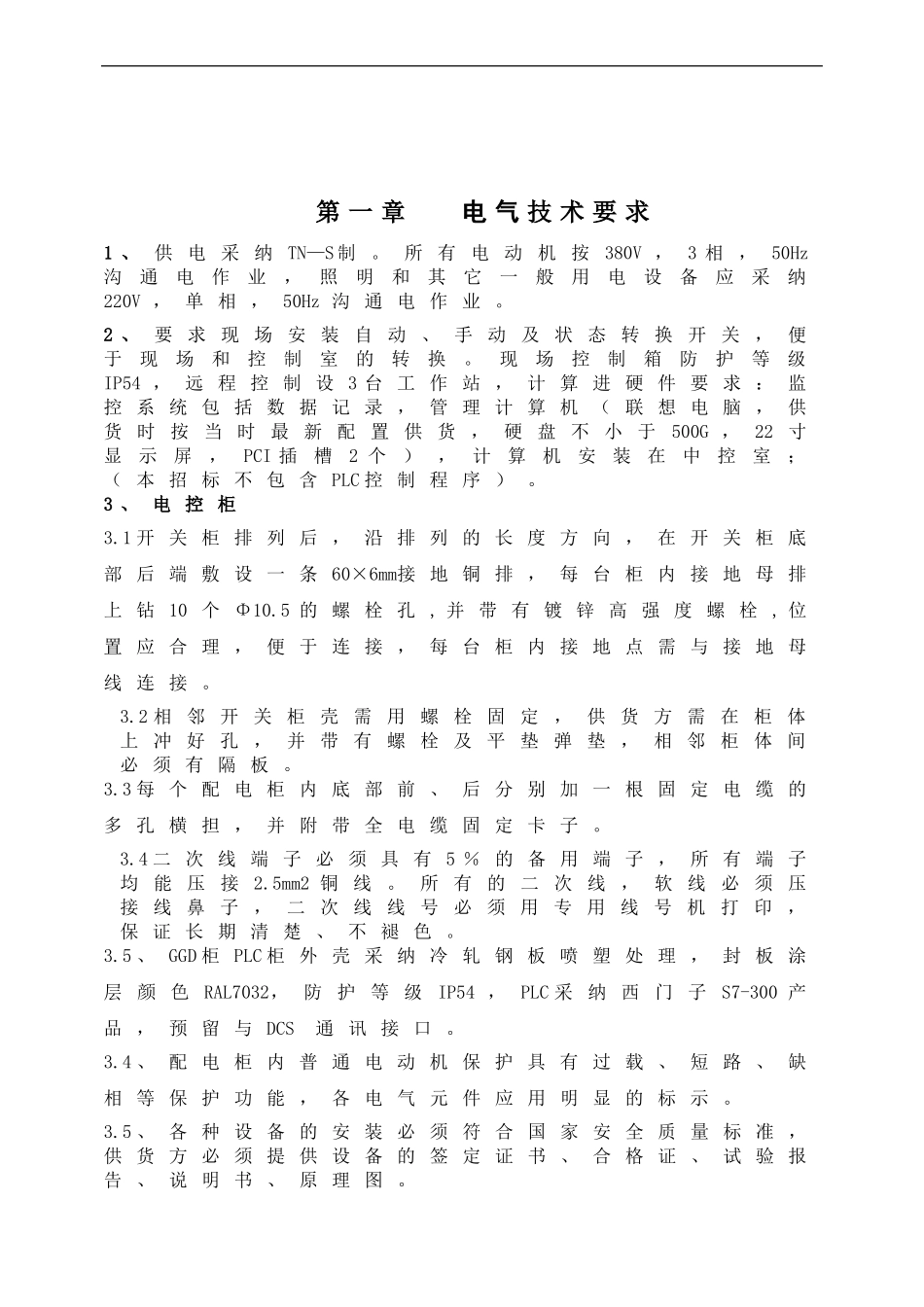

亿恺电气技术协议4-13_第1页
1/5
亿恺电气技术协议4-13_第2页
2/5

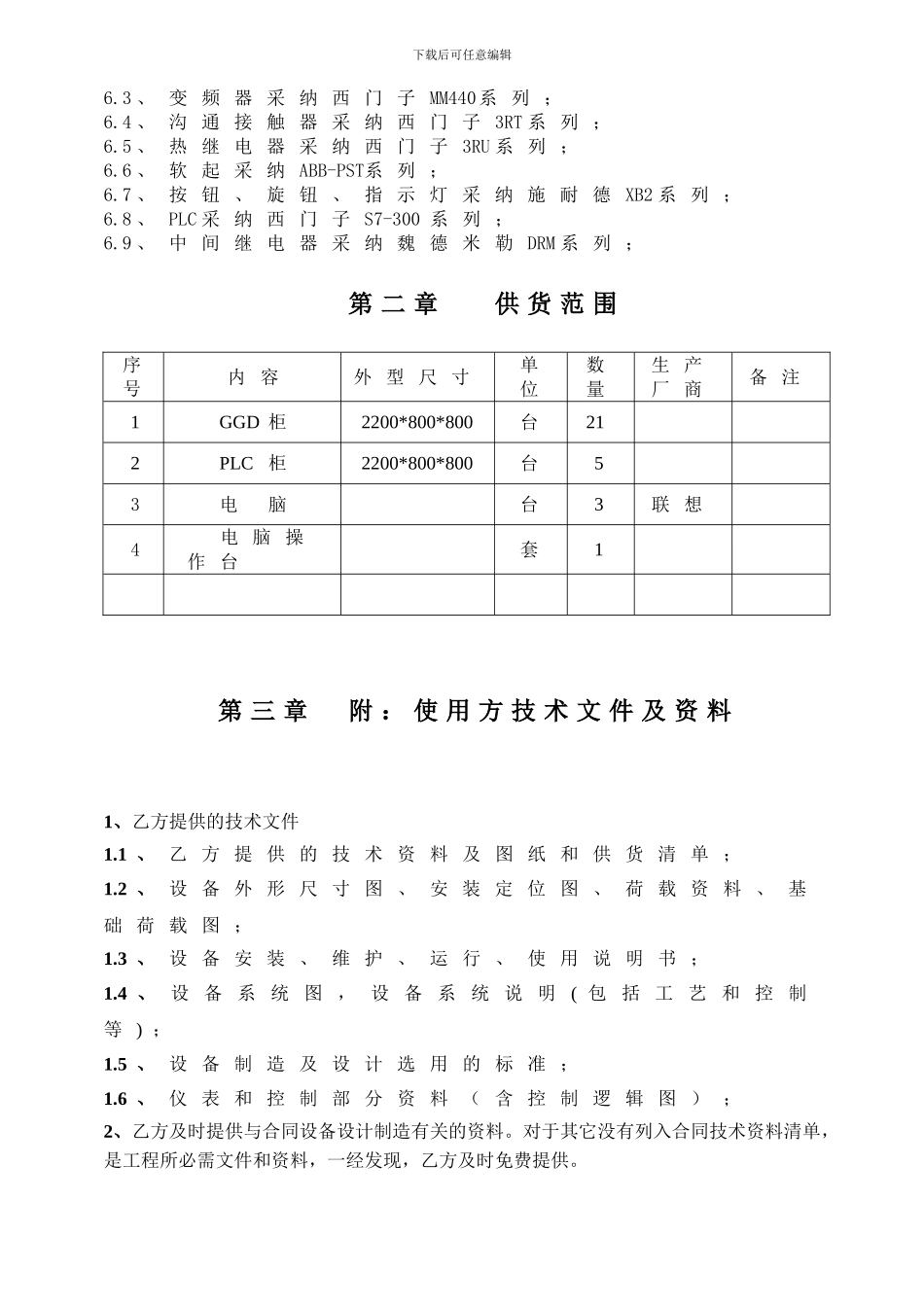

亿恺电气技术协议4-13_第3页
3/5
第 一 章 电 气 技 术 要 求1 、 供 电 采 纳TN—S 制 。 所 有 电 动 机 按380V , 3 相 , 50Hz沟通电作业,照明和其它一般用电设备应采纳220V , 单 相 , 50Hz 沟 通 电 作 业 。2 、 要 求 现 场 安 装 自 动 、 手 动 及 状 态 转 换 开 关 , 便于现场和控制室的转换。现场控制箱防护等级 IP54 , 远 程 控 制 设 3 台 工 作 站 , 计 算 进 硬 件 要 求 : 监控 系 统 包 括 数 据 记 录 , 管 理 计 算 机 ( 联 想 电 脑 , 供货 时 按 当 时 最 新 配 置 供 货 , 硬 盘 不 小 于500G , 22 寸显示屏,PCI 插槽2 个),计算机安装在中控室;( 本 招 标 不 包 含 PLC 控 制 程 序 ) 。3 、 电 控 柜3.1 开 关 柜 排 列 后 , 沿 排 列 的 长 度 方 向 , 在 开 关 柜 底部 后 端 敷 设 一 条 60×6mm接 地 铜 排 , 每 台 柜 内 接 地 母 排上 钻 10 个 Φ10.5 的 螺 栓 孔 , 并 带 有 镀 锌 高 强 度 螺 栓 , 位置 应 合 理 , 便 于 连 接 , 每 台 柜 内 接 地 点 需 与 接 地 母线 连 接 。3.2 相 邻 开 关 柜 壳 需 用 螺 栓 固 定 , 供 货 方 需 在 柜 体上 冲 好 孔 , 并 带 有 螺 栓 及 平 垫 弹 垫 , 相 邻 柜 体 间必 须 有 隔 板 。3.3 每 个 配 电 柜 内 底 部 前 、 后 分 别 加 一 根 固 定 电 缆 的多 孔 横 担 , 并 附 带 全 电 缆 固 定 卡 子 。3.4 二 次 线 端 子 必 须 具 有 5 % 的 备 用 端 子 , 所 有 端 子均 能 压 接 2.5mm2 铜 线 。 所 有 的 二 次 线 , 软 线 必 须 压接 线 鼻 子 , 二 次 线 线 号 必 须 用 专 用 线 号 机 打 印 ,保 证 长 期 清 楚 、 不 褪 色 。3.5 、 GGD 柜 PLC 柜 外 壳 采 纳 冷 轧 钢 板 喷 塑 处 理 , 封 板 涂层 颜 色RAL7032, 防 护 等 级IP54 , PLC 采 纳 西 门 子S7-300 产品 , 预 留 与 DCS 通 讯 接 口 。3.4 、 配 电 柜 内 普 通 电 动 机 保 护 具 有 过 载 、 短 路 、 缺相 ...
