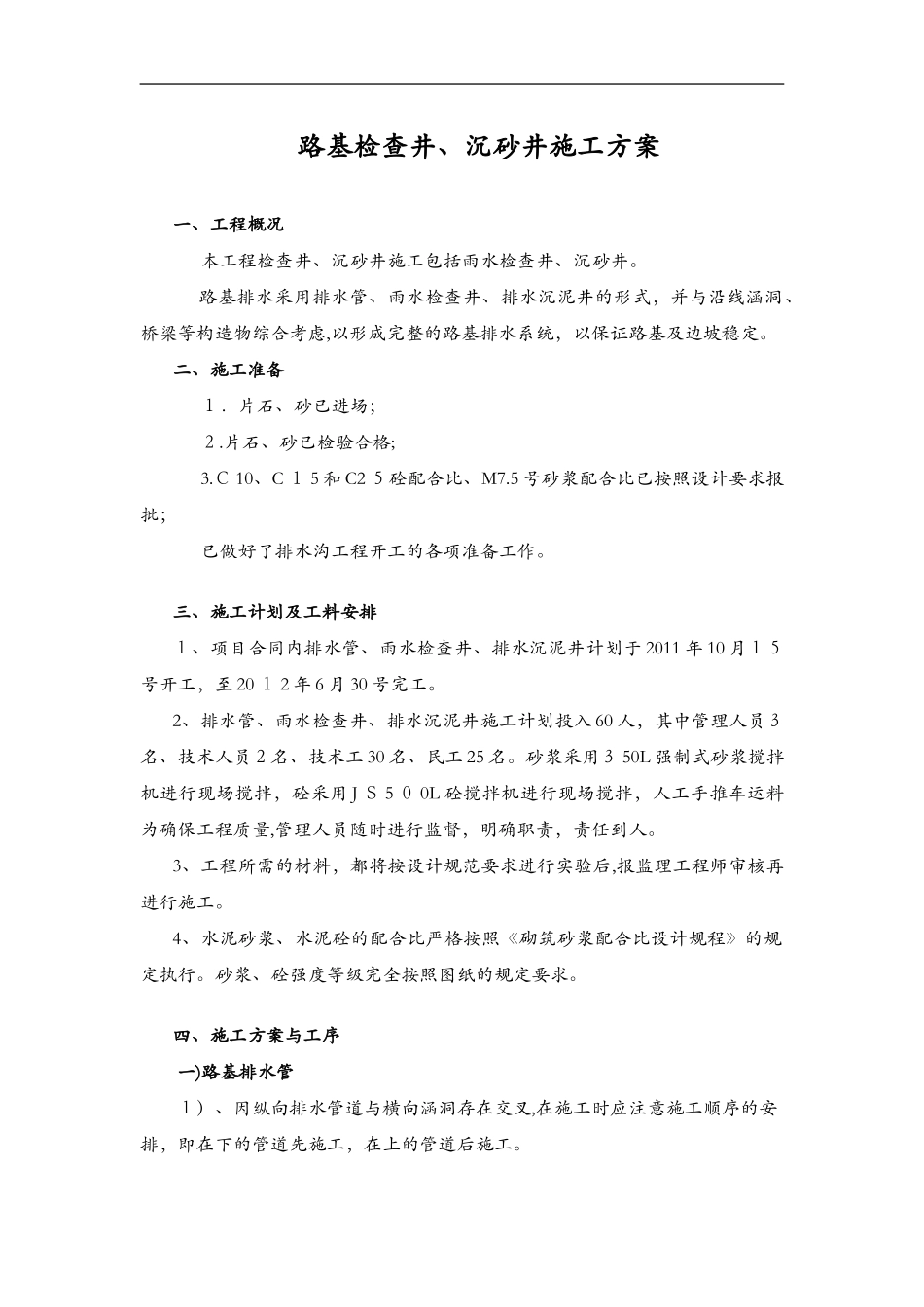

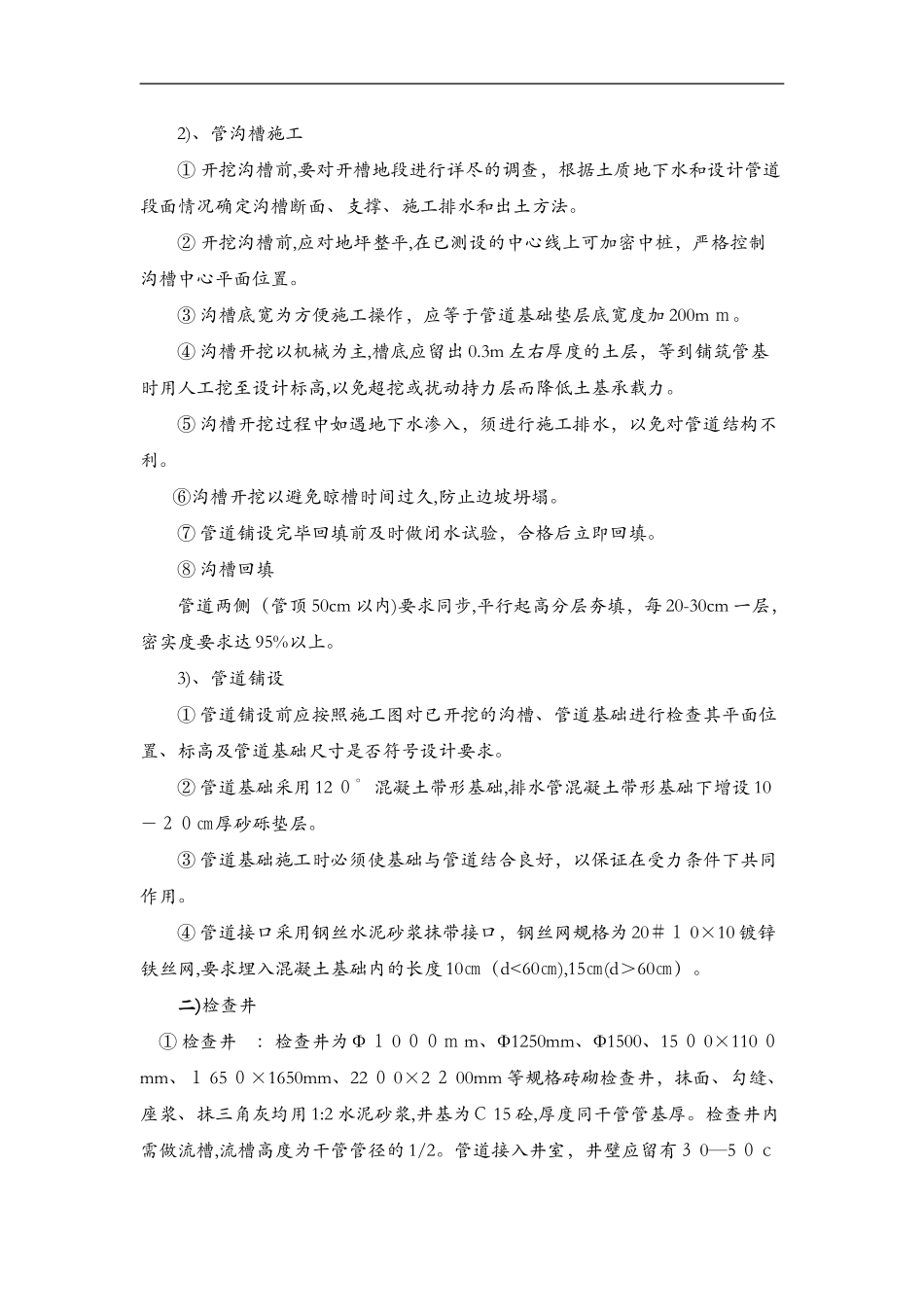

路基检查井、沉砂井施工方案一、工程概况本工程检查井、沉砂井施工包括雨水检查井、沉砂井。路基排水采用排水管、雨水检查井、排水沉泥井的形式，并与沿线涵洞、桥梁等构造物综合考虑,以形成完整的路基排水系统，以保证路基及边坡稳定。二、施工准备１．片石、砂已进场；２.片石、砂已检验合格;3.Ｃ10、C１5和C2５砼配合比、M7.5号砂浆配合比已按照设计要求报批；已做好了排水沟工程开工的各项准备工作。三、施工计划及工料安排１、项目合同内排水管、雨水检查井、排水沉泥井计划于2011年10月１５号开工，至20１2年6月30号完工。2、排水管、雨水检查井、排水沉泥井施工计划投入60人，其中管理人员３名、技术人员２名、技术工30名、民工25名。砂浆采用３50L强制式砂浆搅拌机进行现场搅拌，砼采用JＳ5０0L砼搅拌机进行现场搅拌，人工手推车运料为确保工程质量,管理人员随时进行监督，明确职责，责任到人。3、工程所需的材料，都将按设计规范要求进行实验后,报监理工程师审核再进行施工。4、水泥砂浆、水泥砼的配合比严格按照《砌筑砂浆配合比设计规程》的规定执行。砂浆、砼强度等级完全按照图纸的规定要求。四、施工方案与工序一)路基排水管１）、因纵向排水管道与横向涵洞存在交叉,在施工时应注意施工顺序的安排，即在下的管道先施工，在上的管道后施工。2)、管沟槽施工①开挖沟槽前,要对开槽地段进行详尽的调查，根据土质地下水和设计管道段面情况确定沟槽断面、支撑、施工排水和出土方法。②开挖沟槽前,应对地坪整平,在已测设的中心线上可加密中桩，严格控制沟槽中心平面位置。③沟槽底宽为方便施工操作，应等于管道基础垫层底宽度加200mｍ。④沟槽开挖以机械为主,槽底应留出0.3m左右厚度的土层，等到铺筑管基时用人工挖至设计标高,以免超挖或扰动持力层而降低土基承载力。⑤沟槽开挖过程中如遇地下水渗入，须进行施工排水，以免对管道结构不利。⑥沟槽开挖以避免晾槽时间过久,防止边坡坍塌。⑦管道铺设完毕回填前及时做闭水试验，合格后立即回填。⑧沟槽回填管道两侧（管顶50cm以内)要求同步,平行起高分层夯填，每20-30cm一层，密实度要求达95%以上。3)、管道铺设①管道铺设前应按照施工图对已开挖的沟槽、管道基础进行检查其平面位置、标高及管道基础尺寸是否符号设计要求。②管道基础采用12０°混凝土带形基础,排水管混凝土带形基础下增设10－２０㎝厚砂砾垫层。③管道基础施工时必须使基础与管道结合良好，以保证在受力条件下共同作用。④管道接口采用钢丝水泥砂浆抹带接口，钢丝网规格为20＃１0×10镀锌铁丝网,要求埋入混凝土基础内的长度10㎝（d<60㎝),15㎝(d＞60㎝）。二)检查井①检查井：检查井为Ф１0００ｍm、Ф1250mm、Ф1500、15０0×110０mm、１65０×1650mm、22０0×2２00mm等规格砖砌检查井，抹面、勾缝、座浆、抹三角灰均用1:2水泥砂浆,井基为Ｃ15砼,厚度同干管管基厚。检查井内需做流槽,流槽高度为干管管径的1/2。管道接入井室，井壁应留有３0—5０ｃm的环缝,用油麻、水泥砂浆填塞，以适应不均匀沉陷,防止渗漏和压坏管道。雨季砌筑井室时,应在管道铺设后一次砌起,防止雨水、泥土流失井室造成管内堵塞。检查井详图采用国标02S515,为防止被盗，井盖在保证强度的情况下可采用无回收价值的材料制造（钢纤维砼井盖及井圈），基外观及尺寸不变。②雨水口——由于道路路幅较宽,为路面排水及时,设计雨水口采用偏沟或双篦雨水口，砖石结构，井深1.0m，井底为C15砼，厚1０cm，雨篦为４50×75０mm钢纤维砼成品。三)检查井施工:检查井施工时,要求基底承载力大于１00Kpa,检查井、沉砂井采用MＵ7.5砖砌，基础采用砼垫层基础，雨水系统检查井、沉砂井只需内壁用水泥砂浆批荡，污水系统与合流制系统的检查井、沉砂井内外壁均需用水泥砂浆批荡。ﻫ施工工艺流程图:1、井室砌筑ﻫ混凝土基础强度必须达到1.2MPa以后，方可进行井室砌筑。砌筑前,应将砌筑部分清理干净,并洒水润湿。并对凿毛处理的部位刷素水泥浆。井室砌筑采用丁砖砌法,两面排砖，外侧大灰缝用“二分枣”砌。砌完一层后，再灌一次砂浆，然后再铺浆砌筑上一层砖,上下两层砖竖向缝应错开。ﻫ井室砌筑排砖示意图砌砖宜采...
