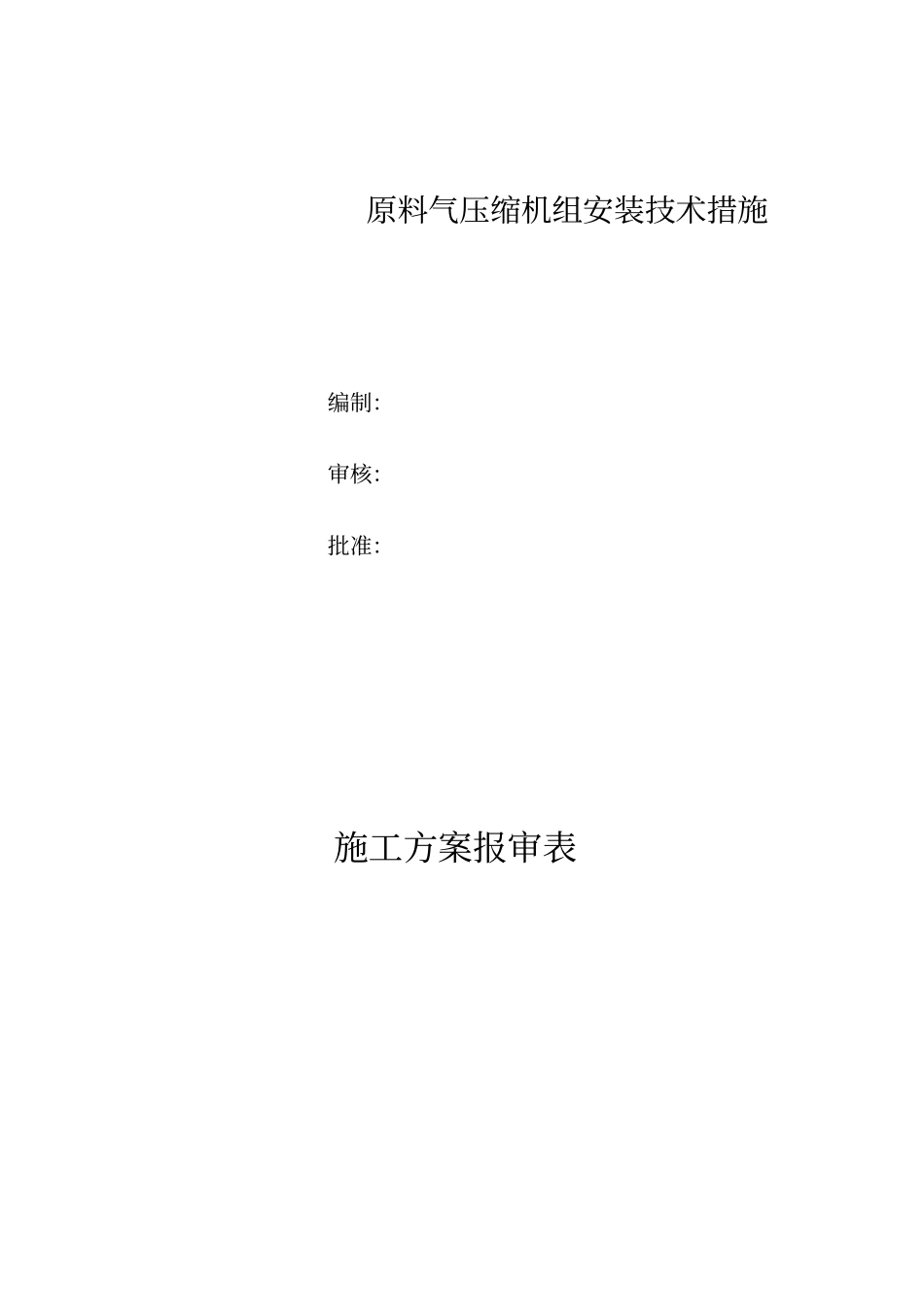

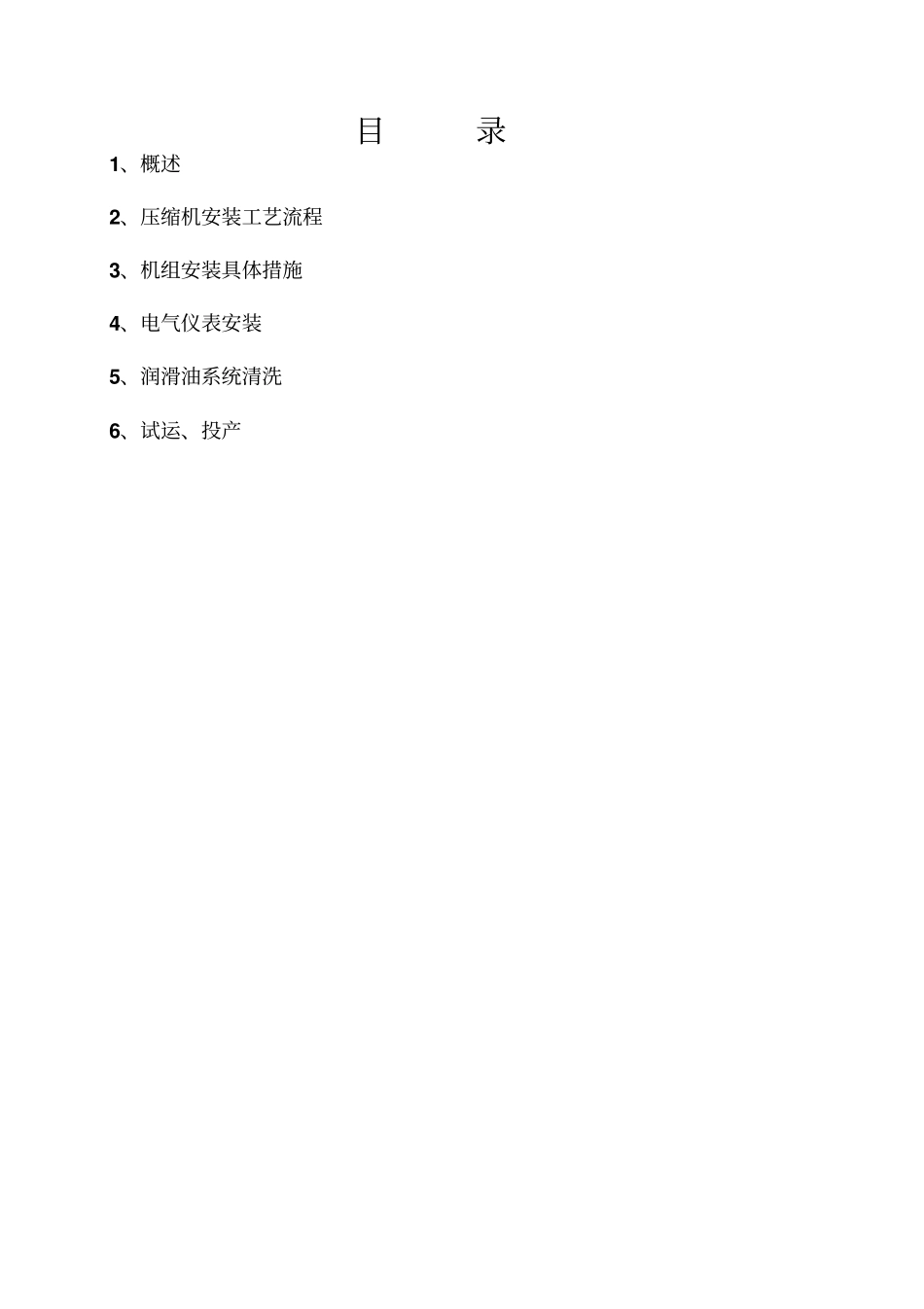

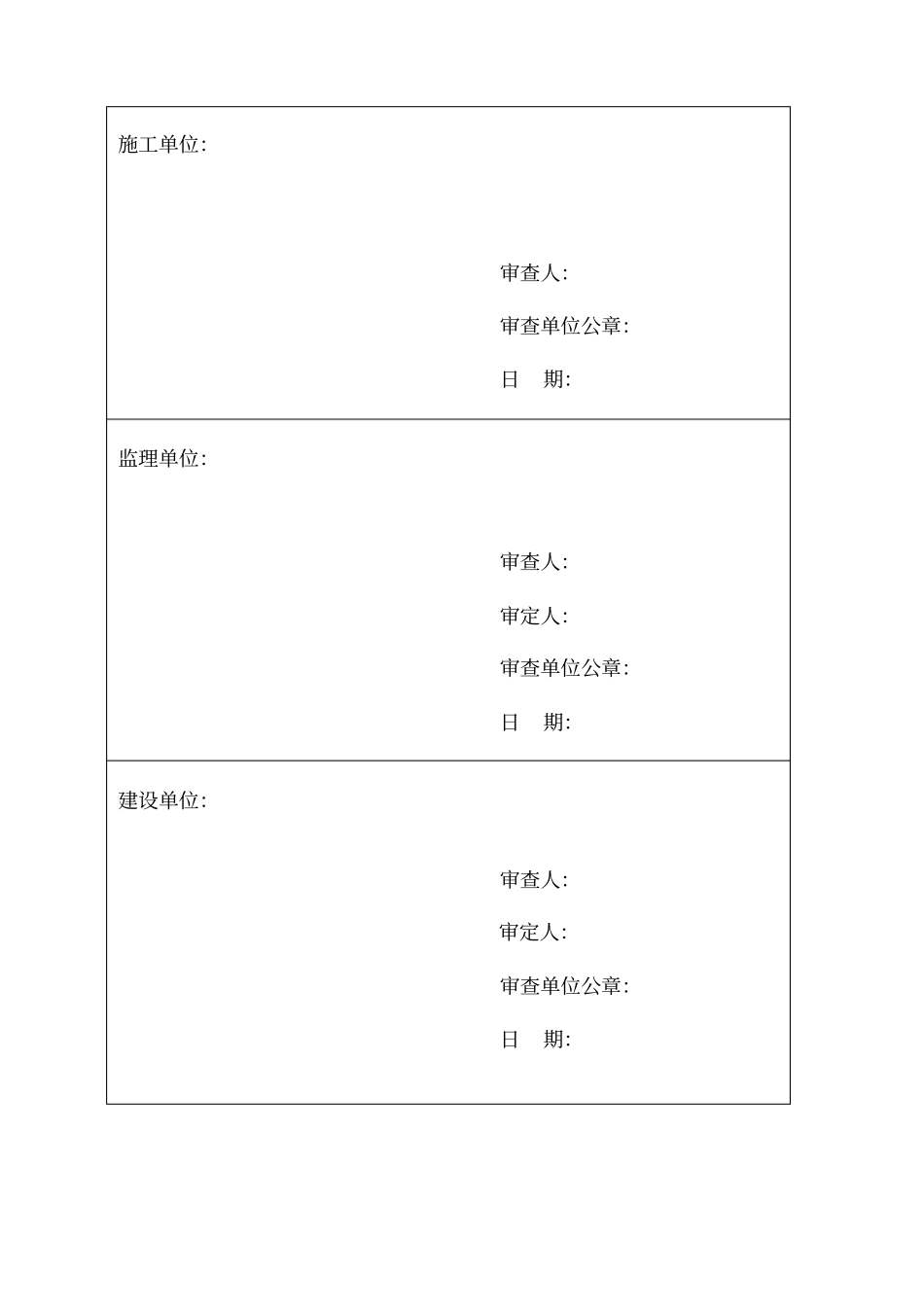

原料气压缩机组安装技术措施编制：审核：批准：施工方案报审表施工单位：审查人：审查单位公章：日期：监理单位：审查人：审定人：审查单位公章：日期：建设单位：审查人：审定人：审查单位公章：日期：目录1、概述2、压缩机安装工艺流程3、机组安装具体措施4、电气仪表安装5、润滑油系统清洗6、试运、投产1、概述：深冷原料气压缩机为意大利新比隆公司提供的离心式压缩机组，压缩机型号为： 2BCL 358。整个机组主要由压缩机橇、润滑油箱、油冷却器、高位油箱、密封气系统组成。本方案主要依据压缩机外文资料、离心压缩机安装规范和我单位多年引进压缩机施工经验进行编制。压缩机组平面布置图如下：主驱动电机变速齿轮箱离心式压缩机 2BCL 358 TLGE-TLJE9026 TLGE2100 压缩机橇密封气系统润滑油橇高位油 箱油冷却器压缩机厂房2、压缩机组安装工艺流程压缩机组基础验收压缩机组吊装就位厂房封闭、采暖及地面施工完成压缩机初步找平找正、一次灌浆润滑油橇、油冷却器、高位油箱找平找正压缩机橇精找，二次灌浆润滑油橇与油冷器、高位油箱间润滑油管道施工压缩机本体管道装配与润滑油橇间润滑油管道安装压缩机联轴器对中安装本体安装完成、电气仪表安装完成润滑油管道酸洗、脱脂压缩机进出口及密封气等工艺安装润滑油管路清洗、油运合格调试、投产3、机组安装具体措施3.1 基础验收3.1.1 基础尺寸及位置允许偏差见下表序号项目名称允许偏差1 坐标位置±20 2 不同平面的标高-20 3 平面外型尺寸±20 4 平面水平度每米总长5 10 5 垂直度每米总长5 10 6 预埋地脚螺栓孔中心位置深度±10 ±20 3.1.2 压缩机基础表面处理压缩机就位位置对各个螺栓孔周遍500mm范围内的基础上表面铲出麻面，麻面深度不小于10mm，密度以每平方米3~5 点为宜，表面不得有疏松层或油污。3.1.3 润滑油橇基础处理润滑油橇是靠膨胀螺栓与基础固定，油橇直接坐落在基础之上；要求基础表面光洁平整，找平层要求采用细石混凝土，不许用水泥沙浆。膨胀螺栓位置必须根据实际尺寸放线定位。3.2 压缩机及辅助设备吊装就位3.2.1 准备工作：就位前将联合底座工字钢以下的箱体拆除，露出螺栓孔位置，以备穿地脚螺栓、找正就位。在基础上横放4 根 10#槽钢以备设备轴线对中用。3.2.2就位：检查地脚螺栓孔，确保无任何杂物、水污。就位前将地脚螺栓、设备自带垫铁、紧丝、顶丝外壁的防锈油清理干净，并固定在橇体工字钢上，然后一起就位在基础的槽钢上。压缩机就位...
