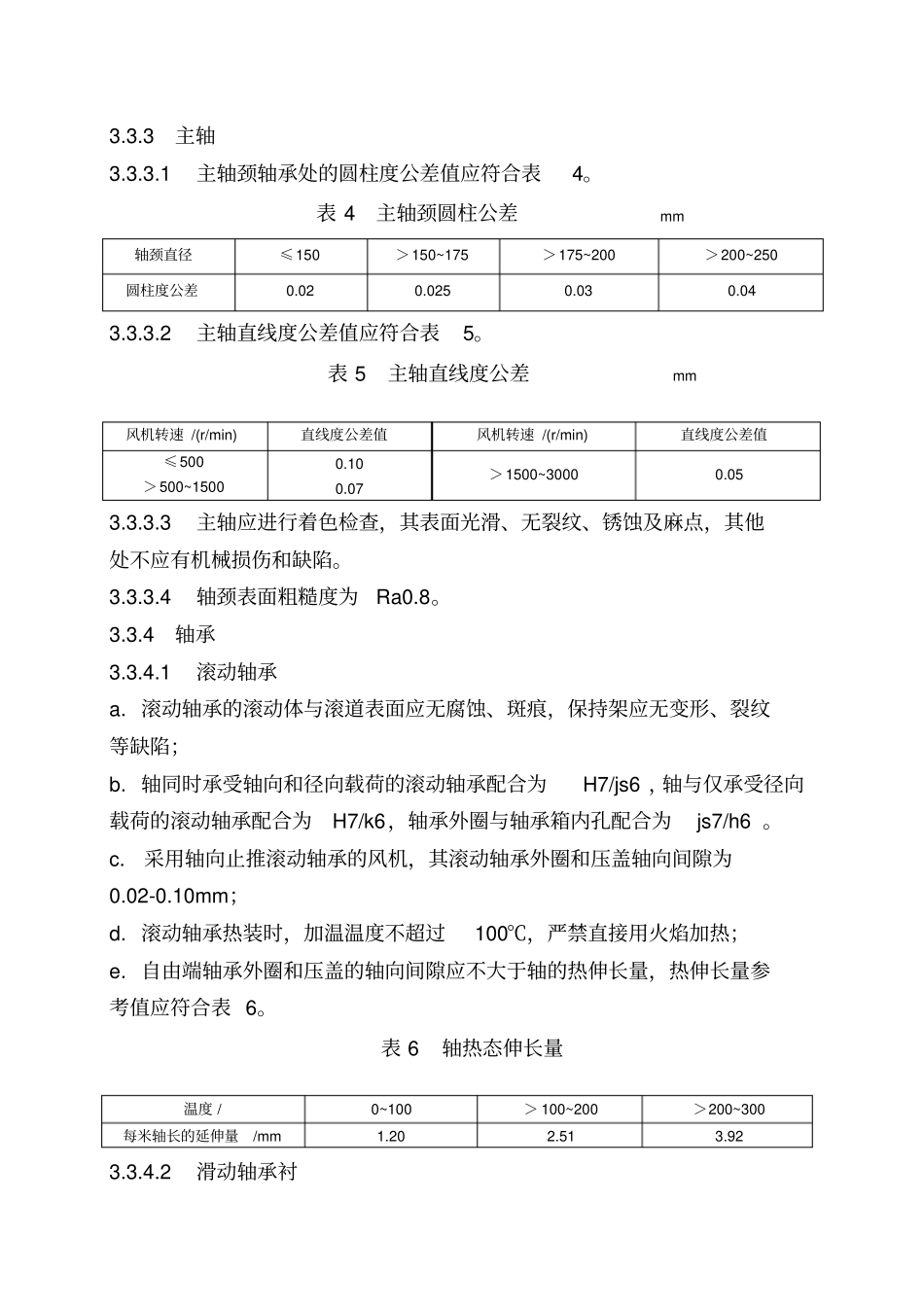

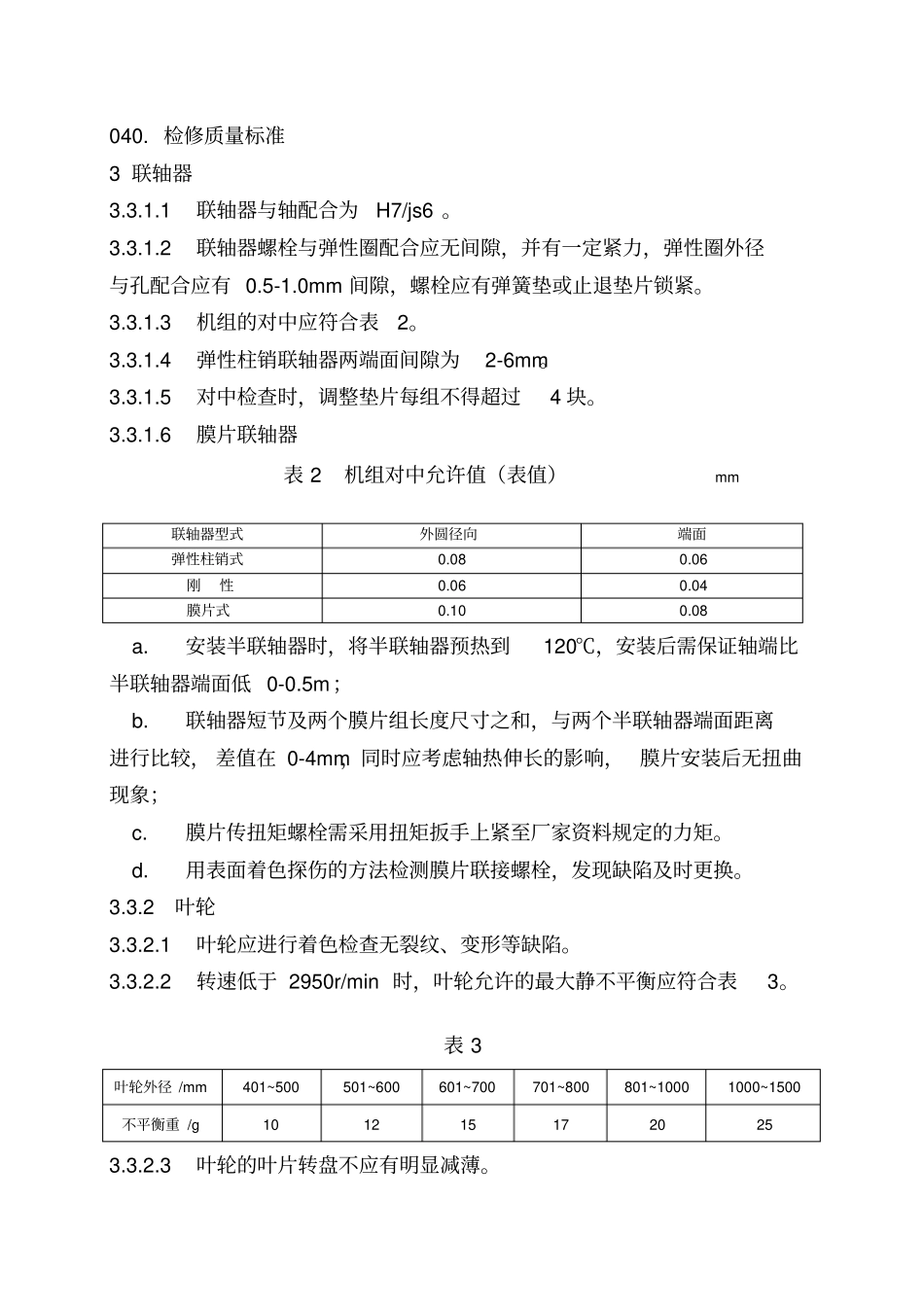

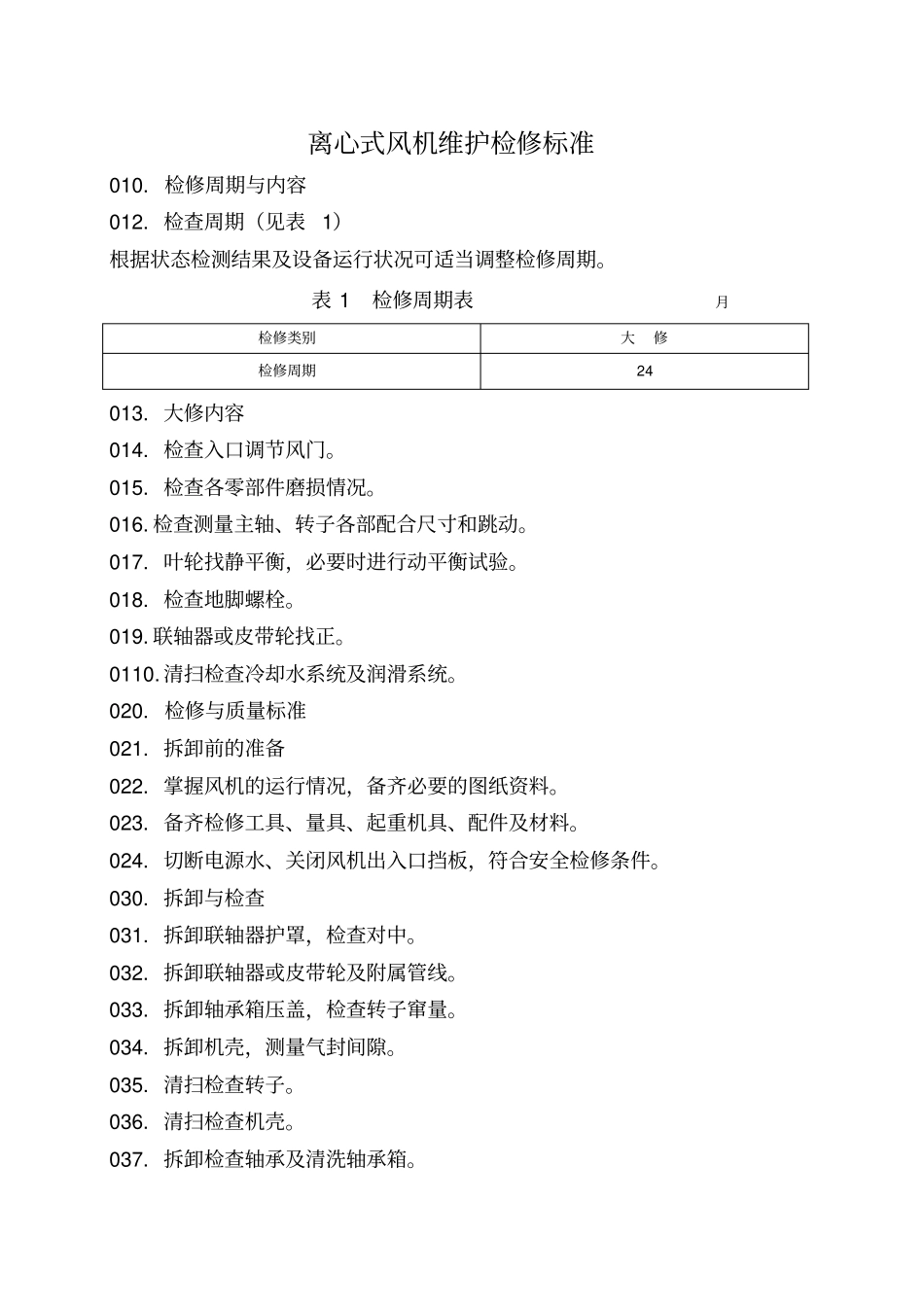

离心式风机维护检修标准010. 检修周期与内容012. 检查周期（见表1）根据状态检测结果及设备运行状况可适当调整检修周期。表 1 检修周期表月检修类别大修检修周期24 013. 大修内容014. 检查入口调节风门。015. 检查各零部件磨损情况。016. 检查测量主轴、转子各部配合尺寸和跳动。017. 叶轮找静平衡，必要时进行动平衡试验。018. 检查地脚螺栓。019. 联轴器或皮带轮找正。0110. 清扫检查冷却水系统及润滑系统。020. 检修与质量标准021. 拆卸前的准备022. 掌握风机的运行情况，备齐必要的图纸资料。023. 备齐检修工具、量具、起重机具、配件及材料。024. 切断电源水、关闭风机出入口挡板，符合安全检修条件。030. 拆卸与检查031. 拆卸联轴器护罩，检查对中。032. 拆卸联轴器或皮带轮及附属管线。033. 拆卸轴承箱压盖，检查转子窜量。034. 拆卸机壳，测量气封间隙。035. 清扫检查转子。036. 清扫检查机壳。037. 拆卸检查轴承及清洗轴承箱。040. 检修质量标准3 联轴器3.3.1.1 联轴器与轴配合为H7/js6 。3.3.1.2 联轴器螺栓与弹性圈配合应无间隙，并有一定紧力，弹性圈外径与孔配合应有 0.5-1.0mm 间隙，螺栓应有弹簧垫或止退垫片锁紧。3.3.1.3 机组的对中应符合表2。3.3.1.4 弹性柱销联轴器两端面间隙为2-6mm。3.3.1.5 对中检查时，调整垫片每组不得超过4 块。3.3.1.6 膜片联轴器表 2 机组对中允许值（表值）mm 联轴器型式外圆径向端面弹性柱销式0.08 0.06 刚性0.06 0.04 膜片式0.10 0.08 a. 安装半联轴器时，将半联轴器预热到120℃，安装后需保证轴端比半联轴器端面低 0-0.5m； b. 联轴器短节及两个膜片组长度尺寸之和，与两个半联轴器端面距离进行比较， 差值在 0-4mm，同时应考虑轴热伸长的影响， 膜片安装后无扭曲现象； c. 膜片传扭矩螺栓需采用扭矩扳手上紧至厂家资料规定的力矩。 d. 用表面着色探伤的方法检测膜片联接螺栓，发现缺陷及时更换。3.3.2 叶轮3.3.2.1 叶轮应进行着色检查无裂纹、变形等缺陷。3.3.2.2 转速低于 2950r/min 时，叶轮允许的最大静不平衡应符合表3。表 3叶轮外径 /mm 401~500 501~600 601~700 701~800 801~1000 1000~1500 不平衡重 /g 10 12 15 17 20 25 3.3.2.3 叶轮的叶片转盘不应有明显减薄。3.3.3 主轴3.3.3.1 主轴颈轴承处的圆柱度公差值应符合表4。表 4 主轴颈圆柱公差mm 轴颈直径≤150 ＞150~175 ＞175~200 ＞200~250...
