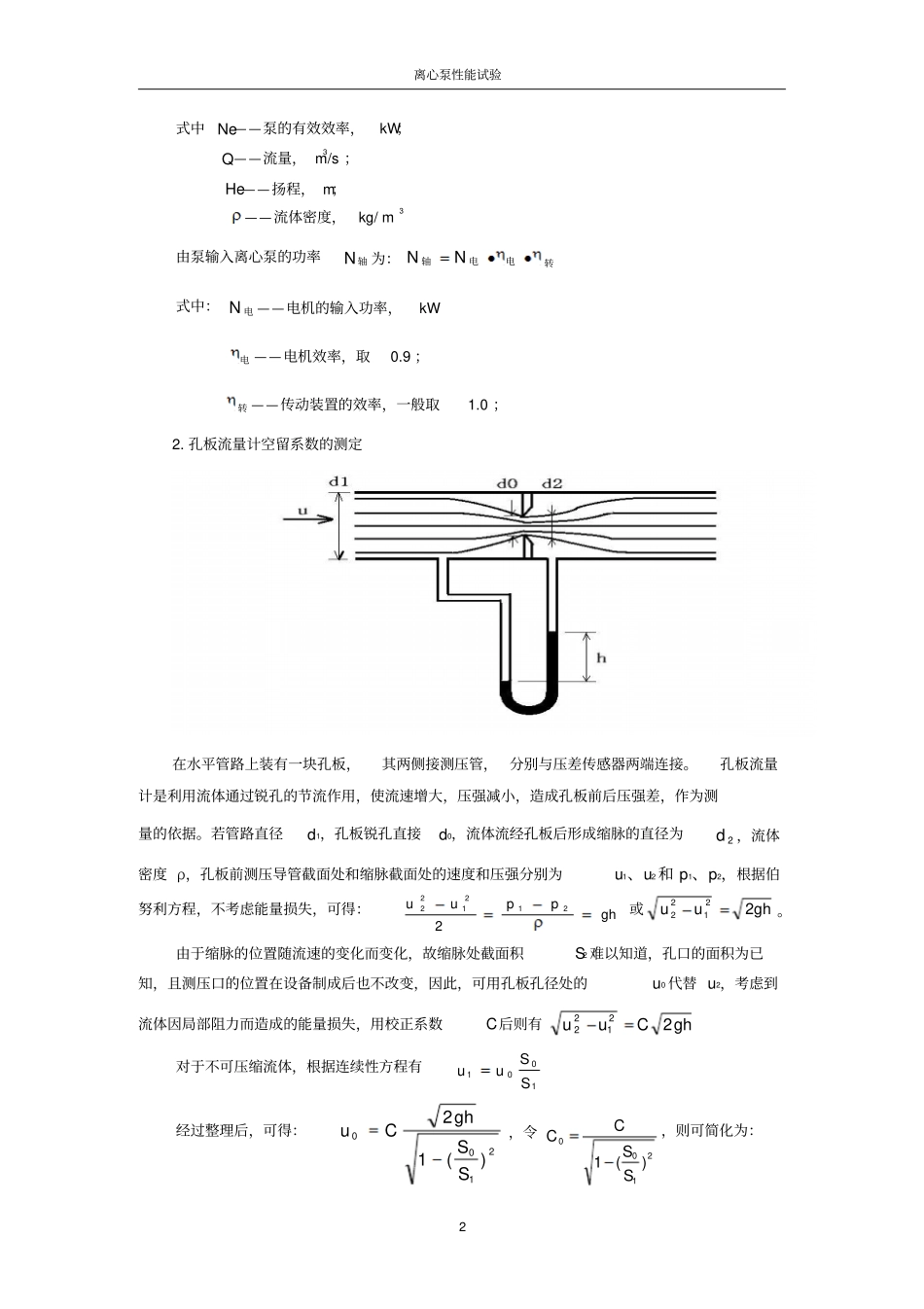

离心泵性能试验报告_第1页
1/11

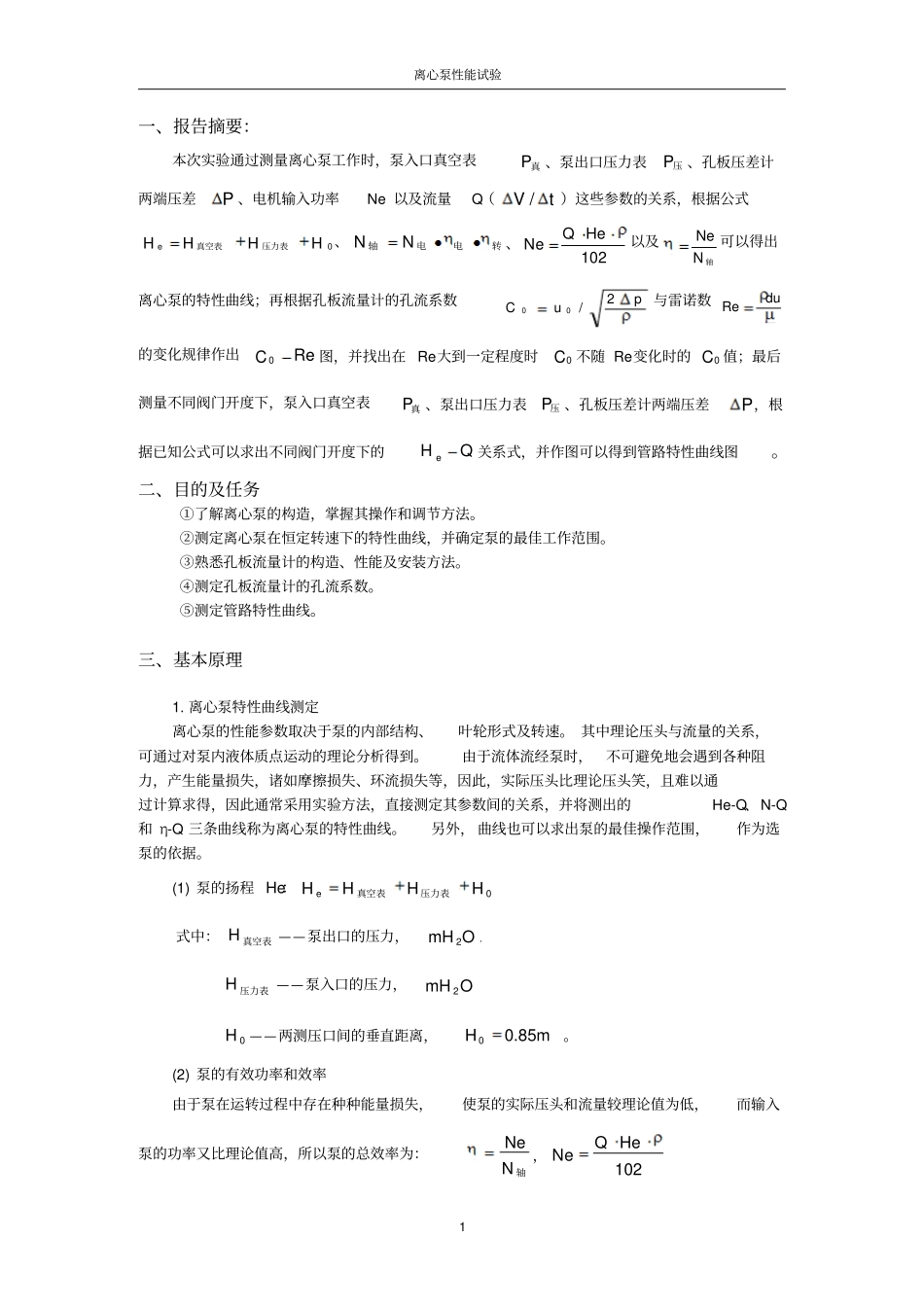

离心泵性能试验报告_第2页
2/11
离心泵性能试验报告_第3页
3/11
. . 北京化工大学化工原理实验报告实验名称 :离心泵性能实验班级:化工 100 学号: 2010 姓名:同 组 人:实验日期 : 2012.10.7 离心泵性能试验1 一、报告摘要:本次实验通过测量离心泵工作时,泵入口真空表真P、泵出口压力表压P、孔板压差计两端压差P 、电机输入功率Ne 以及流量Q(tV /)这些参数的关系,根据公式0eHHHH压力表真空表、转电电轴NN、102eHeQN以及轴NNe 可以得出离心泵的特性曲线;再根据孔板流量计的孔流系数puC2/00与雷诺数duRe的变化规律作出Re0C图,并找出在 Re大到一定程度时0C 不随 Re变化时的0C 值;最后测量不同阀门开度下,泵入口真空表真P、泵出口压力表压P、孔板压差计两端压差P,根据已知公式可以求出不同阀门开度下的QH e关系式,并作图可以得到管路特性曲线图。二、目的及任务①了解离心泵的构造,掌握其操作和调节方法。②测定离心泵在恒定转速下的特性曲线,并确定泵的最佳工作范围。③熟悉孔板流量计的构造、性能及安装方法。④测定孔板流量计的孔流系数。⑤测定管路特性曲线。三、基本原理1. 离心泵特性曲线测定离心泵的性能参数取决于泵的内部结构、叶轮形式及转速。 其中理论压头与流量的关系,可通过对泵内液体质点运动的理论分析得到。由于流体流经泵时,不可避免地会遇到各种阻力,产生能量损失,诸如摩擦损失、环流损失等,因此,实际压头比理论压头笑,且难以通过计算求得,因此通常采用实验方法,直接测定其参数间的关系,并将测出的He-Q、N-Q和 η-Q 三条曲线称为离心泵的特性曲线。另外, 曲线也可以求出泵的最佳操作范围,作为选泵的依据。(1) 泵的扬程 He:e0HHHH真空表压力表式中: H 真空表 ——泵出口的压力,2mH O ,H 压力表 ——泵入口的压力,2mH O0H——两测压口间的垂直距离,0H0.85m。(2) 泵的有效功率和效率由于泵在运转过程中存在种种能量损失,使泵的实际压头和流量较理论值为低,而输入泵的功率又比理论值高,所以泵的总效率为:轴NNe,102eHeQN离心泵性能试验2 式中Ne——泵的有效效率,kW; Q——流量, m3/s ;He——扬程, m;——流体密度,kg/ m3 由泵输入离心泵的功率轴N为:转电电轴NN式中:电N——电机的输入功率,kW 电 ——电机效率,取0.9 ;转 ——传动装置的效率,一般取1.0 ;2. 孔板流量计空留系数的测定在水平管路上装有一块孔板,其两侧接测压管, 分别与压差传感器两端连接。孔板流量计是利用流体通过锐孔的...
