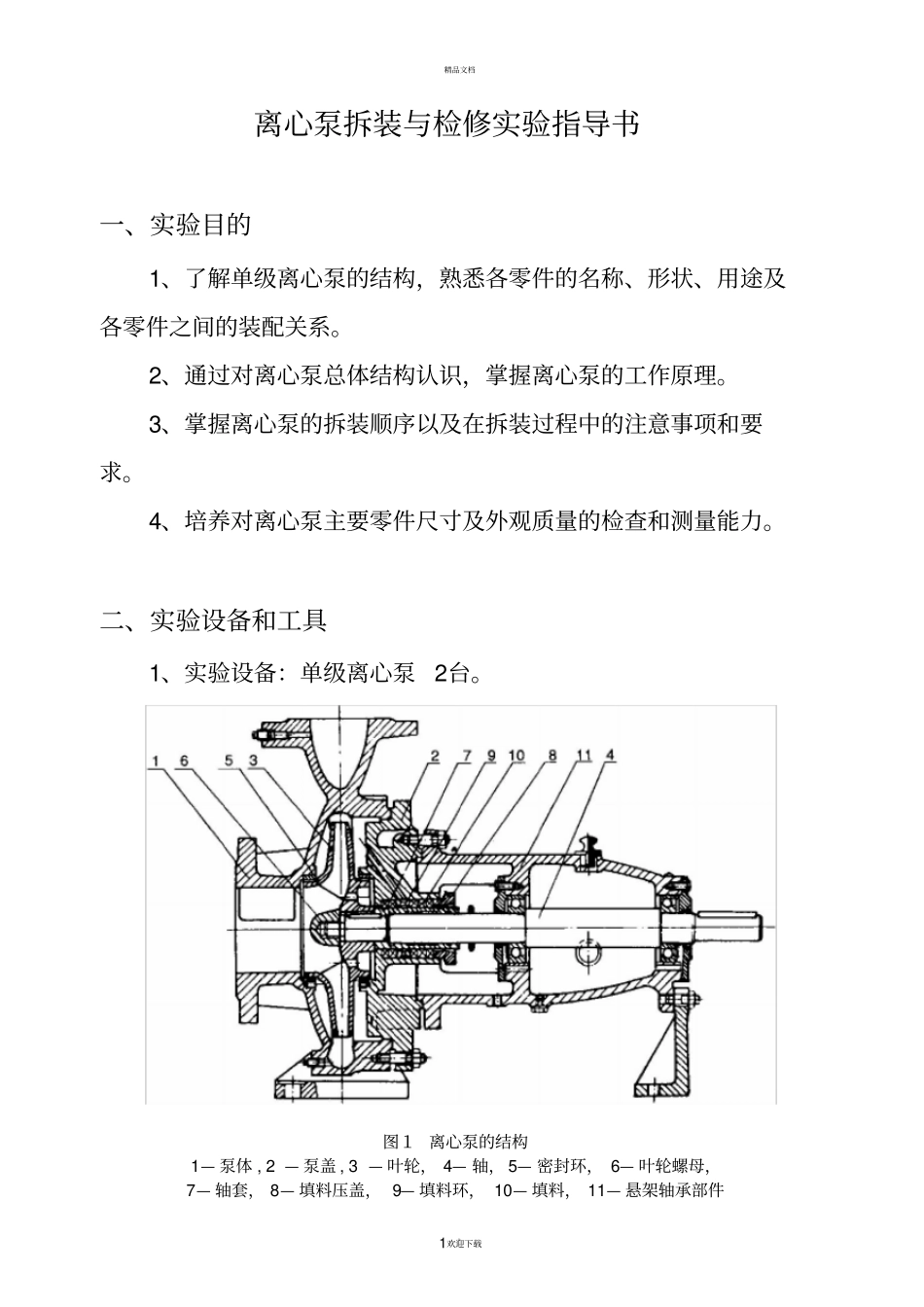

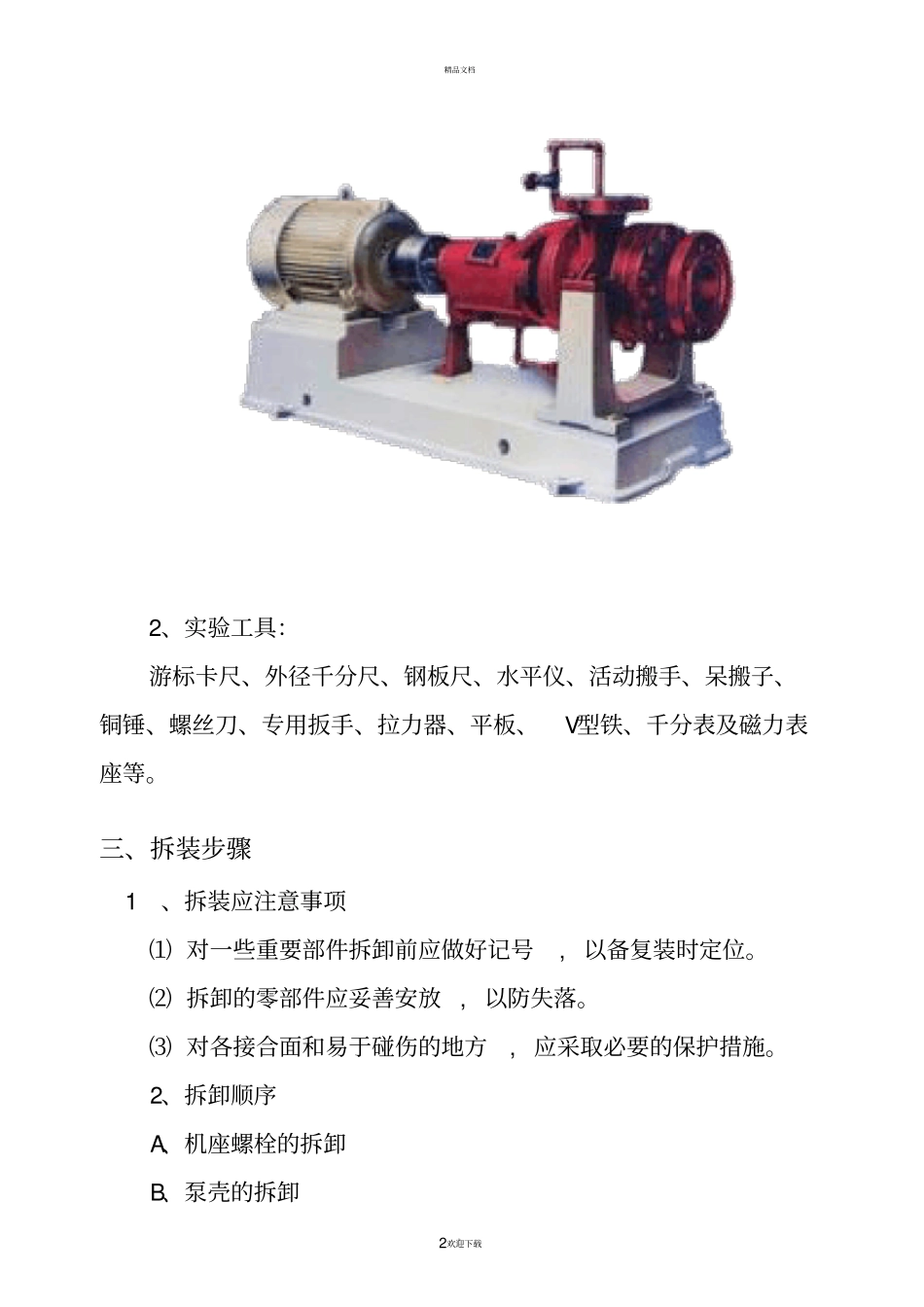

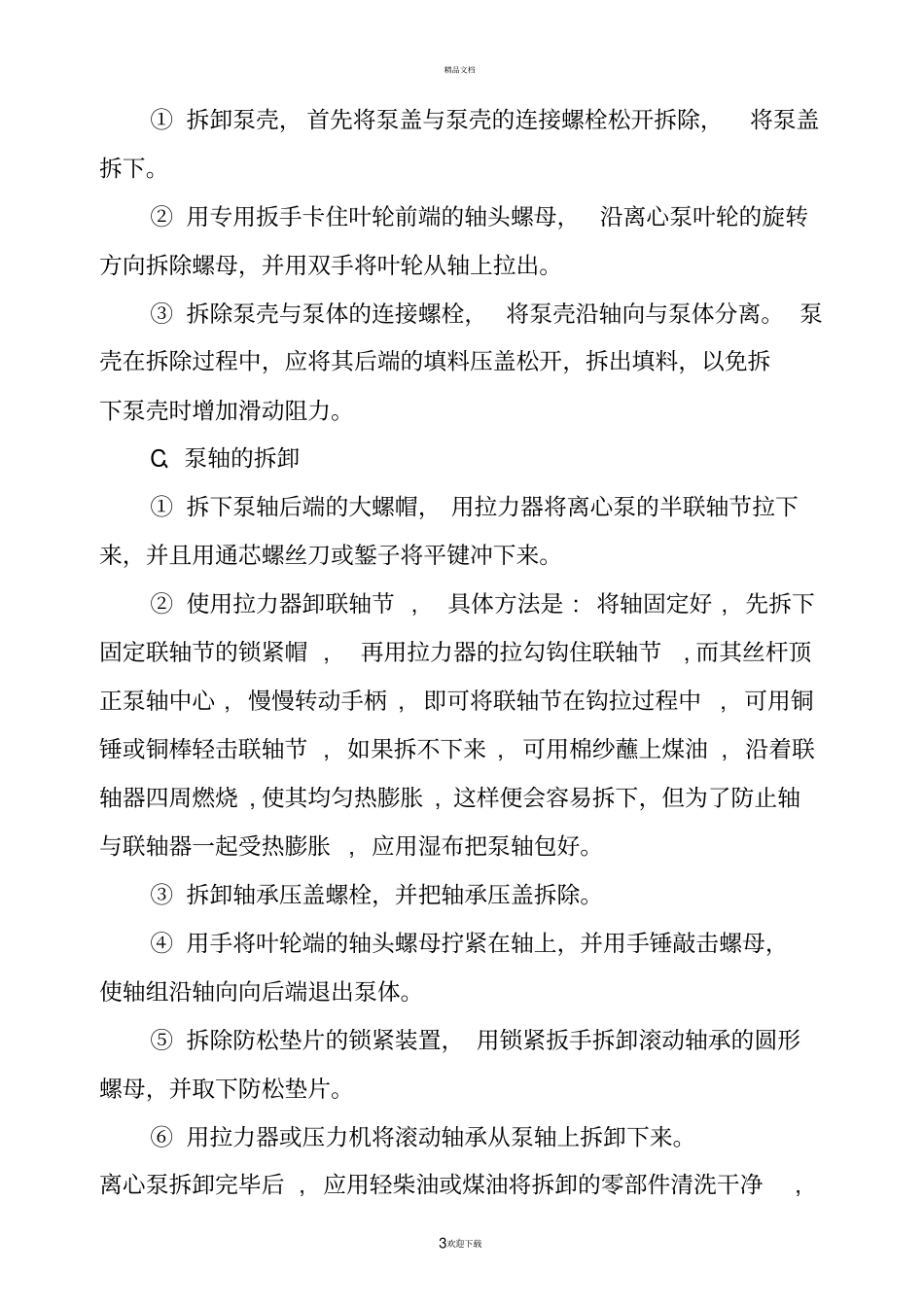

精品文档。1欢迎下载离心泵拆装与检修实验指导书一、实验目的1、了解单级离心泵的结构，熟悉各零件的名称、形状、用途及各零件之间的装配关系。2、通过对离心泵总体结构认识，掌握离心泵的工作原理。3、掌握离心泵的拆装顺序以及在拆装过程中的注意事项和要求。4、培养对离心泵主要零件尺寸及外观质量的检查和测量能力。二、实验设备和工具1、实验设备：单级离心泵2台。图１ 离心泵的结构1— 泵体 , 2 — 泵盖 , 3 — 叶轮， 4— 轴， 5— 密封环， 6— 叶轮螺母，7— 轴套， 8— 填料压盖， 9— 填料环， 10— 填料， 11— 悬架轴承部件精品文档。2欢迎下载2、实验工具：游标卡尺、外径千分尺、钢板尺、水平仪、活动搬手、呆搬子、铜锤、螺丝刀、专用扳手、拉力器、平板、V型铁、千分表及磁力表座等。三、拆装步骤 1、拆装应注意事项⑴ 对一些重要部件拆卸前应做好记号, 以备复装时定位。⑵ 拆卸的零部件应妥善安放, 以防失落。⑶ 对各接合面和易于碰伤的地方, 应采取必要的保护措施。2、拆卸顺序A、机座螺栓的拆卸B、泵壳的拆卸精品文档。3欢迎下载① 拆卸泵壳， 首先将泵盖与泵壳的连接螺栓松开拆除，将泵盖拆下。② 用专用扳手卡住叶轮前端的轴头螺母，沿离心泵叶轮的旋转方向拆除螺母，并用双手将叶轮从轴上拉出。③ 拆除泵壳与泵体的连接螺栓，将泵壳沿轴向与泵体分离。 泵壳在拆除过程中，应将其后端的填料压盖松开，拆出填料，以免拆下泵壳时增加滑动阻力。C、泵轴的拆卸① 拆下泵轴后端的大螺帽， 用拉力器将离心泵的半联轴节拉下来，并且用通芯螺丝刀或錾子将平键冲下来。② 使用拉力器卸联轴节 , 具体方法是 : 将轴固定好 , 先拆下固定联轴节的锁紧帽 , 再用拉力器的拉勾钩住联轴节, 而其丝杆顶正泵轴中心 , 慢慢转动手柄 , 即可将联轴节在钩拉过程中, 可用铜锤或铜棒轻击联轴节 , 如果拆不下来 , 可用棉纱蘸上煤油 , 沿着联轴器四周燃烧 , 使其均匀热膨胀 , 这样便会容易拆下，但为了防止轴与联轴器一起受热膨胀 , 应用湿布把泵轴包好。③ 拆卸轴承压盖螺栓，并把轴承压盖拆除。④ 用手将叶轮端的轴头螺母拧紧在轴上，并用手锤敲击螺母，使轴组沿轴向向后端退出泵体。⑤ 拆除防松垫片的锁紧装置， 用锁紧扳手拆卸滚动轴承的圆形螺母，并取下防松垫片。⑥ 用拉力器或压力机将滚动轴承从泵轴上拆卸下来。离心泵拆卸完毕后 , 应用轻柴油或煤油将拆卸的零部件清...
