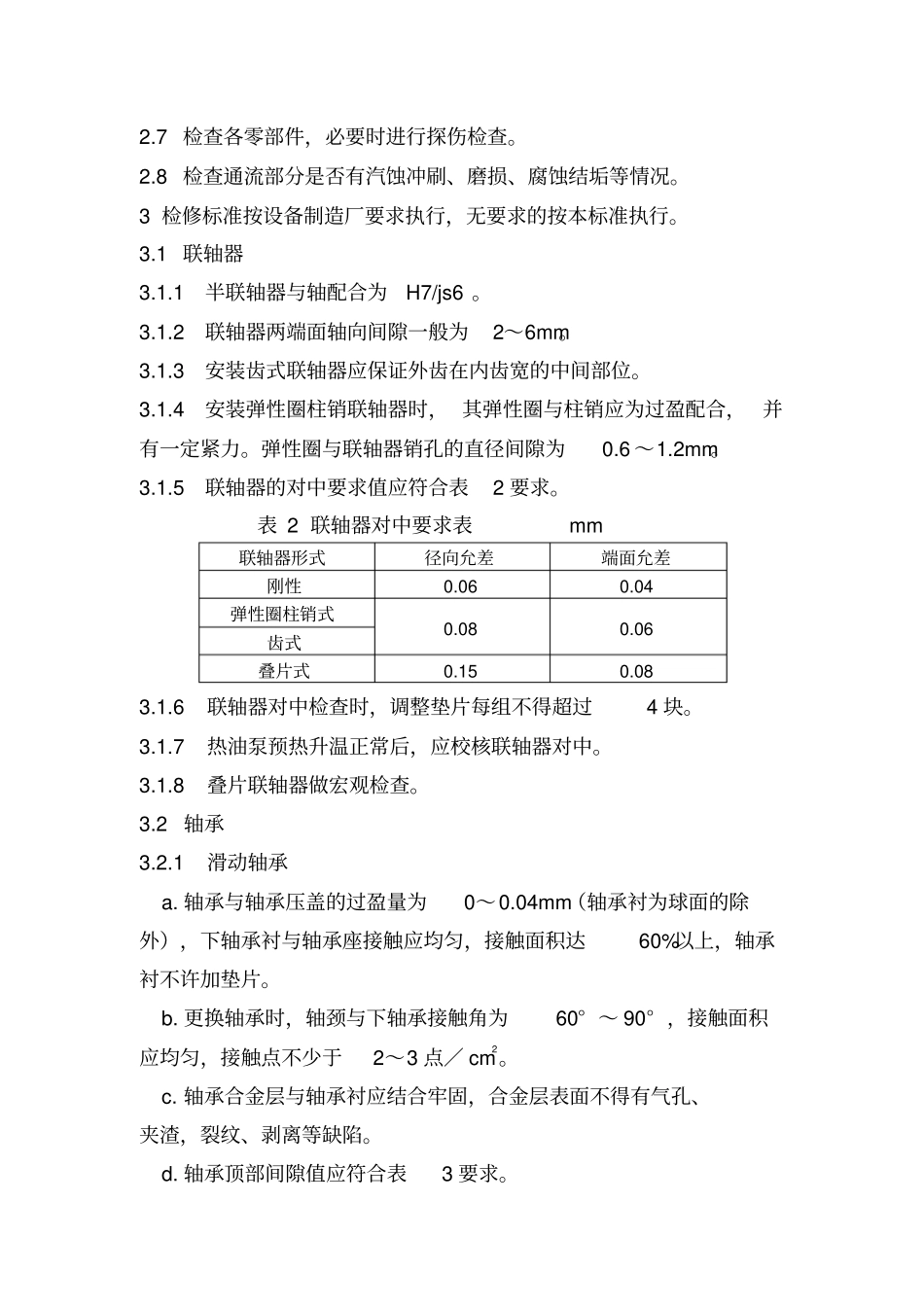

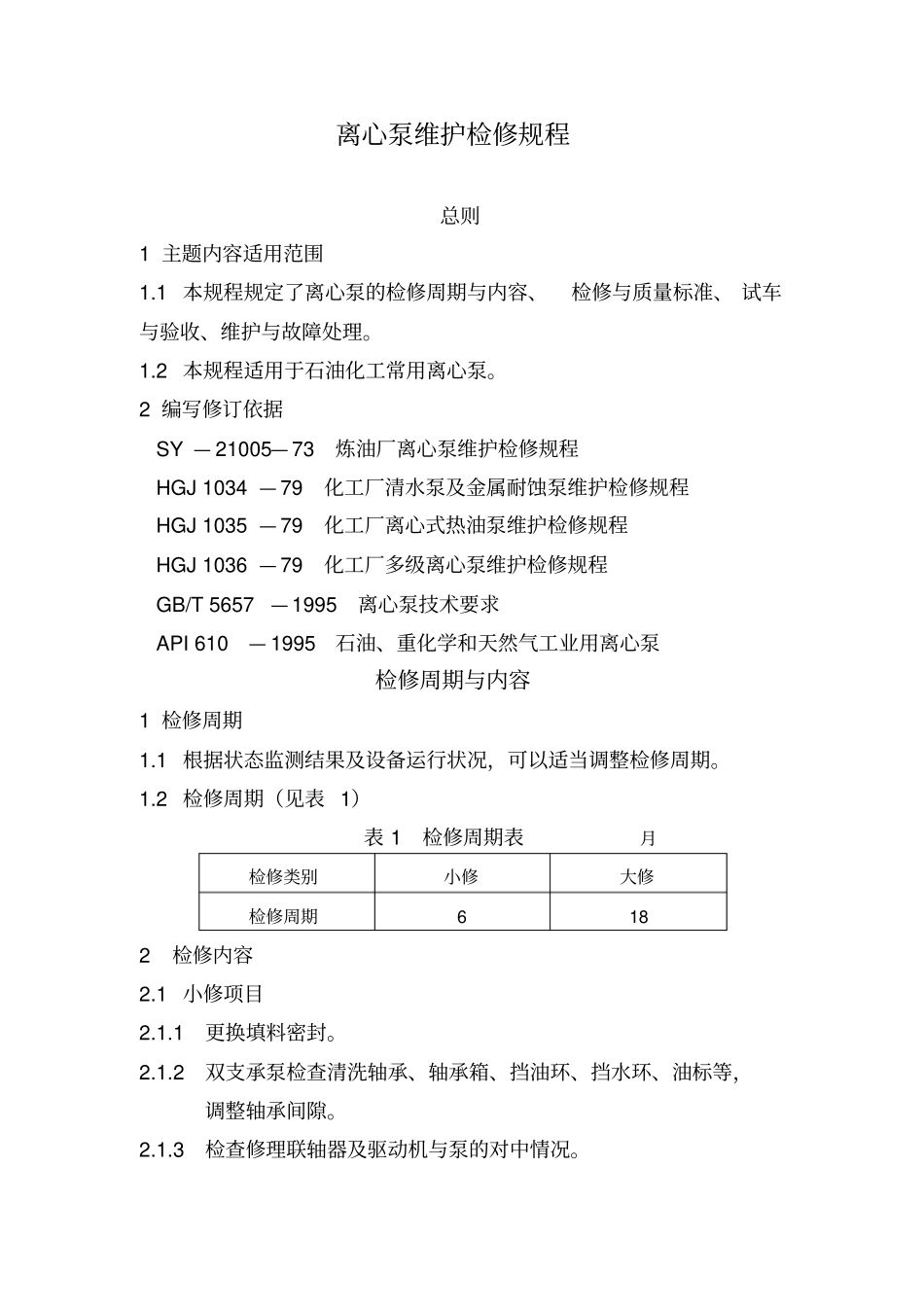

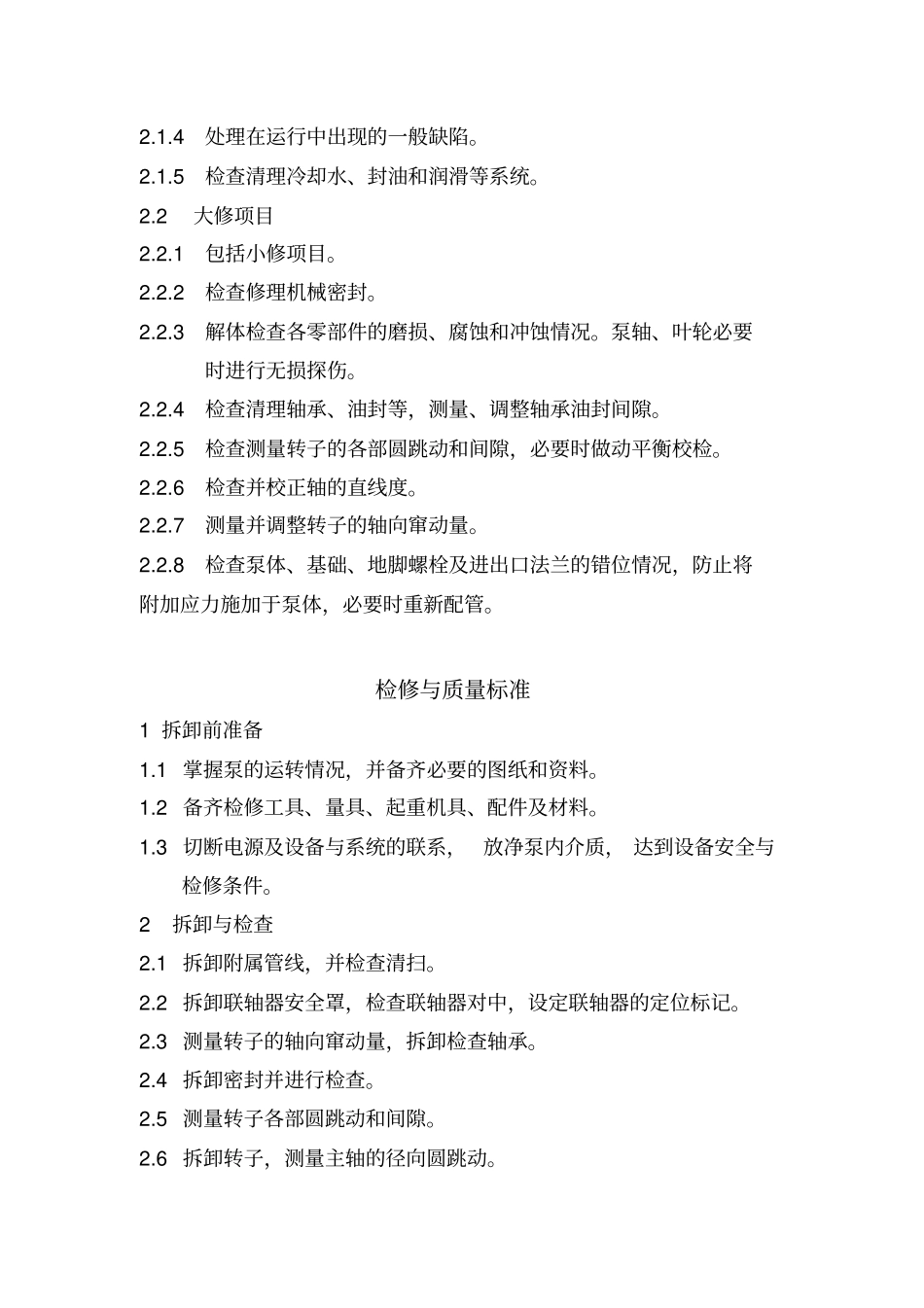

离心泵维护检修规程总则1 主题内容适用范围1.1 本规程规定了离心泵的检修周期与内容、检修与质量标准、 试车与验收、维护与故障处理。1.2 本规程适用于石油化工常用离心泵。2 编写修订依据 SY — 21005— 73 炼油厂离心泵维护检修规程 HGJ 1034 — 79 化工厂清水泵及金属耐蚀泵维护检修规程 HGJ 1035 — 79 化工厂离心式热油泵维护检修规程 HGJ 1036 — 79 化工厂多级离心泵维护检修规程 GB/T 5657— 1995 离心泵技术要求 API 610— 1995 石油、重化学和天然气工业用离心泵检修周期与内容1 检修周期1.1 根据状态监测结果及设备运行状况，可以适当调整检修周期。1.2 检修周期（见表 1）表 1 检修周期表月检修类别小修大修检修周期6 18 2 检修内容2.1 小修项目2.1.1 更换填料密封。2.1.2 双支承泵检查清洗轴承、轴承箱、挡油环、挡水环、油标等，调整轴承间隙。2.1.3 检查修理联轴器及驱动机与泵的对中情况。2.1.4 处理在运行中出现的一般缺陷。2.1.5 检查清理冷却水、封油和润滑等系统。2.2 大修项目2.2.1 包括小修项目。2.2.2 检查修理机械密封。2.2.3 解体检查各零部件的磨损、腐蚀和冲蚀情况。泵轴、叶轮必要时进行无损探伤。2.2.4 检查清理轴承、油封等，测量、调整轴承油封间隙。2.2.5 检查测量转子的各部圆跳动和间隙，必要时做动平衡校检。2.2.6 检查并校正轴的直线度。2.2.7 测量并调整转子的轴向窜动量。2.2.8 检查泵体、基础、地脚螺栓及进出口法兰的错位情况，防止将附加应力施加于泵体，必要时重新配管。检修与质量标准1 拆卸前准备1.1 掌握泵的运转情况，并备齐必要的图纸和资料。1.2 备齐检修工具、量具、起重机具、配件及材料。1.3 切断电源及设备与系统的联系，放净泵内介质， 达到设备安全与检修条件。2 拆卸与检查2.1 拆卸附属管线，并检查清扫。2.2 拆卸联轴器安全罩，检查联轴器对中，设定联轴器的定位标记。2.3 测量转子的轴向窜动量，拆卸检查轴承。2.4 拆卸密封并进行检查。2.5 测量转子各部圆跳动和间隙。2.6 拆卸转子，测量主轴的径向圆跳动。2.7 检查各零部件，必要时进行探伤检查。2.8 检查通流部分是否有汽蚀冲刷、磨损、腐蚀结垢等情况。3 检修标准按设备制造厂要求执行，无要求的按本标准执行。3.1 联轴器3.1.1 半联轴器与轴配合为H7/js6 。3.1.2 联轴器两端面轴向间隙一般为2～6mm。3.1.3 安装齿式联轴器应保证外齿在内齿宽的中间部...
