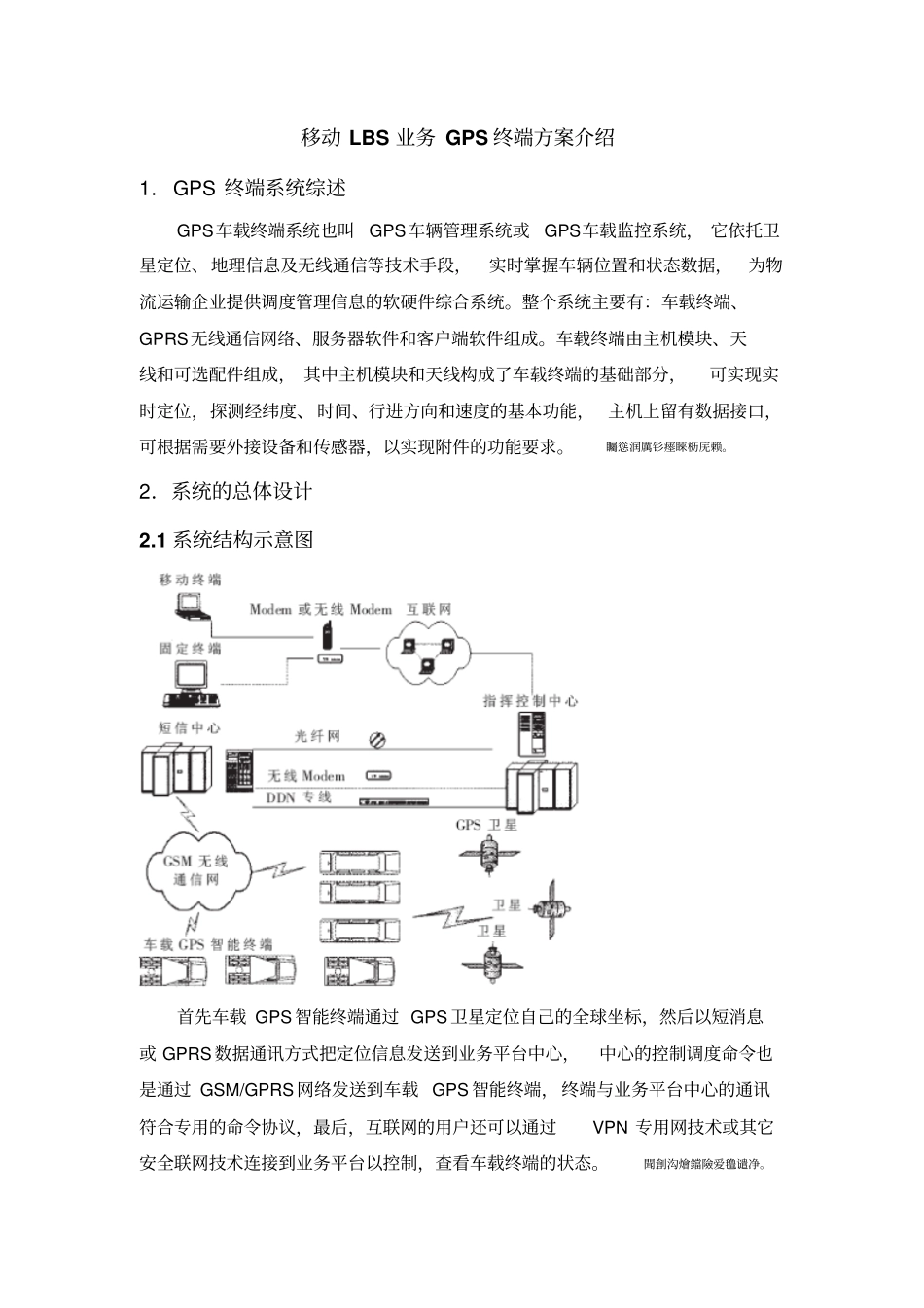

移动 LBS 业务 GPS 终端方案介绍1．GPS 终端系统综述GPS车载终端系统也叫GPS车辆管理系统或GPS车载监控系统， 它依托卫星定位、地理信息及无线通信等技术手段，实时掌握车辆位置和状态数据，为物流运输企业提供调度管理信息的软硬件综合系统。整个系统主要有：车载终端、GPRS无线通信网络、服务器软件和客户端软件组成。车载终端由主机模块、天线和可选配件组成， 其中主机模块和天线构成了车载终端的基础部分，可实现实时定位，探测经纬度、 时间、行进方向和速度的基本功能， 主机上留有数据接口，可根据需要外接设备和传感器，以实现附件的功能要求。矚慫润厲钐瘗睞枥庑赖。2．系统的总体设计2.1 系统结构示意图首先车载 GPS 智能终端通过 GPS 卫星定位自己的全球坐标，然后以短消息或 GPRS 数据通讯方式把定位信息发送到业务平台中心，中心的控制调度命令也是通过 GSM/GPRS 网络发送到车载 GPS 智能终端， 终端与业务平台中心的通讯符合专用的命令协议，最后，互联网的用户还可以通过VPN 专用网技术或其它安全联网技术连接到业务平台以控制，查看车载终端的状态。聞創沟燴鐺險爱氇谴净。2.2GPS 智能终端硬件系统的设计车载 GPS 智能终端利用单片机与GSM 模块和 GPS 模块联合设计了一个符合经济型终端功能需求的硬件解决方案,如下图所示： 残骛楼諍锩瀨濟溆塹籟。（1）主控单片机主控单片机采用具有两个串口的高性能单片机W77E58, 在系统中主控单片机负责接收用户的手柄输入信号和GPS 输入信号，对 GPS信号进行计算 ,以获得当前的经 ,纬度坐标；接收并解析业务平台中心发送的短消息命令，按命令进行上传定位坐标， 报警等操作； 另外还负责把系统的运行状态及业务平台的信息通过液晶屏显示出来。酽锕极額閉镇桧猪訣锥。（2）GSM 模块使用 GSM 模块可以方便地利用GSM 网进行通讯。它同主控制器以串行口的方式连接，并采用一定的波特率进行通信。主控制器可以通过AT 命令控制GSM 模块使其发送短消息，使用GPRS 传送数据或进行语音通话。彈贸摄尔霁毙攬砖卤庑。（3）GPS模块GPS 模块用于接收 GPS 卫星的信号，并计算出车载终端目前所在位置。采用的 GPS 模块由变频器、信号通道、微处理器和存储单元组成。GPS 模块通过串行口向主控制器发送定位坐标；主控制器也可以向GPS 模块发送设置命令，以控制 GPS 模块的状态和工作方式。 GPS 模块需要配备专门的GPS 天线接收GPS 卫星信号。一般在比...
