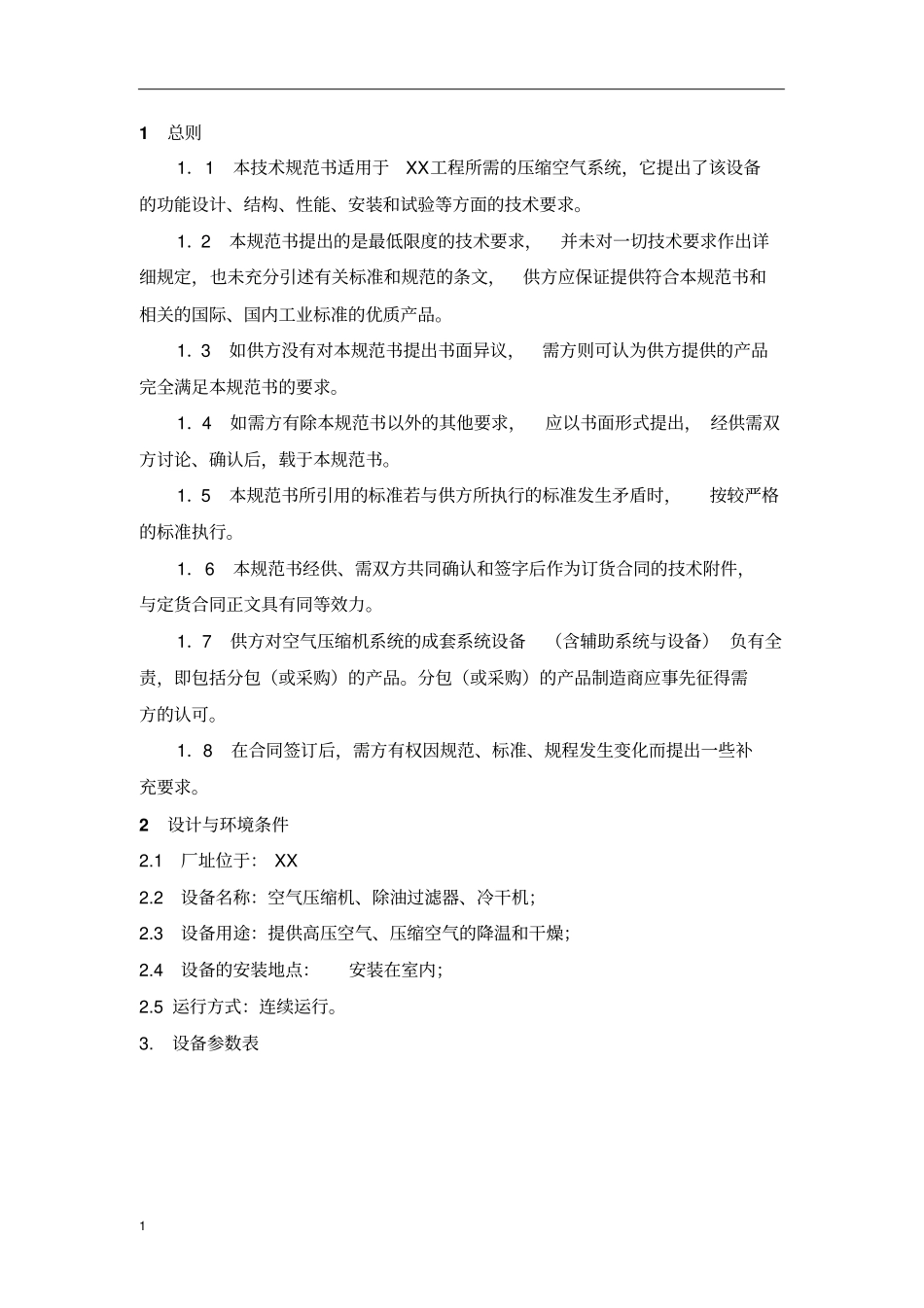

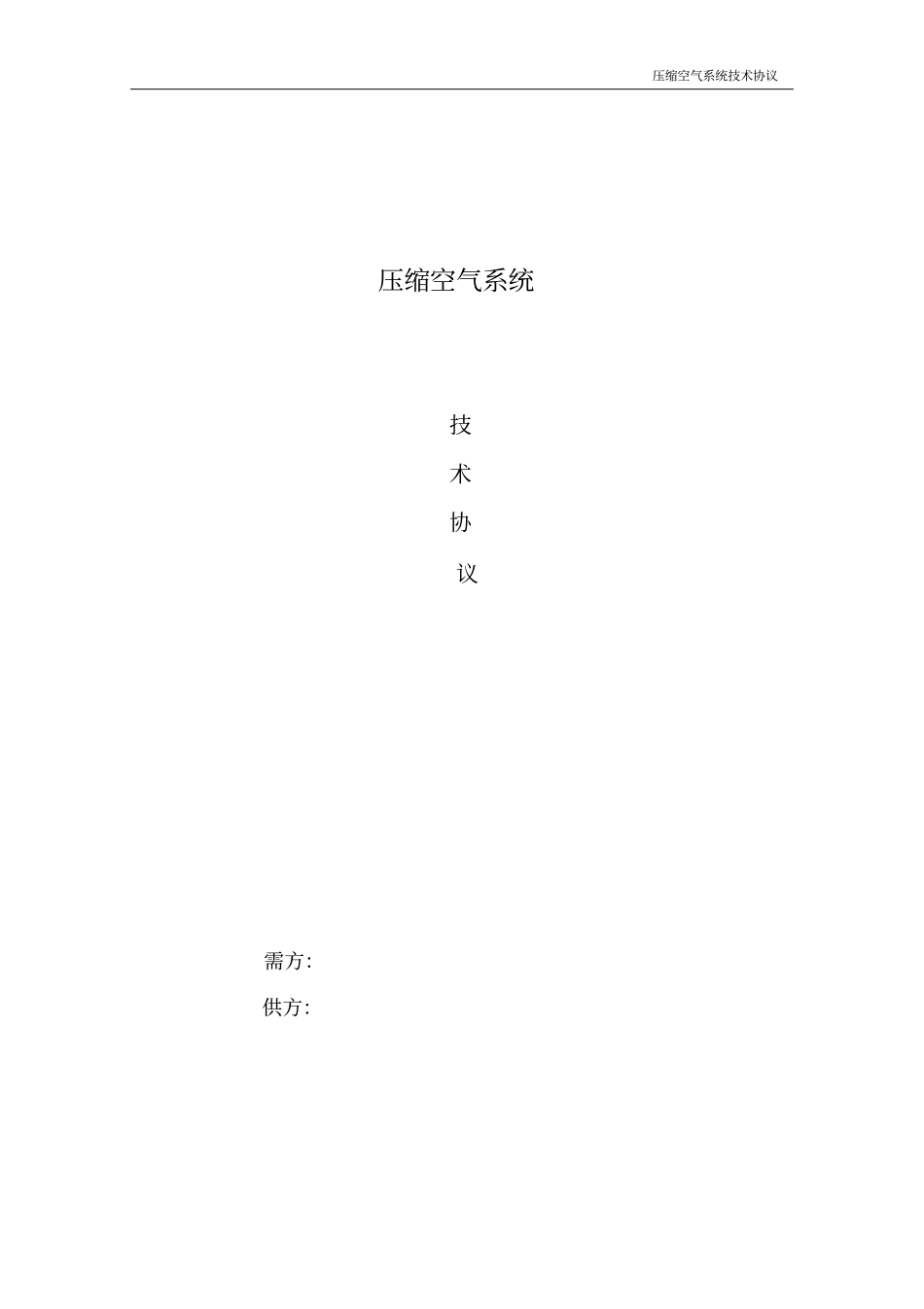

压缩空气系统技术协议压缩空气系统技术协议需方：供方：11 总则1．1 本技术规范书适用于XX工程所需的压缩空气系统，它提出了该设备的功能设计、结构、性能、安装和试验等方面的技术要求。1．2 本规范书提出的是最低限度的技术要求，并未对一切技术要求作出详细规定，也未充分引述有关标准和规范的条文，供方应保证提供符合本规范书和相关的国际、国内工业标准的优质产品。1．3 如供方没有对本规范书提出书面异议，需方则可认为供方提供的产品完全满足本规范书的要求。1．4 如需方有除本规范书以外的其他要求，应以书面形式提出， 经供需双方讨论、确认后，载于本规范书。1．5 本规范书所引用的标准若与供方所执行的标准发生矛盾时，按较严格的标准执行。1．6 本规范书经供、需双方共同确认和签字后作为订货合同的技术附件，与定货合同正文具有同等效力。1．7 供方对空气压缩机系统的成套系统设备（含辅助系统与设备） 负有全责，即包括分包（或采购）的产品。分包（或采购）的产品制造商应事先征得需方的认可。1．8 在合同签订后，需方有权因规范、标准、规程发生变化而提出一些补充要求。2 设计与环境条件2.1 厂址位于： XX 2.2 设备名称：空气压缩机、除油过滤器、冷干机；2.3 设备用途：提供高压空气、压缩空气的降温和干燥；2.4 设备的安装地点：安装在室内；2.5 运行方式：连续运行。3. 设备参数表23.1 SAC75-7BG 压缩机设备参数表3.2 SAC75-7BG 压缩机主要设备部件明细表序号零部件名称品牌数量1 主机冰轮定制1 件2 电机江苏清江1 件序号项目单位参数1 公称容积流量 /额定排气压力（m3/min ）/ MPa 13.5.8/0.75 2 环境温度℃-5～+45 3 冷却方式风冷4 排气温度℃≤环境温度 +15 5 润滑油量L 28.4 6 传动方式直联7 气量调节方式自动调节进气量8 气体含油量ppm ≤ 3 9 润滑油牌号MOON46 10 安全阀设定压力MPa 额定工作压力 +0.12 11 电动机功率kW 75 转速rpm 2960 起动方式Y-△电压 /频率V/Hz 380/50 防护等级 /绝缘等级IP54,F 级12 风机功率KW 3 电压 /频率V/Hz 380/50 转速rpm 1450 13 外形尺寸mm 1850*1080*1632 14 出口管径in G2 33 联轴器HAKE 1 件4 油气桶上海东亚1 件5 空滤冰轮定制1 件6 油气分离器芯冰轮定制1 件7 机油滤芯冰轮定制1 件8 最小压力阀南通红星1 件9 风扇张家港永辉1 件10 冷却器无锡畅盛1 件11 安全阀上海原田1 件1...
