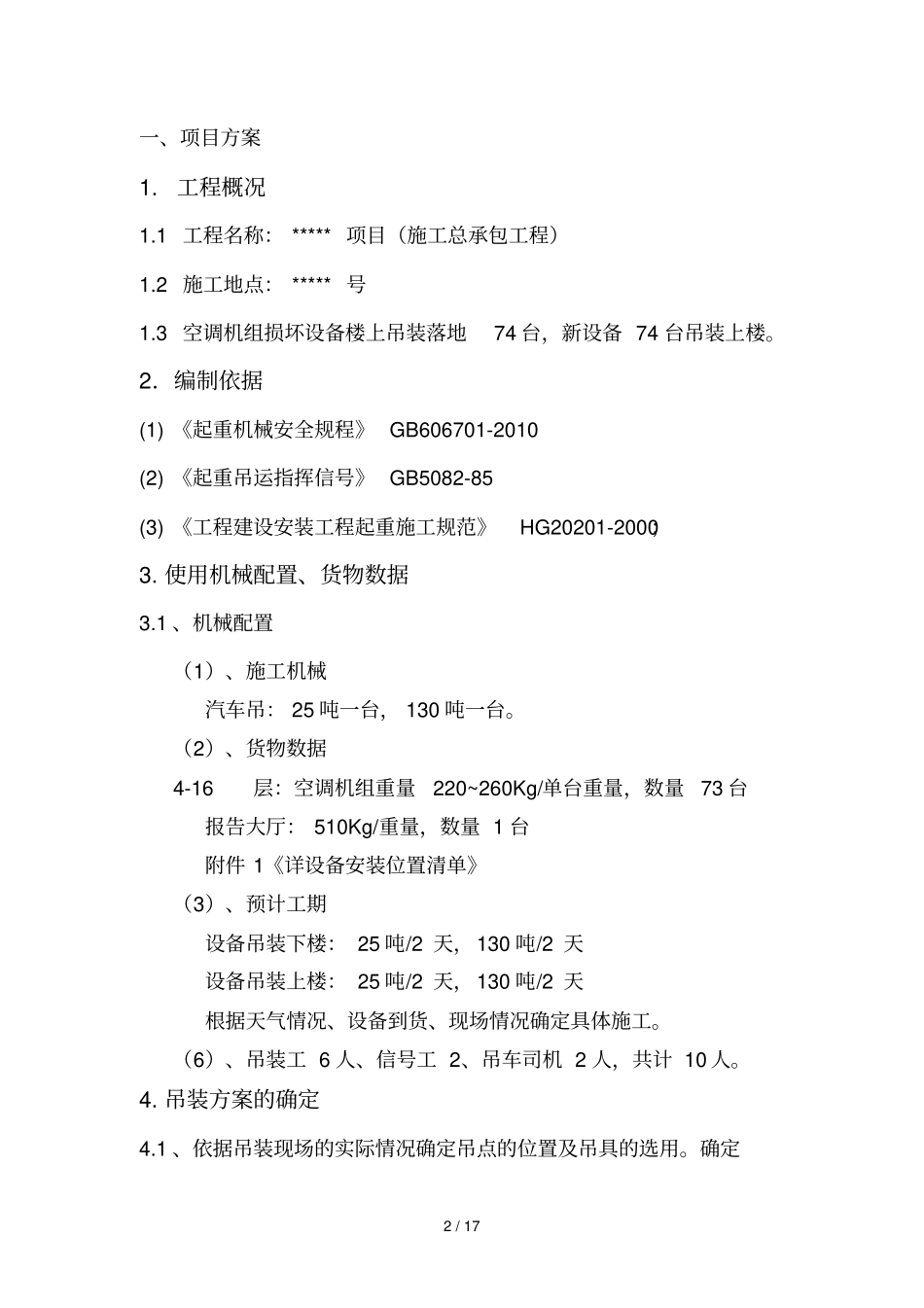

1 / 17 ********大楼修缮项目（施工总承包工程）机组吊装方案***** 建工集团有限公司2017 年 11 月2 / 17 一、项目方案1. 工程概况1.1 工程名称： ***** 项目（施工总承包工程）1.2 施工地点： ***** 号1.3 空调机组损坏设备楼上吊装落地74 台，新设备 74 台吊装上楼。2．编制依据(1) 《起重机械安全规程》 GB606701-2010 (2) 《起重吊运指挥信号》 GB5082-85 (3) 《工程建设安装工程起重施工规范》HG20201-2000；3. 使用机械配置、货物数据3.1 、机械配置（1）、施工机械汽车吊： 25 吨一台， 130 吨一台。（2）、货物数据 4-16层：空调机组重量220~260Kg/单台重量，数量73 台报告大厅： 510Kg/重量，数量 1 台附件 1《详设备安装位置清单》（3）、预计工期设备吊装下楼： 25 吨/2 天，130 吨/2 天设备吊装上楼： 25 吨/2 天，130 吨/2 天根据天气情况、设备到货、现场情况确定具体施工。（6）、吊装工 6 人、信号工 2、吊车司机 2 人，共计 10 人。4. 吊装方案的确定4.1 、依据吊装现场的实际情况确定吊点的位置及吊具的选用。确定3 / 17 现场的地理情况，有无怕压管道，地质松软情况，地质松软需进行硬化，采取垫木、垫板处理，符合吊装要求。4.2 、本次吊装所用机械设备为25 吨吊车，和 130 吊车。4.3 、准备时 130 吨吊车坐在马路上， 四只支腿下垫好路基板 , 挂好铁板, 由 25 吨辅助将副臂接上。将主臂全部伸出。4.4 、130 吨吊车挂好锁具 , 锁紧被吊物 , 由指挥员指挥吊起 , 静置 1 分钟无异常缓缓起吊。 到指定高度后跟随指挥将货物放至指定地点。再进行下一勾吊装。4.5 施工组织准备1、成立设备吊装运输小组，负责材料与设备的运输与吊装。设备吊装组织架构4 / 17 2、人员分工及职责序号人员主要职责1 组长1． 协调督促项目技术人员进行技术攻关及编制吊装方案，组织实施项目员进行实施。2．协调解决吊装过程中与总包单位、其他专业分包的关系，监督项目人按照批准的方案进行实施。3．协调解决吊装过程中所需的各种资源。4．督促检查吊装及运输过程中的安全措施是否到位，并进行实施。2 生产经理1．协助组长做好吊装过程中的各项管理工作。2．协调管理吊装过程中的各种施工资源，保证吊装过程的正常实施。3 项目总工1．主持解决设备吊装运输过程中的各种技术问题。2．组织编写超高层设备运输专项方案。3．关注行业发展动态，与设计、监理...
