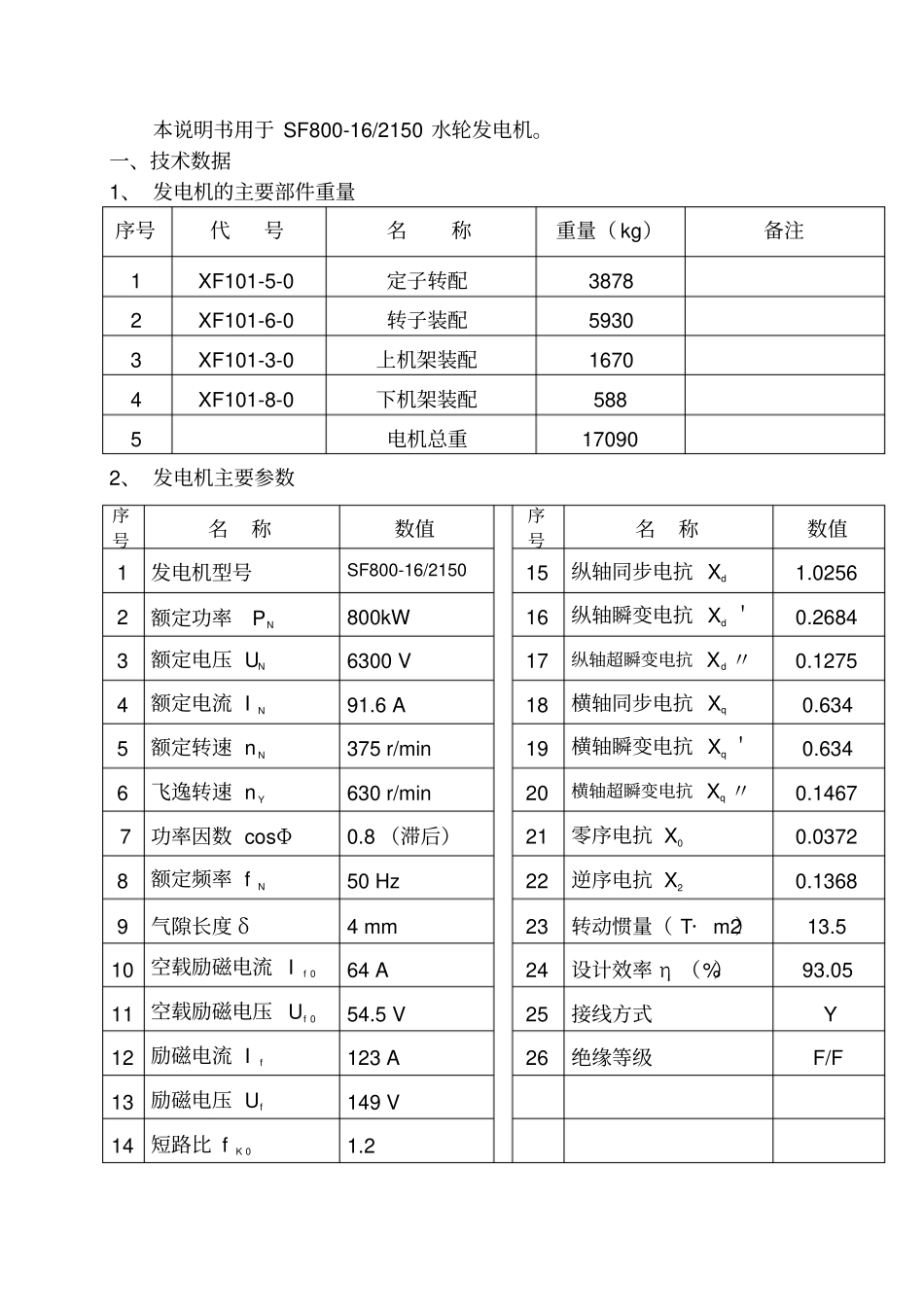

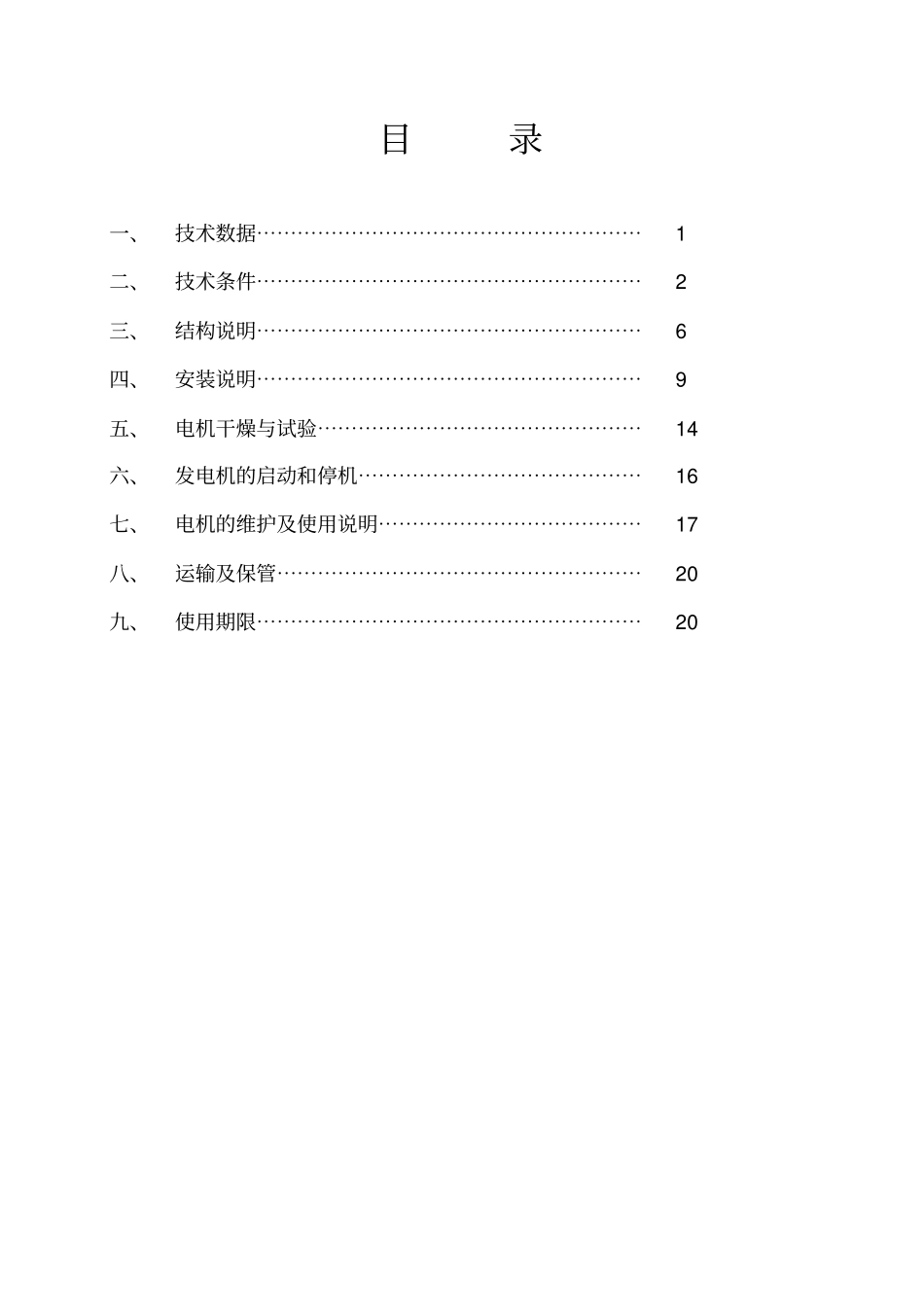

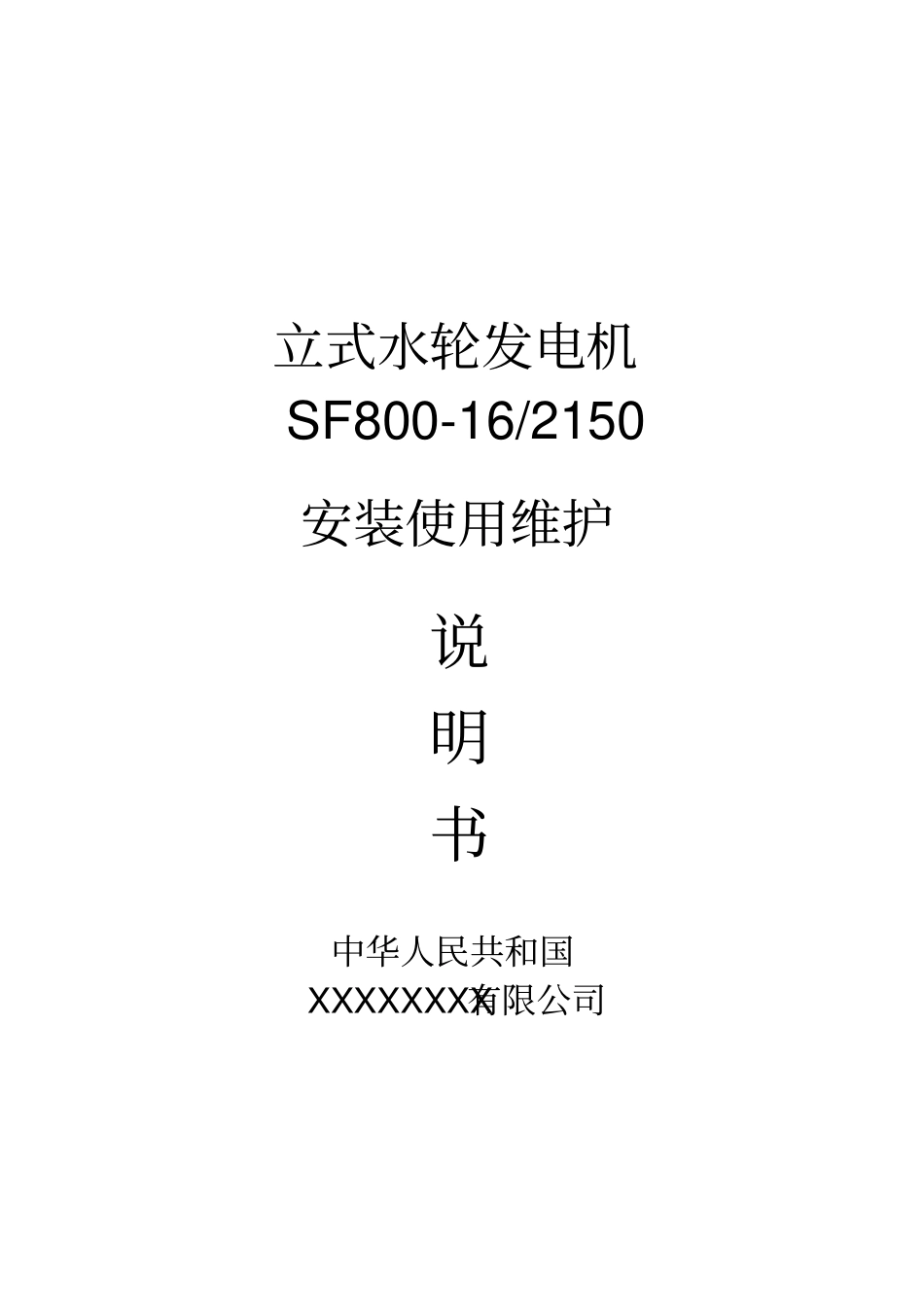

立式水轮发电机SF800-16/2150 安装使用维护说明书中华人民共和国XXXXXXXX有限公司目录一、技术数据⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1 二、技术条件⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2 三、结构说明⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯6 四、安装说明⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯9 五、电机干燥与试验⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯14 六、发电机的启动和停机⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯16 七、电机的维护及使用说明⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯17 八、运输及保管⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯20 九、使用期限⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯20 本说明书用于 SF800-16/2150 水轮发电机。一、技术数据1、 发电机的主要部件重量序号代号名称重量（ kg）备注1 XF101-5-0 定子转配3878 2 XF101-6-0 转子装配5930 3 XF101-3-0 上机架装配1670 4 XF101-8-0 下机架装配588 5 电机总重17090 2、 发电机主要参数序号名称数值序号名称数值1 发电机型号SF800-16/2150 15 纵轴同步电抗 Xd1.0256 2 额定功率PN800kW 16 纵轴瞬变电抗 Xd ＇0.2684 3 额定电压 UN6300 V 17 纵轴超瞬变电抗 Xd 〃0.1275 4 额定电流 IN91.6 A 18 横轴同步电抗 Xq0.634 5 额定转速 n N375 r/min 19 横轴瞬变电抗 Xq ＇0.634 6 飞逸转速 n Y630 r/min 20 横轴超瞬变电抗 Xq 〃0.1467 7 功率因数 cosΦ0.8 （滞后）21 零序电抗 X00.0372 8 额定频率 fN50 Hz 22 逆序电抗 X20.1368 9 气隙长度 δ4 mm 23 转动惯量（ T· m2）13.5 10 空载励磁电流 I0f64 A 24 设计效率 η （%）93.05 11 空载励磁电压 U 0f54.5 V 25 接线方式Y 12 励磁电流 If123 A 26 绝缘等级F/F 13 励磁电压 Uf149 V 14 短路比 f0K1.2 二、技术条件1、本技术条件中未规定的事项，均符合下列标准: GB755-2000 旋转电机定额和性能GB/T7894-2009 水轮发电机基本技术条件GB/T8564-2003 水轮发电机组安装技术规范GB/T1029-93 三相同步电机试验方法2、水轮发电机在下列使用条件下应能连续额定运行2.1 、电机安装地点不超过海拔1000m，超过 1000m以上，每 100m所需的环境温度降低补偿值规定按温升限值的1%折算。2.2 、在有掩蔽的厂房内运行。2.3 、环境温度不超过 +40℃。2.4 、轴承冷却水进水的温度不超过25℃，如因受安装地点条件...
