立方安全泄放量的计算

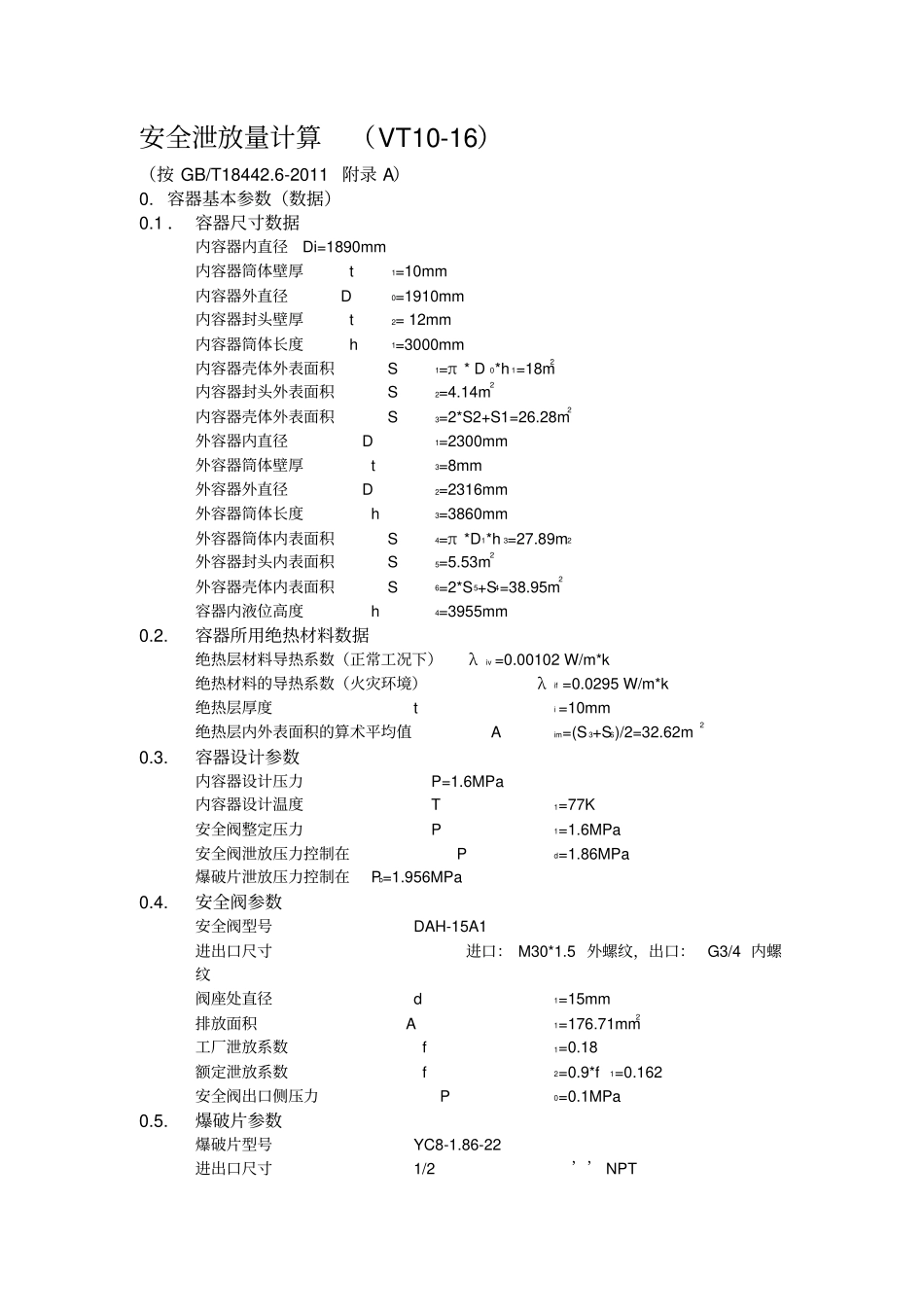

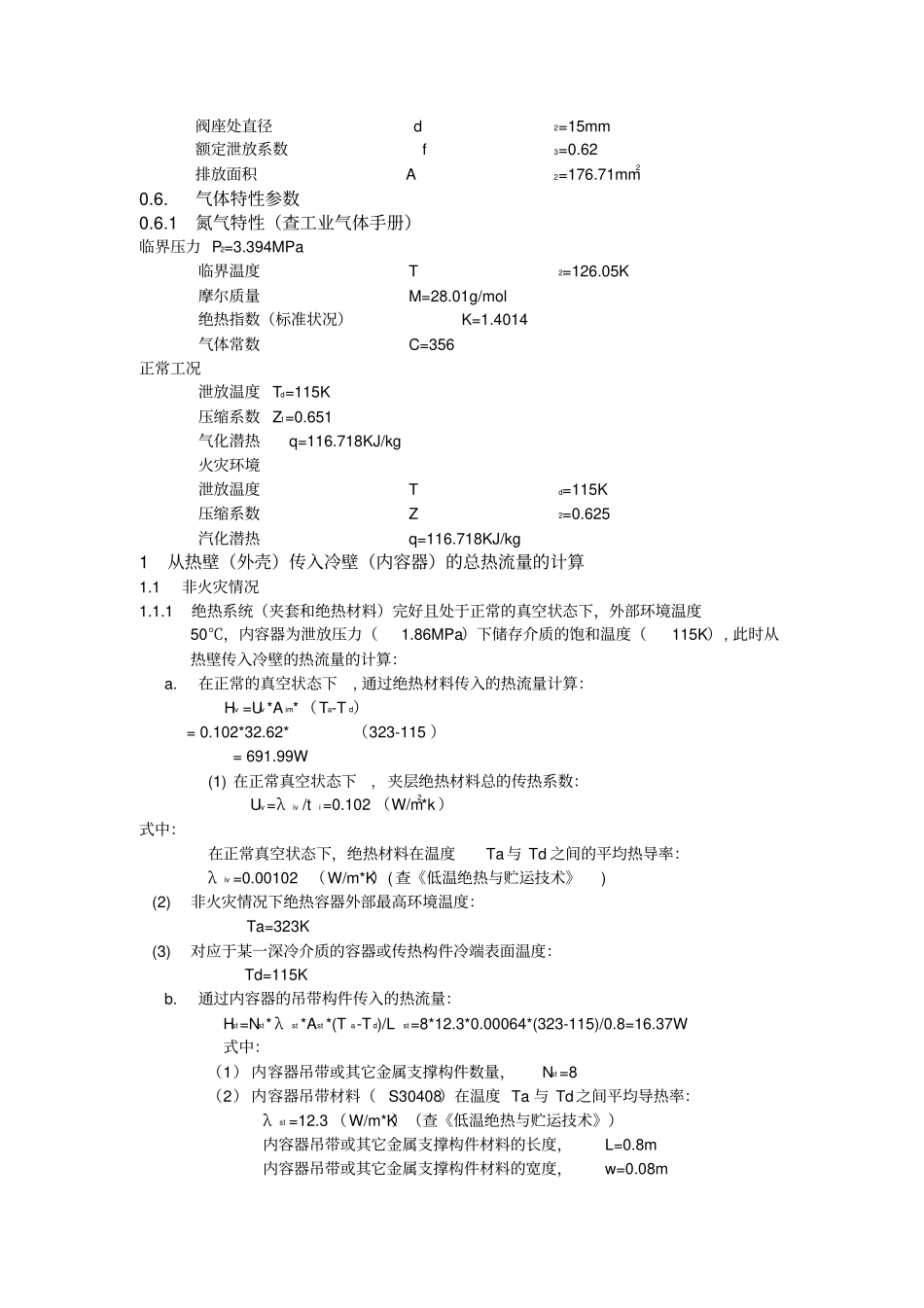

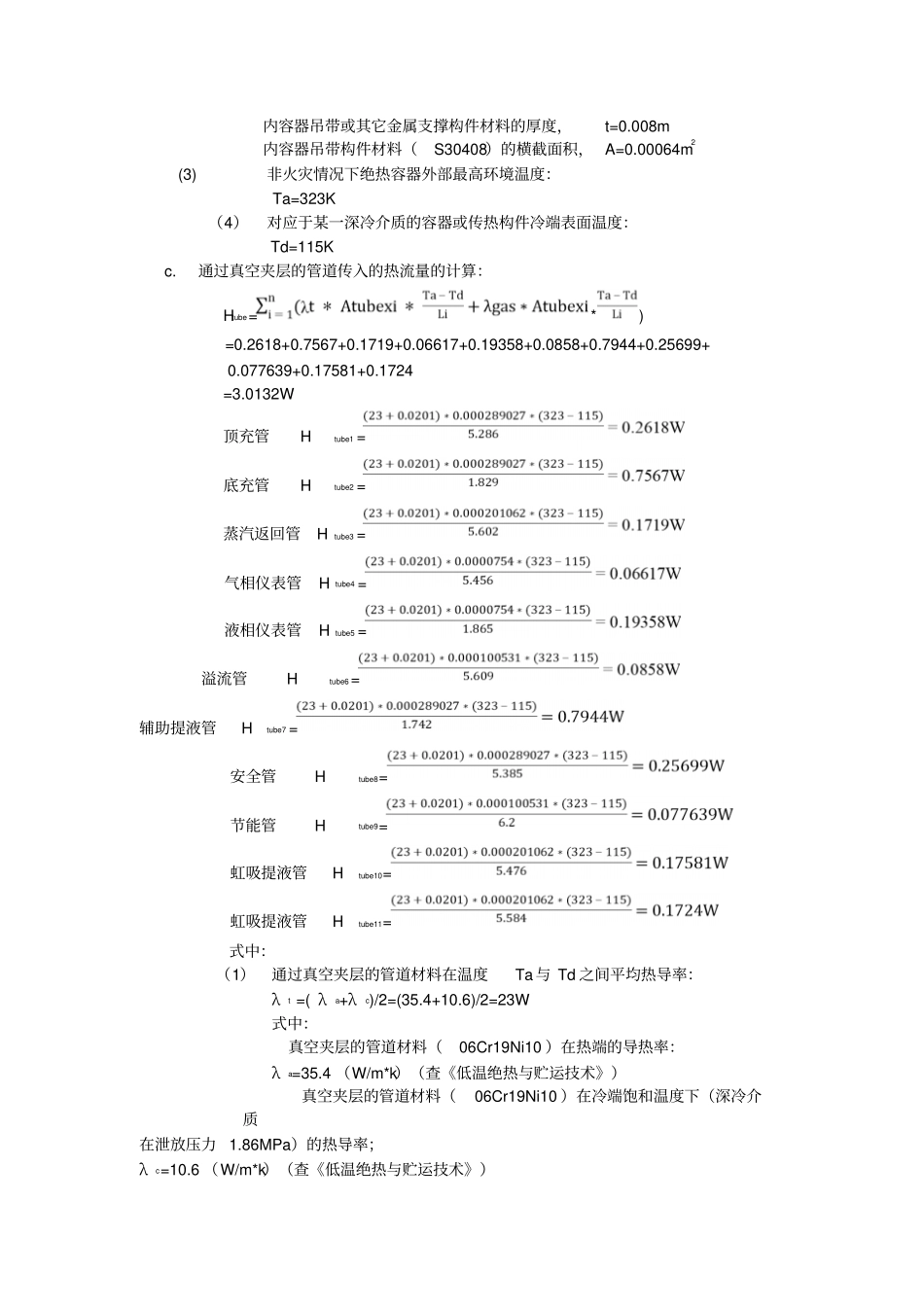

安全泄放量计算（VT10-16）（按 GB/T18442.6-2011 附录 A）0. 容器基本参数（数据）0.1 ． 容器尺寸数据内容器内直径Di=1890mm 内容器筒体壁厚 t1=10mm 内容器外直径 D0=1910mm 内容器封头壁厚 t2= 12mm 内容器筒体长度 h1=3000mm 内容器壳体外表面积 S1=π * D 0*h 1=18m2内容器封头外表面积 S2=4.14m2内容器壳体外表面积 S3=2*S2+S1=26.28m2外容器内直径 D1=2300mm 外容器筒体壁厚 t3=8mm 外容器外直径 D2=2316mm 外容器筒体长度 h3=3860mm 外容器筒体内表面积 S4=π *D1*h 3=27.89m2外容器封头内表面积 S5=5.53m2外容器壳体内表面积 S6=2*S5+S4=38.95m2容器内液位高度 h4=3955mm 0.2.容器所用绝热材料数据绝热层材料导热系数（正常工况下）λiv =0.00102 W/m*k 绝热材料的导热系数（火灾环境）λif =0.0295 W/m*k 绝热层厚度 ti =10mm 绝热层内外表面积的算术平均值 Aim=(S 3+S6)/2=32.62m20.3.容器设计参数内容器设计压力 P=1.6MPa 内容器设计温度 T1=77K 安全阀整定压力 P1=1.6MPa 安全阀泄放压力控制在 Pd=1.86MPa 爆破片泄放压力控制在Pb=1.956MPa 0.4.安全阀参数安全阀型号 DAH-15A1 进出口尺寸进口： M30*1.5 外螺纹，出口：G3/4 内螺纹阀座处直径 d1=15mm 排放面积 A1=176.71mm2工厂泄放系数 f1=0.18 额定泄放系数 f2=0.9*f1=0.162 安全阀出口侧压力 P0=0.1MPa 0.5.爆破片参数爆破片型号 YC8-1.86-22 进出口尺寸 1/2’’ NPT 阀座处直径 d2=15mm 额定泄放系数 f3=0.62 排放面积 A2=176.71mm20.6.气体特性参数0.6.1 氮气特性（查工业气体手册）临界压力 P2=3.394MPa 临界温度 T2=126.05K 摩尔质量 M=28.01g/mol 绝热指数（标准状况） K=1.4014 气体常数 C=356 正常工况泄放温度Td=115K 压缩系数Z1=0.651 气化潜热 q=116.718KJ/kg 火灾环境泄放温度 Td=115K 压缩系数 Z2=0.625 汽化潜热 q=116.718KJ/kg 1从热壁（外壳）传入冷壁（内容器）的总热流量的计算1.1 非火灾情况1.1.1 绝热系统（夹套和绝热材料）完好且处于正常的真空状态下，外部环境温度50℃，内容器为泄放压力（1.86MPa）下储存介质的饱和温度（115K）, 此时从热壁传入冷壁的热流量的计算：a. 在正常的真空状态下, 通过绝热材料传入的热流量计算：Hiv =Uiv*A im* （Ta-T d） = 0.102*32.62*（323-115 ）= 691.99W (1) 在正常真空状态下, 夹层绝热材...
