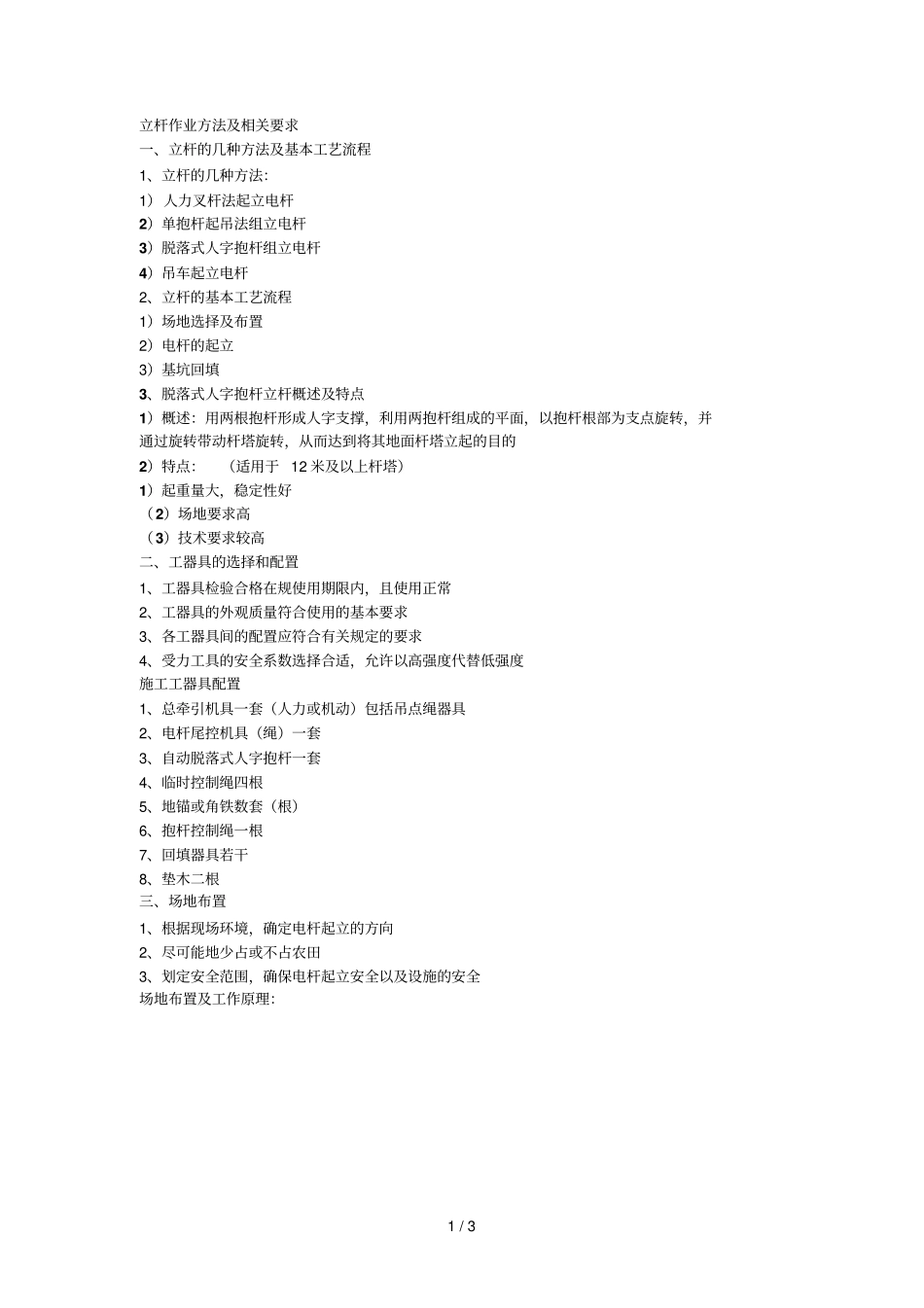

1 / 3 立杆作业方法及相关要求一、立杆的几种方法及基本工艺流程1、立杆的几种方法：1）人力叉杆法起立电杆2）单抱杆起吊法组立电杆3）脱落式人字抱杆组立电杆4）吊车起立电杆2、立杆的基本工艺流程1）场地选择及布置2）电杆的起立3）基坑回填3、脱落式人字抱杆立杆概述及特点1）概述：用两根抱杆形成人字支撑，利用两抱杆组成的平面，以抱杆根部为支点旋转，并通过旋转带动杆塔旋转，从而达到将其地面杆塔立起的目的2）特点：（适用于 12 米及以上杆塔）1）起重量大，稳定性好（2）场地要求高（3）技术要求较高二、工器具的选择和配置1、工器具检验合格在规使用期限内，且使用正常2、工器具的外观质量符合使用的基本要求3、各工器具间的配置应符合有关规定的要求4、受力工具的安全系数选择合适，允许以高强度代替低强度施工工器具配置1、总牵引机具一套（人力或机动）包括吊点绳器具2、电杆尾控机具（绳）一套3、自动脱落式人字抱杆一套4、临时控制绳四根5、地锚或角铁数套（根）6、抱杆控制绳一根7、回填器具若干8、垫木二根三、场地布置1、根据现场环境，确定电杆起立的方向2、尽可能地少占或不占农田3、划定安全范围，确保电杆起立安全以及设施的安全场地布置及工作原理：2 / 3 四、脱落式人字抱杆组立电杆的安全注意事项1、施工现场必须统一指挥并有专职安全员现场监督2、抱杆的有效高度在0.8～1.1 倍的杆塔重心高3、抱杆的初始角应控制在55° ～ 65° 的范围内4、四周操作控制点距杆中心的距离应大于1.2 倍的杆高5、整个起立过程中，应始终保持“四点同一垂面上” 6、起立要平稳、匀速，避免不必要的冲击7、脱帽角控制在60° ～ 70° ，电杆起立到80° ～ 85° 左右时，应停止牵引，用控制绳进行正位调整8、在完成杆塔校正、拉线制作且电杆定位稳定后方可上杆作9、立杆过程中，除指挥人及指定人员外，其他人员必须在杆高的1.2 倍以外的距离10、电杆直立后，未完成回填土（或大型电杆的拉线制作未完成），杆根未固定牢固，不允许上杆作业立杆过程分解示意图：五、基坑回填的基本要求（1）当电杆立起并调正后，应立即回填土并分层夯实（2）拉线坑、杆坑的回填土，应每填入300mm 夯实一次（3）基坑填满后，地面上还要培起高出地面0.3m 的防沉土台3 / 3 （4）待杆基回填土完全牢固后，才可进行登杆工作（5）在拉线和电杆易受洪水冲刷的地方，应设保护桩或采取其他加固措施
