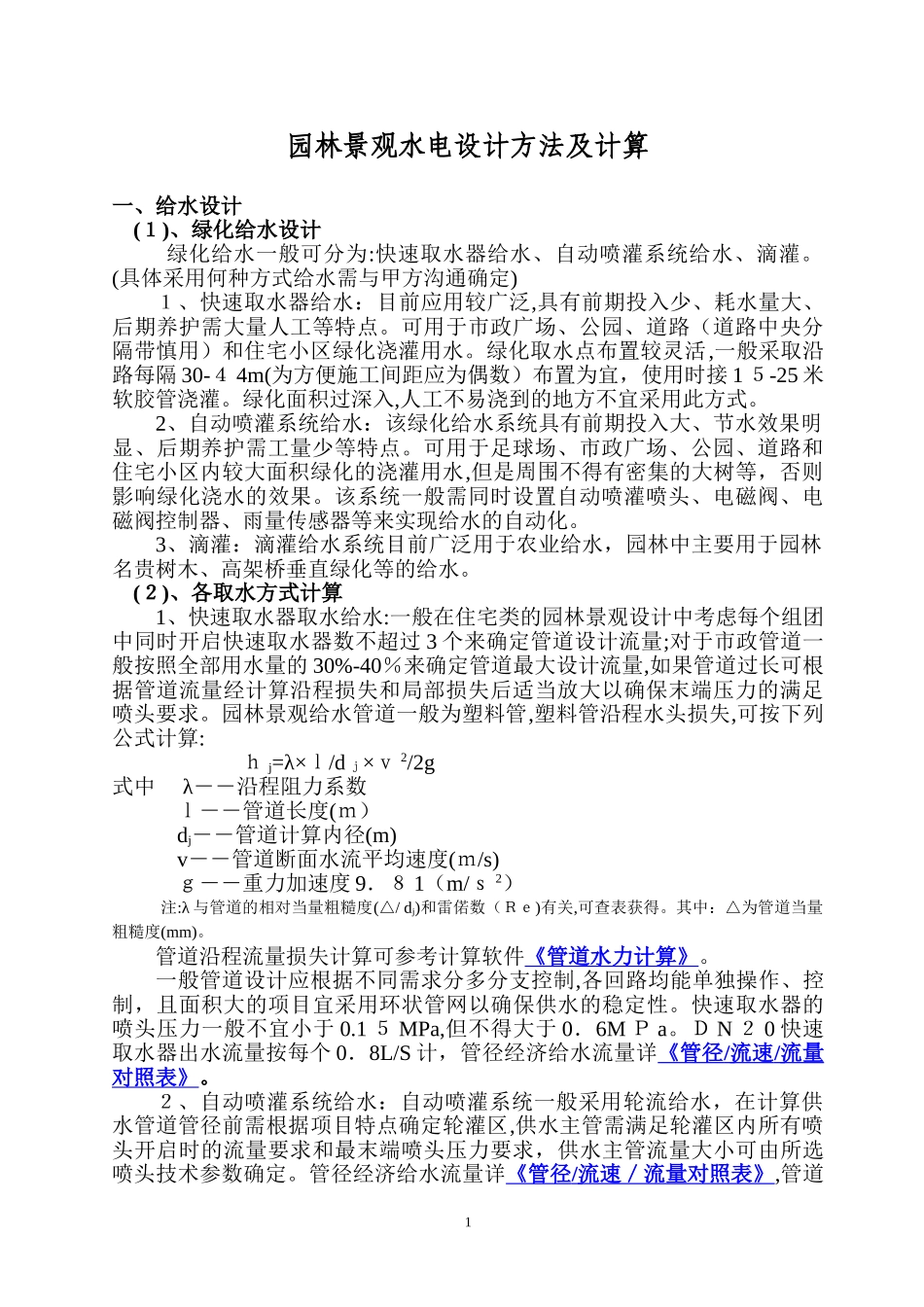

园林景观水电设计方法及计算一、给水设计(１)、绿化给水设计绿化给水一般可分为:快速取水器给水、自动喷灌系统给水、滴灌。(具体采用何种方式给水需与甲方沟通确定)１、快速取水器给水：目前应用较广泛,具有前期投入少、耗水量大、后期养护需大量人工等特点。可用于市政广场、公园、道路（道路中央分隔带慎用）和住宅小区绿化浇灌用水。绿化取水点布置较灵活,一般采取沿路每隔30-４4m(为方便施工间距应为偶数）布置为宜，使用时接1５-25米软胶管浇灌。绿化面积过深入,人工不易浇到的地方不宜采用此方式。2、自动喷灌系统给水：该绿化给水系统具有前期投入大、节水效果明显、后期养护需工量少等特点。可用于足球场、市政广场、公园、道路和住宅小区内较大面积绿化的浇灌用水,但是周围不得有密集的大树等，否则影响绿化浇水的效果。该系统一般需同时设置自动喷灌喷头、电磁阀、电磁阀控制器、雨量传感器等来实现给水的自动化。3、滴灌：滴灌给水系统目前广泛用于农业给水，园林中主要用于园林名贵树木、高架桥垂直绿化等的给水。(２)、各取水方式计算1、快速取水器取水给水:一般在住宅类的园林景观设计中考虑每个组团中同时开启快速取水器数不超过3个来确定管道设计流量;对于市政管道一般按照全部用水量的30%-40％来确定管道最大设计流量,如果管道过长可根据管道流量经计算沿程损失和局部损失后适当放大以确保末端压力的满足喷头要求。园林景观给水管道一般为塑料管,塑料管沿程水头损失,可按下列公式计算:ｈj=λ×ｌ/dｊ×ｖ2/2g式中λ――沿程阻力系数ｌ――管道长度(ｍ）dj――管道计算内径(m)v――管道断面水流平均速度(ｍ/s)ｇ――重力加速度9．８1（m/ｓ2）注:λ与管道的相对当量粗糙度(△/dj)和雷偌数（Ｒｅ)有关,可查表获得。其中：△为管道当量粗糙度(mm)。管道沿程流量损失计算可参考计算软件《管道水力计算》。一般管道设计应根据不同需求分多分支控制,各回路均能单独操作、控制，且面积大的项目宜采用环状管网以确保供水的稳定性。快速取水器的喷头压力一般不宜小于0.1５MPa,但不得大于0．6MＰa。ＤN２0快速取水器出水流量按每个0．8L/S计，管径经济给水流量详《管径/流速/流量对照表》。２、自动喷灌系统给水：自动喷灌系统一般采用轮流给水，在计算供水管道管径前需根据项目特点确定轮灌区,供水主管需满足轮灌区内所有喷头开启时的流量要求和最末端喷头压力要求，供水主管流量大小可由所选喷头技术参数确定。管径经济给水流量详《管径/流速／流量对照表》,管道1流量损失计算详《管道水力计算》。3、注意事项：如直接采用市政水供给，最不利端不能满足喷头或取水器压力要求,当相差不大时可适当放大管径,如相差过大，则必须增设加压泵。如果直接自行取水浇灌则根据以上管道流量损失和喷头或取水器等压力要求和管道设计流量进行选择水泵。如果设计过程中遇到矛盾点，以最不利因素取值,如绿化取水管道和水景初次给水管道量管道管径不同时,按最大值取值。(二）、水景给排水系统设计1、水景水池初次给水管一般参照管道给水设计经济流速取值，按照供满池水时间为3-4个小时,对于较大的水景池一般取７－8小时。为保证给水水源不被污染,给水口应位于水景水池常水位以上或在管道上加装防倒流设备。2、溢水、排空管道设计溢流管道一般选用管道的管径应比初次给水管道大一至二号,一般布置１-2个溢流口即可。大型水体如人工湖，需设置溢水围堰进行溢水。排空管道一般可按水景内水量8小时排空计算，当池容量特别大时排空时间也可扩大至12小时，溢水、排空管道排水能力计算可参考《排水管渠流量计算》。3、景观循环水管网设计景观循环水管网需满足水景效果水量要求。园林景观水景主要有2大类，一类是跌水水景（含瀑布）,一类时涌泉等喷嘴喷水。此类水景的设计主要是要确定循环泵的流量和扬程，水泵流量要大于满足跌水水景效果所需水流量,水泵扬程大于端点设备工作压力与物理自然落差及沿程水头损失之和。园林景观跌水流量可按水利中的矩形溢流堰来计算,公式如下:Q＝mｂ√2ｇＨ3/2式中Q――流量（m３／ｓ）ｂ――堰宽（m）H――堰上水头(ｍ)ｇ――重力加速度9．81(m/s2）m――流量系数其...
