隧道全断面开挖工艺

隧道全断面开挖工艺_第1页
1/14
隧道全断面开挖工艺_第2页
2/14
隧道全断面开挖工艺_第3页
3/14

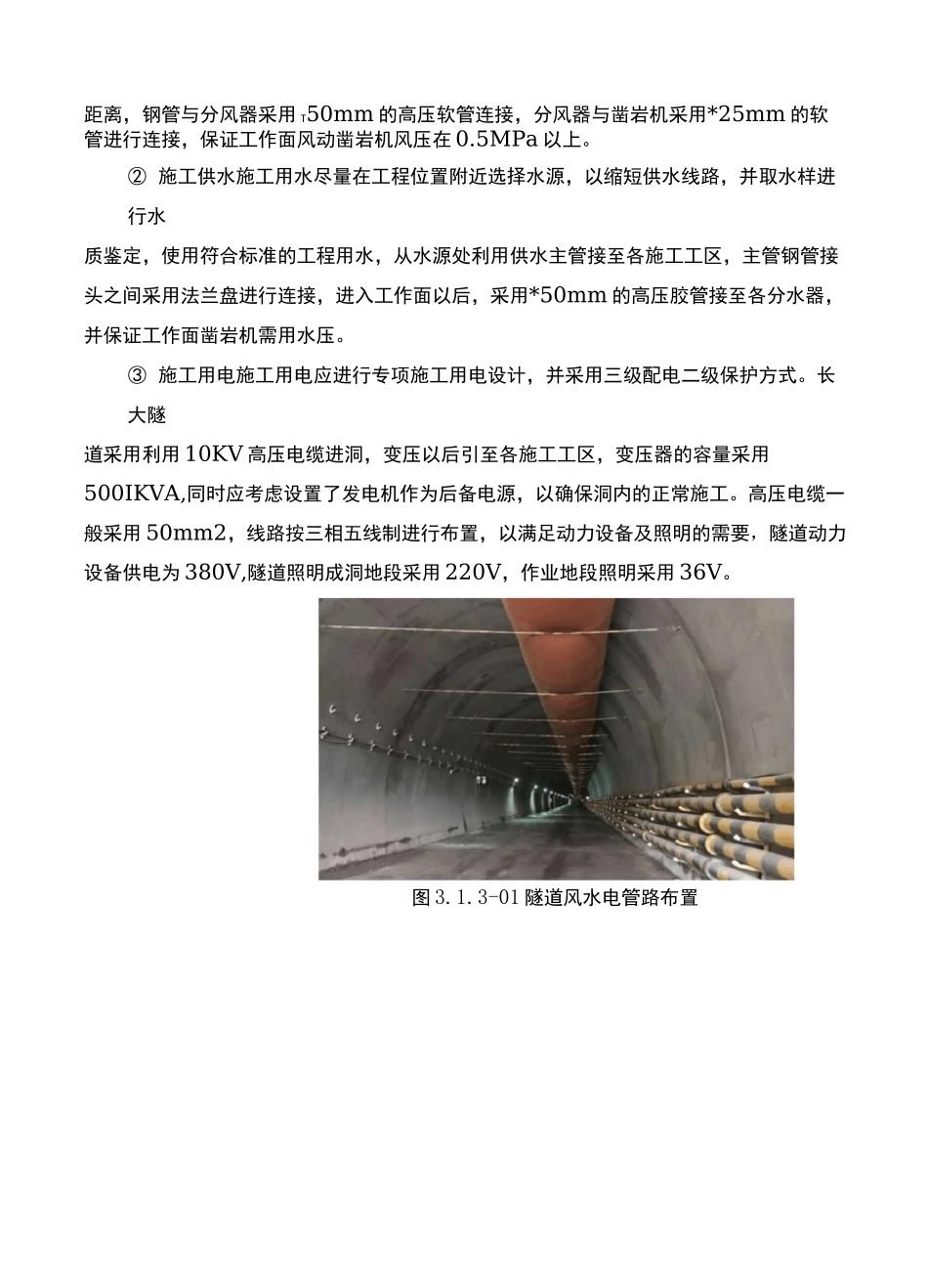

3.隧道洞身开挖施工工艺3.1 全断面开挖方法按设计将整个开挖断面采用一次性开挖成形(主要是爆破或机械开挖)、初期支护一次到位,再施作衬砌的施工方法叫全断面开挖法。3.1.1 适用范围全断面法主要适用于 I〜川级围岩;当断面在 50m2以下,隧道又处于 W 级围岩地层时,为了减少对地层的扰动次数,在进行局部注浆等辅助施工加固地层后,也可采用全断面法施工,但在第四纪地层中时,断面面积一般在 20m2以下,施工中仍需特别注意。山岭隧道及小断面城市地下电力、热力、电信等管道多用此法。图 3.1.1 隧道全断面开挖图(1)优点① 可以减少开挖对围岩的扰动次数,有利于围岩天然承载拱的形成;② 全断面开挖法有较大的作业空间,有利于采用大型配套机械化作业,提高施工速度,防水处理简单,且工序少,便于施工组织和管理。(2)缺点① 对地质条件要求严格,围岩必须有足够的自稳能力;② 由于开挖面较大,围岩相对稳定性降低,且每循环工作量相对较大;③ 当采用钻爆法开挖时,每次深孔爆破震动较大,因此要求进行精心的钻爆设计和严格的控制爆破作业。3.1.2 施工工艺流程3.1.3 施工工艺(1)施工准备① 施工供风施工供风应按照工程特点、工区划分、工区承担施工长度及同时作业面个数根据每个工区洞内用风量的大小,独立设置供风系统。同时在计算各供风参数时,应考虑供风过程中风量、风压的损失,计算配置空压机型号和数量。根据计算采用管径适合的钢管,钢管节间法兰盘接头采用石棉衬垫,保证接头严密,不漏风,管路前端至工作面保持 30m 的距离,钢管与分风器采用 T50mm 的高压软管连接,分风器与凿岩机采用*25mm 的软管进行连接,保证工作面风动凿岩机风压在 0.5MPa 以上。② 施工供水施工用水尽量在工程位置附近选择水源,以缩短供水线路,并取水样进行水质鉴定,使用符合标准的工程用水,从水源处利用供水主管接至各施工工区,主管钢管接头之间采用法兰盘进行连接,进入工作面以后,采用*50mm 的高压胶管接至各分水器,并保证工作面凿岩机需用水压。③ 施工用电施工用电应进行专项施工用电设计,并采用三级配电二级保护方式。长大隧道采用利用 10KV 高压电缆进洞,变压以后引至各施工工区,变压器的容量采用500IKVA,同时应考虑设置了发电机作为后备电源,以确保洞内的正常施工。高压电缆一般采用 50mm2,线路按三相五线制进行布置,以满足动力设备及照明的需要,隧道动力设备供电为 380V,隧道照明成洞地段采...
