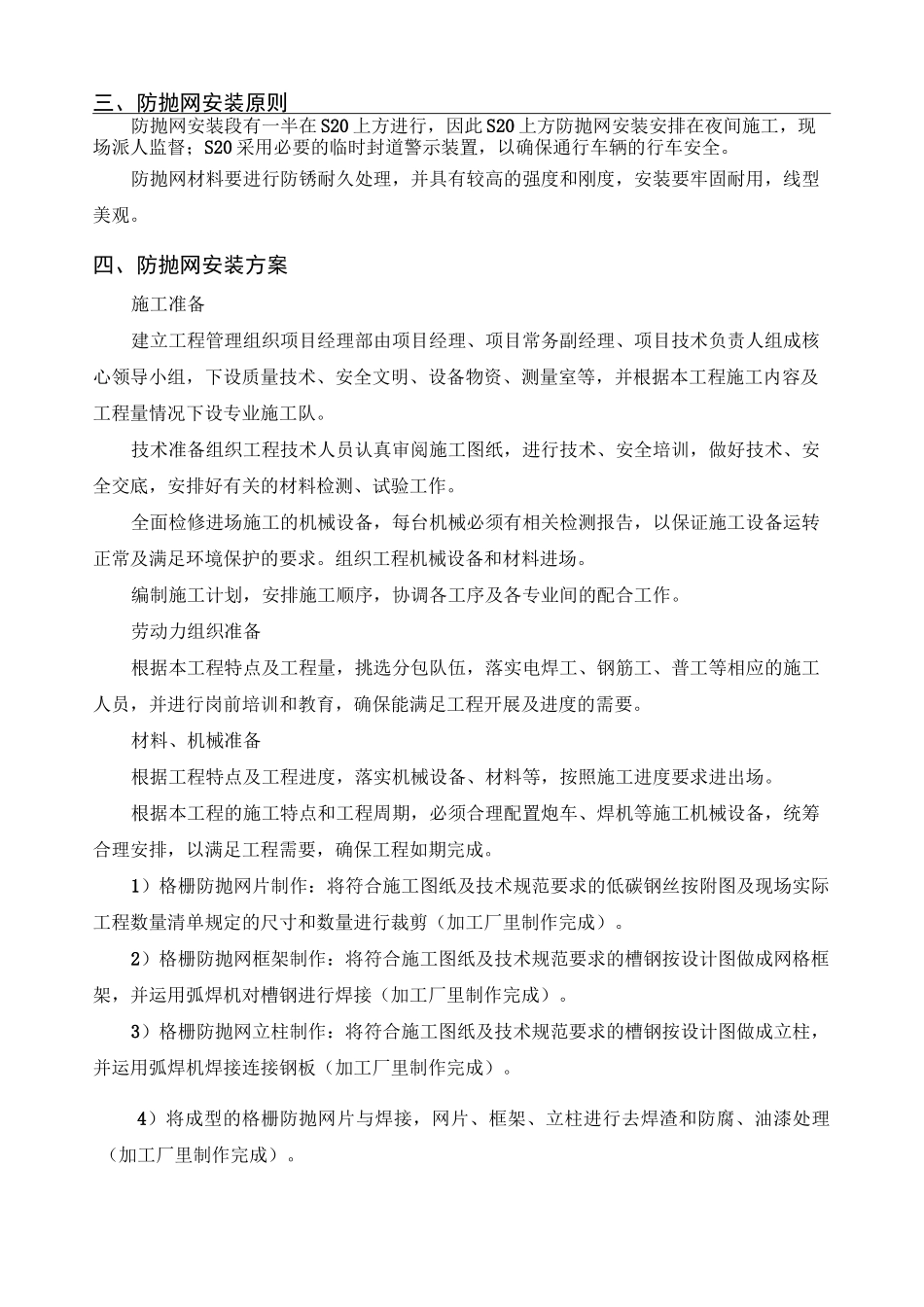

工程简述申江路(中环线〜S2)高架专用道工程属于迪士尼乐园外围市政配套项目，北起已建的中环线申线路立交，向南经军民公路、殷军路、纬四路、沔北路、康桥东路、S20、S2,南至迪士尼主体乐园西入口入园大道，全长。本标段工程为申江路(中环线〜S2)高架专用道工程 5 标，起讫桩号为 K3+194〜K4+954,全长 1760m。本标段钢筋混凝土栏杆防抛网设置桩号范围：K3+230〜K3+315,双侧总长 170m，其中有部分防抛网位于 S20 快速路正上方(具体布置见下图)。设计概况防抛网立柱：矩形钢管 150*100*6(L=2000)防抛网钢板网：1920**1230(网孔 30)防抛网预埋钢板：220*190*25钢板网焊接到由 5 号槽钢焊接组成的框架上，用六角螺栓将框架固结到矩形钢管上。二、编制依据施工图纸《工程测量规范》(GB50026—2007)；《上海市建设工程文明施工管理规定》、《上海市建设工程文明施工标准》；《建筑施工安全检查标准》(JGJ59—2011)《热轧钢板和钢带的尺寸、外形、重量及允许偏差》(GB709-2006)《冷拔异型钢管》(GB/T3094-2012《城市桥梁工程施工与质量验收规范》(CJJ2-2008)《钢结构焊接规范》(GB50661-2011)《涂装前钢材料表面锈蚀等级和除锈(GB/)《公路桥梁钢结构防腐涂装技术条件》(JT/T722-2008)《焊接质量要求金属材料的熔化焊》(GB/)《公路工程质量检验评定标准》(JTGF80/1-2004)以上标准和规范无年号的均以最新版本为准。三、防抛网安装原则防抛网安装段有一半在 S20 上方进行，因此 S20 上方防抛网安装安排在夜间施工，现场派人监督；S20 采用必要的临时封道警示装置，以确保通行车辆的行车安全。防抛网材料要进行防锈耐久处理，并具有较高的强度和刚度，安装要牢固耐用，线型美观。四、防抛网安装方案施工准备建立工程管理组织项目经理部由项目经理、项目常务副经理、项目技术负责人组成核心领导小组，下设质量技术、安全文明、设备物资、测量室等，并根据本工程施工内容及工程量情况下设专业施工队。技术准备组织工程技术人员认真审阅施工图纸，进行技术、安全培训，做好技术、安全交底，安排好有关的材料检测、试验工作。全面检修进场施工的机械设备，每台机械必须有相关检测报告，以保证施工设备运转正常及满足环境保护的要求。组织工程机械设备和材料进场。编制施工计划，安排施工顺序，协调各工序及各专业间的配合工作。劳动力组织准备根据本工程特点及工程量，挑选分包队伍，落实电焊工、钢筋工、普工等相应的施工人员，并进行岗前培训和...
