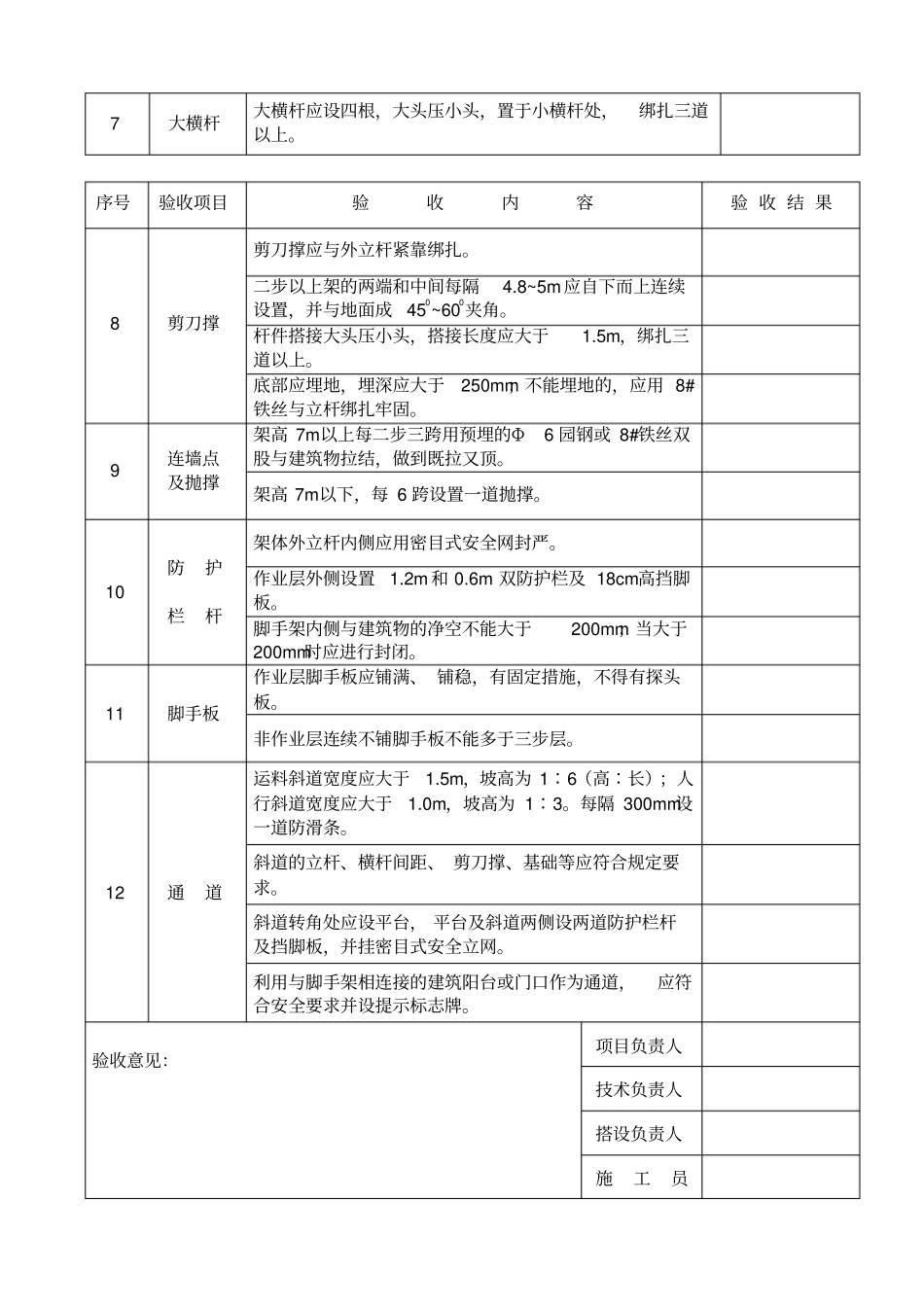

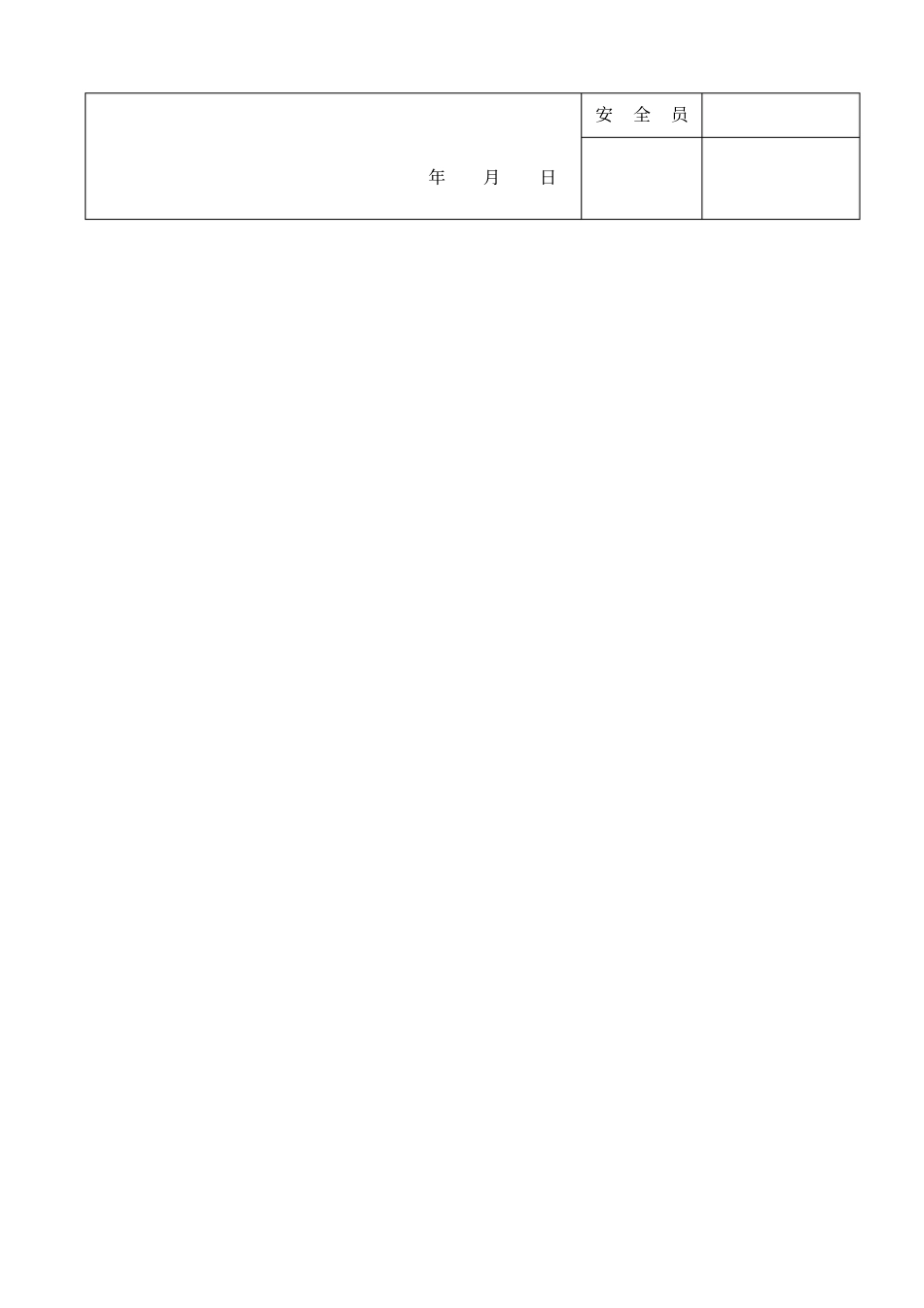

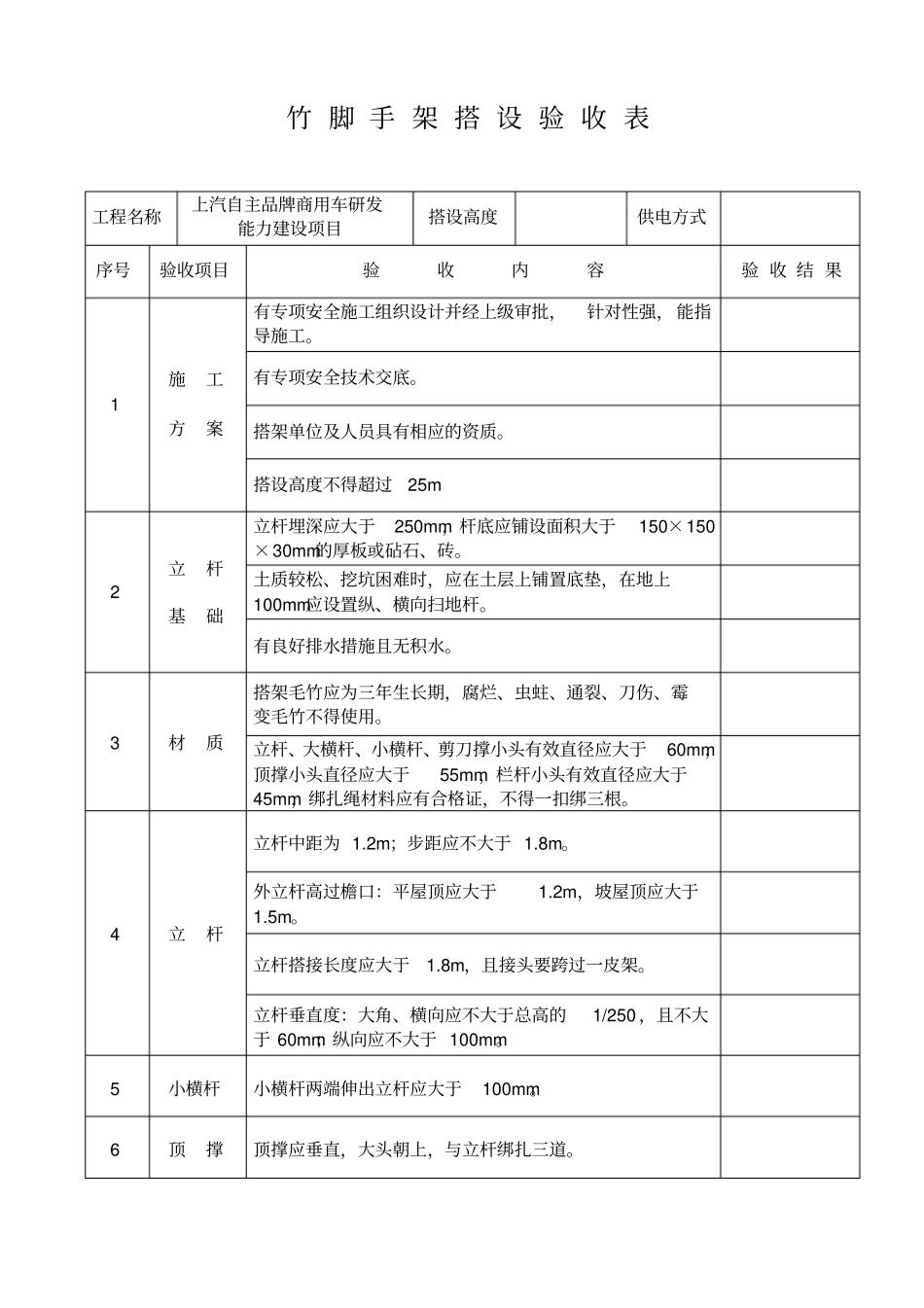

竹 脚 手 架 搭 设 验 收 表工程名称上汽自主品牌商用车研发能力建设项目搭设高度供电方式序号验收项目验收内容验 收 结 果1施工方案有专项安全施工组织设计并经上级审批，针对性强， 能指导施工。有专项安全技术交底。搭架单位及人员具有相应的资质。搭设高度不得超过25m2立杆基础立杆埋深应大于250mm，杆底应铺设面积大于150×150×30mm的厚板或砧石、砖。土质较松、挖坑困难时，应在土层上铺置底垫，在地上100mm应设置纵、横向扫地杆。有良好排水措施且无积水。3材质搭架毛竹应为三年生长期，腐烂、虫蛀、通裂、刀伤、霉变毛竹不得使用。立杆、大横杆、小横杆、剪刀撑小头有效直径应大于60mm，顶撑小头直径应大于55mm，栏杆小头有效直径应大于45mm，绑扎绳材料应有合格证，不得一扣绑三根。4立杆立杆中距为 1.2m；步距应不大于 1.8m。外立杆高过檐口：平屋顶应大于1.2m，坡屋顶应大于1.5m。立杆搭接长度应大于1.8m，且接头要跨过一皮架。立杆垂直度：大角、横向应不大于总高的1/250 ，且不大于 60mm；纵向应不大于 100mm。5小横杆小横杆两端伸出立杆应大于100mm。6顶撑顶撑应垂直，大头朝上，与立杆绑扎三道。7大横杆大横杆应设四根，大头压小头，置于小横杆处，绑扎三道以上。序号验收项目验收内容验 收 结 果8剪刀撑剪刀撑应与外立杆紧靠绑扎。二步以上架的两端和中间每隔4.8~5m应自下而上连续设置，并与地面成450~600夹角。杆件搭接大头压小头，搭接长度应大于1.5m，绑扎三道以上。底部应埋地，埋深应大于250mm；不能埋地的，应用 8#铁丝与立杆绑扎牢固。9连墙点及抛撑架高 7m以上每二步三跨用预埋的Φ6 园钢或 8#铁丝双股与建筑物拉结，做到既拉又顶。架高 7m以下，每 6 跨设置一道抛撑。10防护栏杆架体外立杆内侧应用密目式安全网封严。作业层外侧设置1.2m 和 0.6m 双防护栏及 18cm高挡脚板。脚手架内侧与建筑物的净空不能大于200mm；当大于200mm时应进行封闭。11脚手板作业层脚手板应铺满、 铺稳，有固定措施，不得有探头板。非作业层连续不铺脚手板不能多于三步层。12通道运料斜道宽度应大于1.5m，坡高为 1∶6（高∶长）；人行斜道宽度应大于1.0m，坡高为 1∶3。每隔 300mm设一道防滑条。斜道的立杆、横杆间距、 剪刀撑、基础等应符合规定要求。斜道转角处应设平台， 平台及斜道两侧设两道防护栏杆及挡脚板，并挂密目式安全立网。利用与脚手架相连接的建筑阳台或门口作为通道，应符合安全要求并设提示标志牌。验收意见：项目负责人技术负责人搭设负责人施工员年月日安全员
