简单望远物镜设计说明

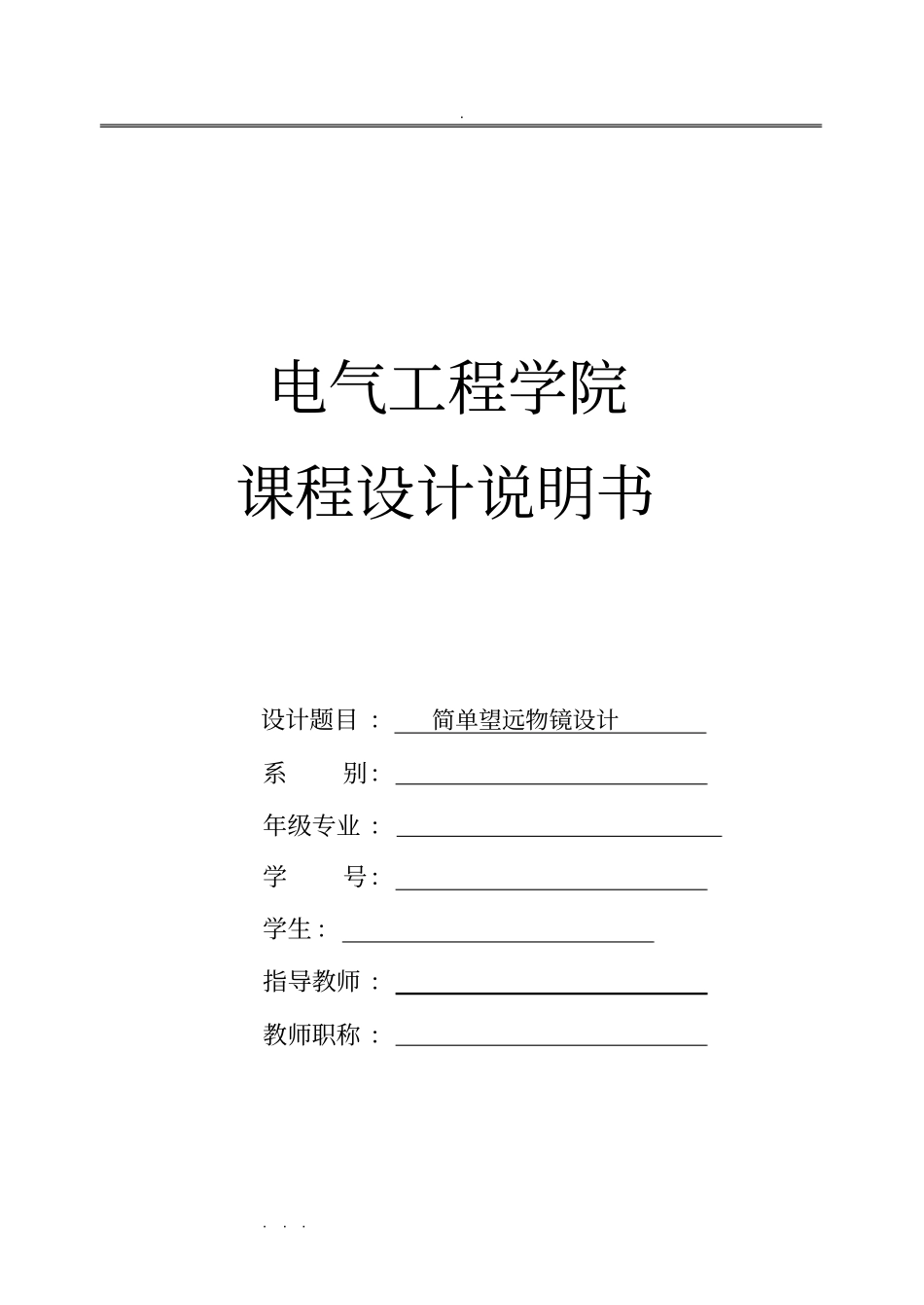

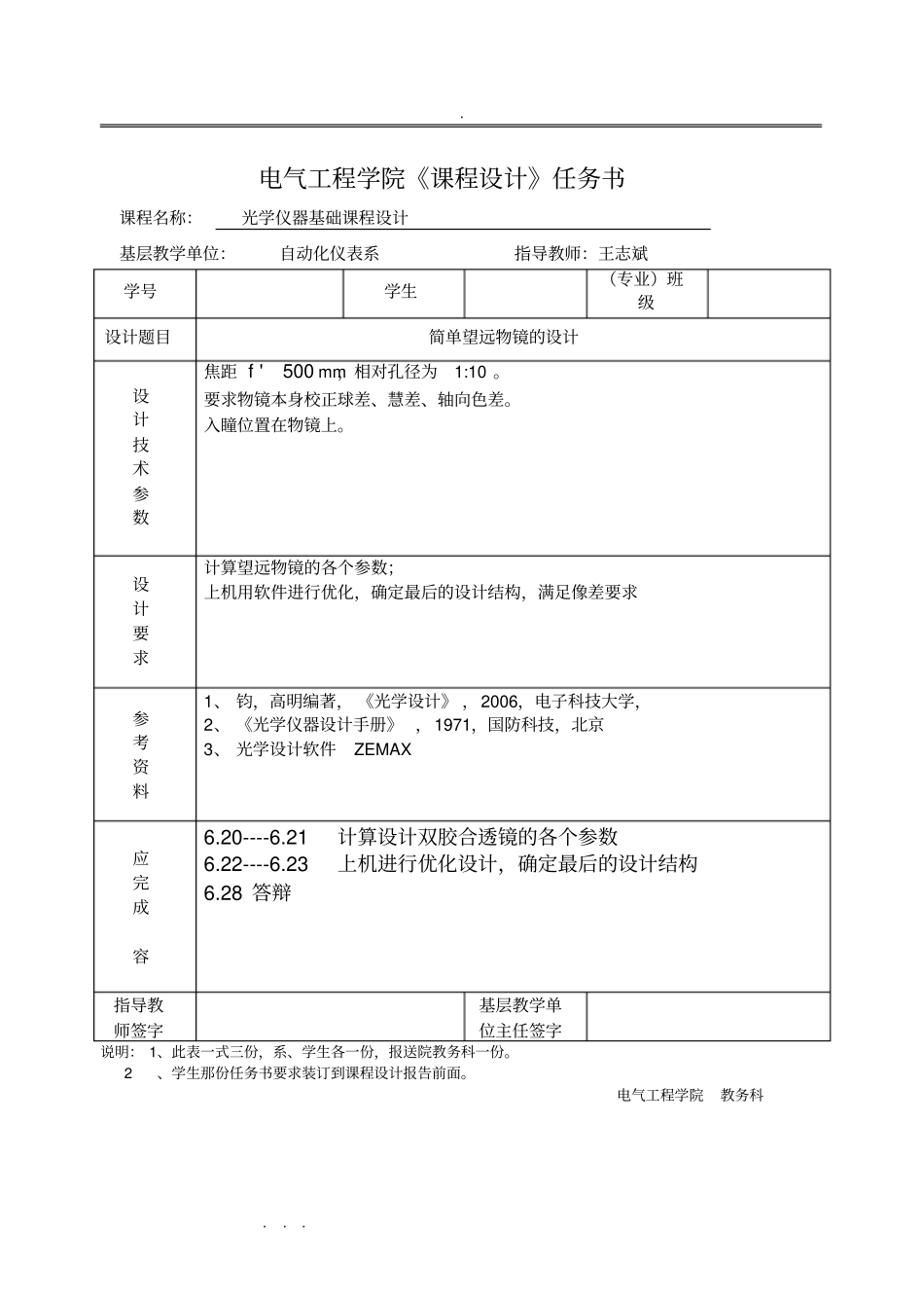

. . . . 电气工程学院课程设计说明书设计题目 ：简单望远物镜设计系别：年级专业 ：学号：学生 ：指导教师 ：教师职称 ：. . . . 电气工程学院《课程设计》任务书课程名称：光学仪器基础课程设计基层教学单位：自动化仪表系指导教师：王志斌学号学生（专业）班级设计题目简单望远物镜的设计设计技术参数焦距500'fmm，相对孔径为1:10 。要求物镜本身校正球差、慧差、轴向色差。入瞳位置在物镜上。设计要求计算望远物镜的各个参数；上机用软件进行优化，确定最后的设计结构，满足像差要求参考资料1、 钧，高明编著， 《光学设计》 ，2006，电子科技大学，2、 《光学仪器设计手册》 ，1971，国防科技，北京3、 光学设计软件ZEMAX 应完成容6.20----6.21计算设计双胶合透镜的各个参数6.22----6.23上机进行优化设计，确定最后的设计结构6.28 答辩指导教师签字基层教学单位主任签字说明： 1、此表一式三份，系、学生各一份，报送院教务科一份。 2、学生那份任务书要求装订到课程设计报告前面。电气工程学院教务科. . . . 目录第一章设计要求 ................ 1第二章设计方法和ZEMAX软件 .... 12.1 设计方法 ............................... 12.2 ZEMAX 软件介绍 ......................... 2第三章设计过程 ................ 33.1 P 、W法计算初始结构 . .................... 33.2 ZEMAX 软件优化曲率半径. ................. 7第四章像差分析 ............... 15心得体会 ...................... 17参考文献 ...................... 18. . . . 绪论在薄透镜组中，应用最多的是双胶合透镜， 因为它是能够满足一定的P、W、C 的最简单的结构形式。它是一种把低分散的冕牌玻璃正透镜和高分散的火石玻璃负透镜粘接而成的透镜。设计时，在蓝色（486.1nm），绿色（546.1nm）和红色（ 656.3nm）三个波长，对分散的不同值和透镜形状进行了优化，实现了最小色差。因此，此类透镜可在整个可见光区域使用。其球差在设计时也进行了优化，和单个透镜相比，双胶合透镜的球差要小的多。使用于无限远共轭状态时，其球差最小。摘要光学系统的初始结构计算通常采用以下两种方式：即代数法（解析法）和缩放法。代数法是根据初级相差理论来求解满足成像质量要求的初始结构的方法，又称 PW法; 而缩放法是根据已有光学技术资源和专利文献，选择其光学特性与所要求的相接近的结构作为初始结构的方法。ZEMAX...
