简单机械和功知识点归纳

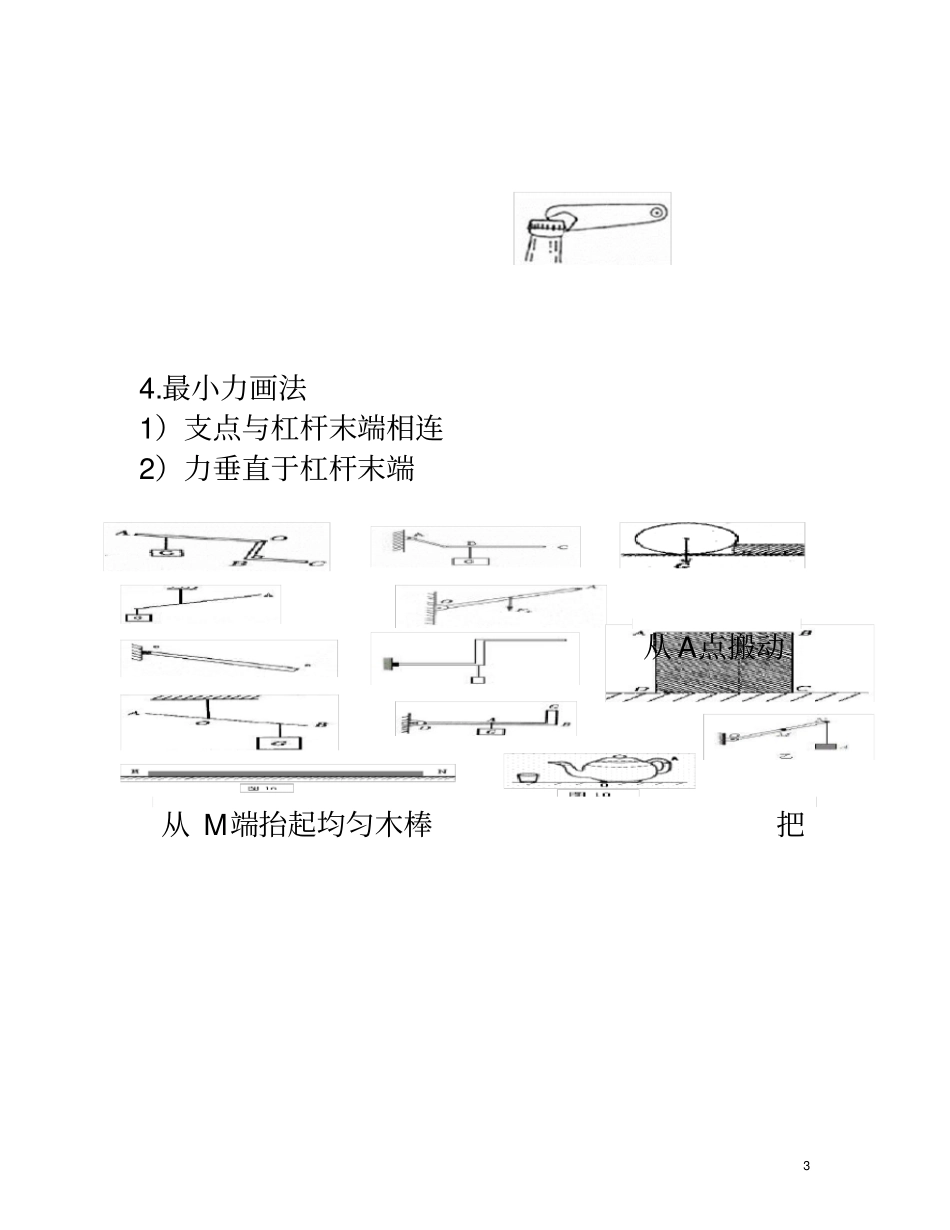

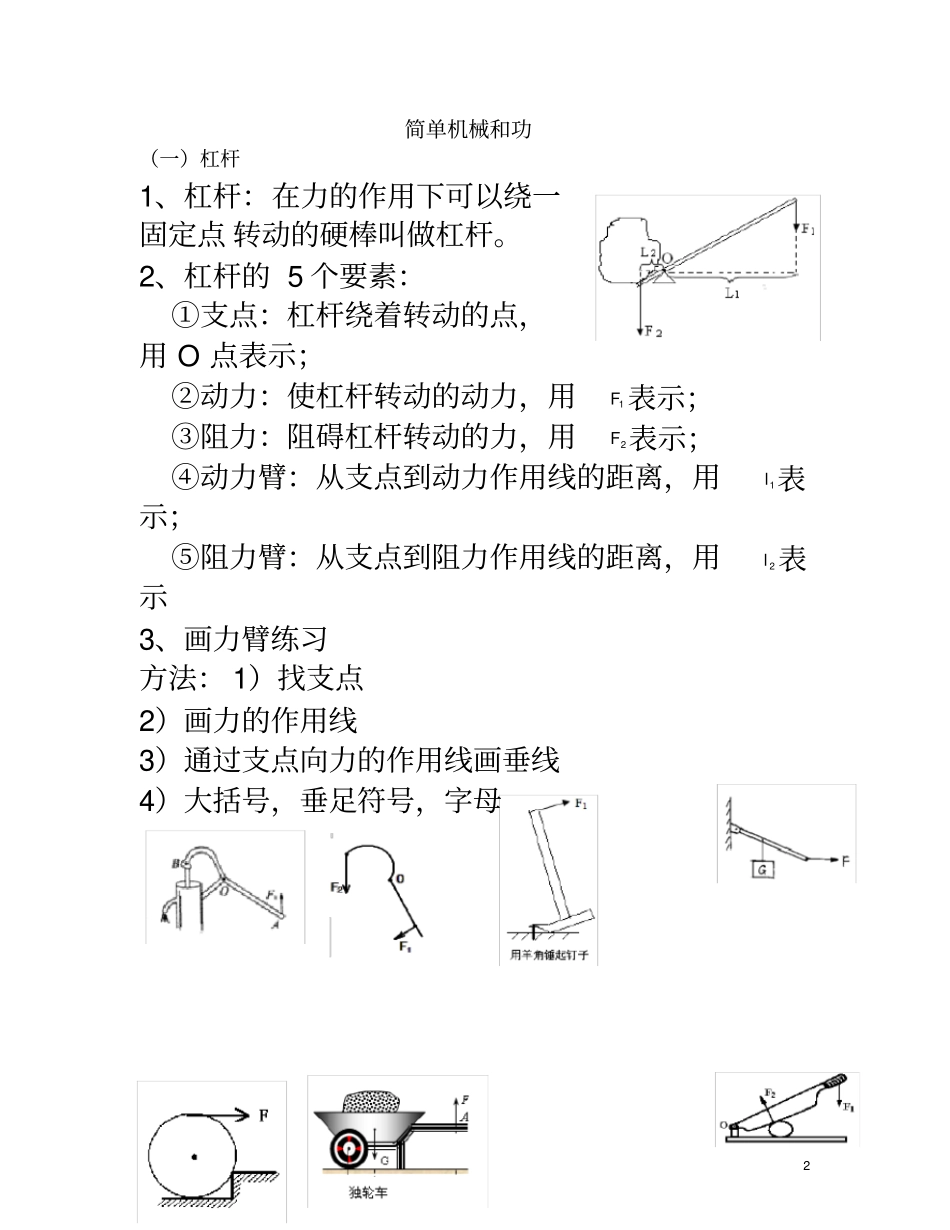

简单机械和功知识点归纳2 简单机械和功（一）杠杆1、杠杆：在力的作用下可以绕一固定点 转动的硬棒叫做杠杆。2、杠杆的 5 个要素：①支点：杠杆绕着转动的点，用 O 点表示；②动力：使杠杆转动的动力，用1F 表示；③阻力：阻碍杠杆转动的力，用2F 表示；④动力臂：从支点到动力作用线的距离，用1l 表示；⑤阻力臂：从支点到阻力作用线的距离，用2l 表示3、画力臂练习方法： 1）找支点2）画力的作用线3）通过支点向力的作用线画垂线4）大括号，垂足符号，字母3 4.最小力画法1）支点与杠杆末端相连2）力垂直于杠杆末端从 A点搬动从 M端抬起均匀木棒把4 5 杠杆平衡的条件（杠杆原理）：动力×动力臂 = 阻力×阻力臂，即2211lFlF杠杆静止或绕支点 匀速转动 时，说明杠杆处于平衡状态6 杠杆平衡条件的计算：例题 1.假如在一跷跷板中大人重750N，小女孩重250N。当大人离跷跷板的转轴0.5m 时，小女孩应该坐在哪里才能使跷跷板平衡？例题 2.如图，一轻质杆 OA 一端固定在竖直墙上，可绕 O 点转动，已知 0A=0.3cm，OB=0.2cm,在 A 点处悬挂一重物G，质量为 2kg，若在 B 处施一竖直向上的拉力 F，使杠杆在水平线上平衡，此时拉力F 为多少？例题 3.如图：OB=2BA ，物体重为 60N，不计杠杆自身重力，绳与杆的夹角为 30℃，则绳的拉力为多少？5 4、杠杆平衡的条件实验例题 1.在“探究杠杆的平衡条件 ”实验中，应先调节杠杆两端的平衡螺母，使杠杆在 ____位置平衡，这样做是为了便于测量____．如发现杠杆左端偏高，则可将右端的平衡螺母向_____调节，此后在整个实验过程中，能否再旋动两端的平衡螺母？ ______．下图是小明同学三次实验的情景，实验时所用的每个钩码重均为 0.5N，杠杆上刻线的间距为5cm，部分实验数据记录如下表: 实验次数动力F1/N 动力臂L1/cm 阻力F2/N 阻力臂L2/cm 1 1.5 10 1 2 1 20 10 3 1 20 1.5 10 （1）请将表格中的实验数据补充完整．6 （2）小明的第 3 次实验记录中有一个数据明显错误，它是 _________，错误原因是_____________________．（3）某次测量中， 在如图 14 所示的条件下杠杆已处于平衡状态．若小明同时拿走两边下方的两个钩码，则杠杆的 ________（“左”或“右”）端将下沉．为使杠杆恢复水平平衡， 小明应将左侧剩余的两个钩码移至 ________点处．答案 ：水平、力臂、左、左．①15、2；②20、弹簧测力计没有竖直向下拉（或动力臂测量错误）；...
