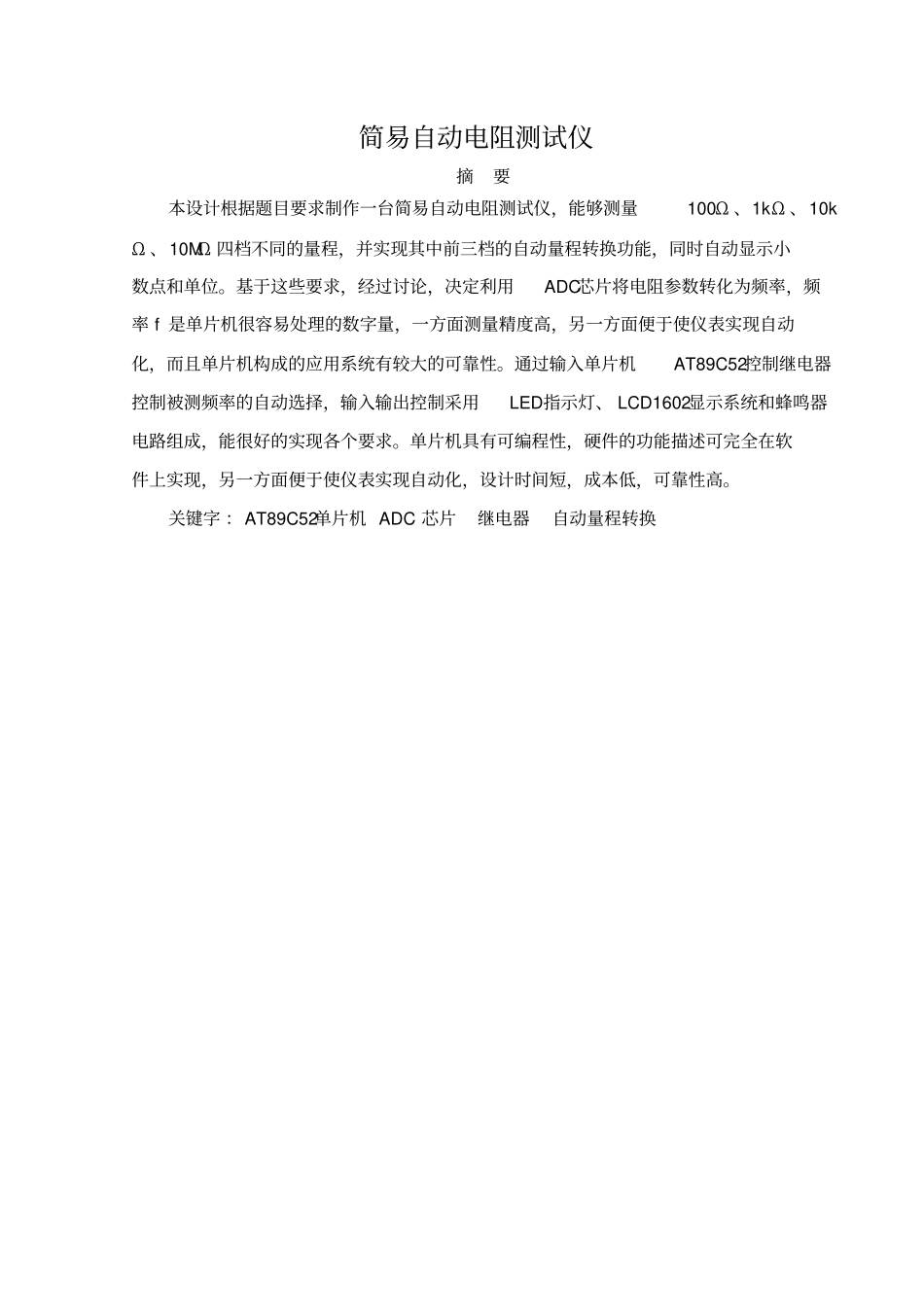

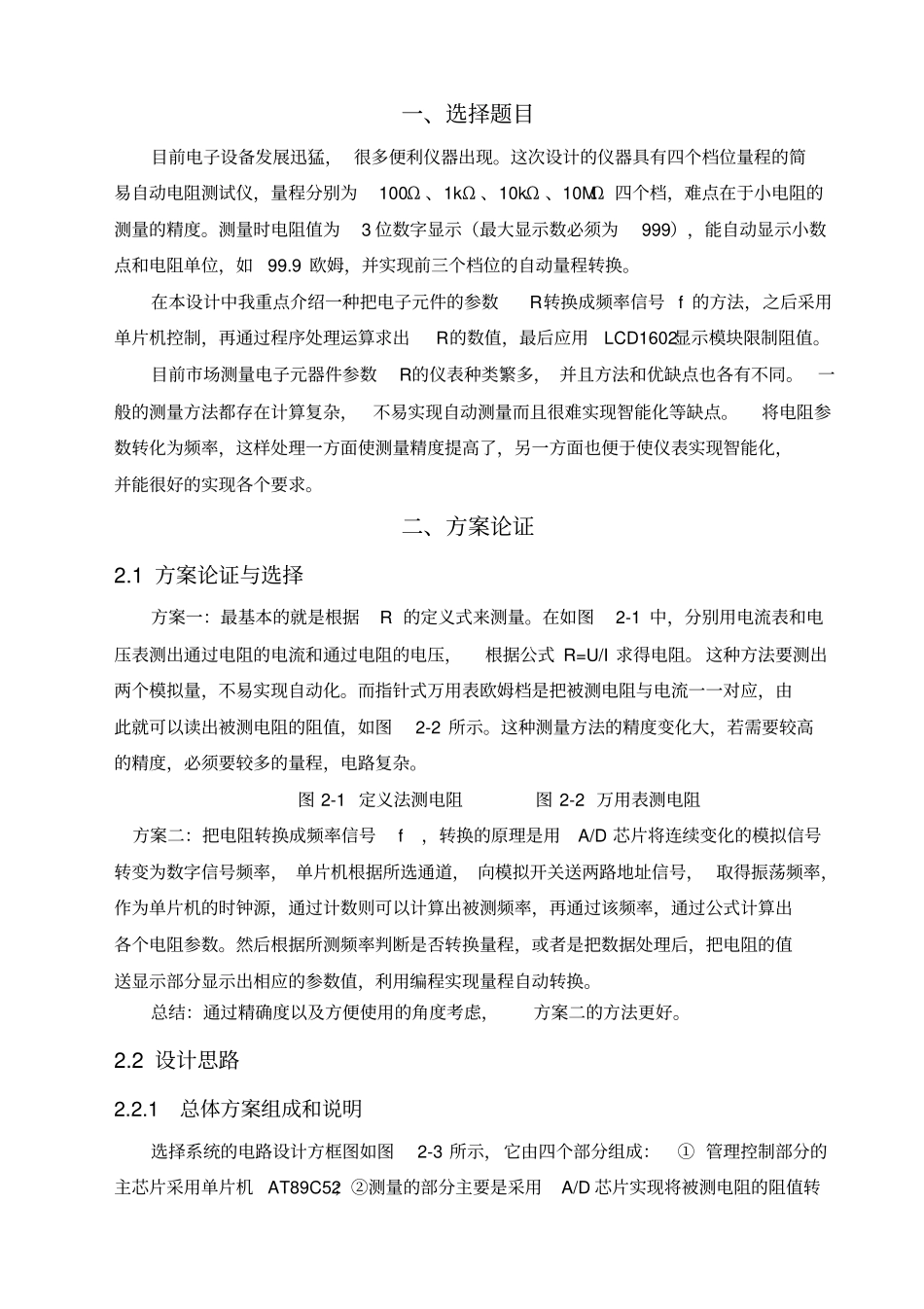

简易自动电阻测试仪摘要本设计根据题目要求制作一台简易自动电阻测试仪,能够测量100Ω 、1kΩ 、10kΩ 、10MΩ 四档不同的量程,并实现其中前三档的自动量程转换功能,同时自动显示小数点和单位。基于这些要求,经过讨论,决定利用ADC芯片将电阻参数转化为频率,频率 f 是单片机很容易处理的数字量,一方面测量精度高,另一方面便于使仪表实现自动化,而且单片机构成的应用系统有较大的可靠性。通过输入单片机AT89C52控制继电器控制被测频率的自动选择,输入输出控制采用LED指示灯、 LCD1602显示系统和蜂鸣器电路组成,能很好的实现各个要求。单片机具有可编程性,硬件的功能描述可完全在软件上实现,另一方面便于使仪表实现自动化,设计时间短,成本低,可靠性高。关键字 :AT89C52单片机 ADC 芯片继电器自动量程转换一、选择题目目前电子设备发展迅猛, 很多便利仪器出现。这次设计的仪器具有四个档位量程的简易自动电阻测试仪,量程分别为100Ω 、1kΩ 、10kΩ 、10MΩ 四个档,难点在于小电阻的测量的精度。测量时电阻值为3 位数字显示(最大显示数必须为999),能自动显示小数点和电阻单位,如99.9 欧姆,并实现前三个档位的自动量程转换。在本设计中我重点介绍一种把电子元件的参数R转换成频率信号 f 的方法,之后采用单片机控制,再通过程序处理运算求出R的数值,最后应用LCD1602显示模块限制阻值。目前市场测量电子元器件参数R的仪表种类繁多, 并且方法和优缺点也各有不同。一般的测量方法都存在计算复杂,不易实现自动测量而且很难实现智能化等缺点。将电阻参数转化为频率,这样处理一方面使测量精度提高了,另一方面也便于使仪表实现智能化,并能很好的实现各个要求。二、方案论证2.1 方案论证与选择方案一:最基本的就是根据 R 的定义式来测量。在如图2-1 中,分别用电流表和电压表测出通过电阻的电流和通过电阻的电压,根据公式 R=U/I 求得电阻。 这种方法要测出两个模拟量,不易实现自动化。而指针式万用表欧姆档是把被测电阻与电流一一对应,由此就可以读出被测电阻的阻值,如图2-2 所示。这种测量方法的精度变化大,若需要较高的精度,必须要较多的量程,电路复杂。图 2-1 定义法测电阻图 2-2 万用表测电阻方案二:把电阻转换成频率信号 f ,转换的原理是用A/D 芯片将连续变化的模拟信号转变为数字信号频率, 单片机根据所选通道, 向模拟开关送两路地址信号, 取得振荡频率,作为单片机的...
