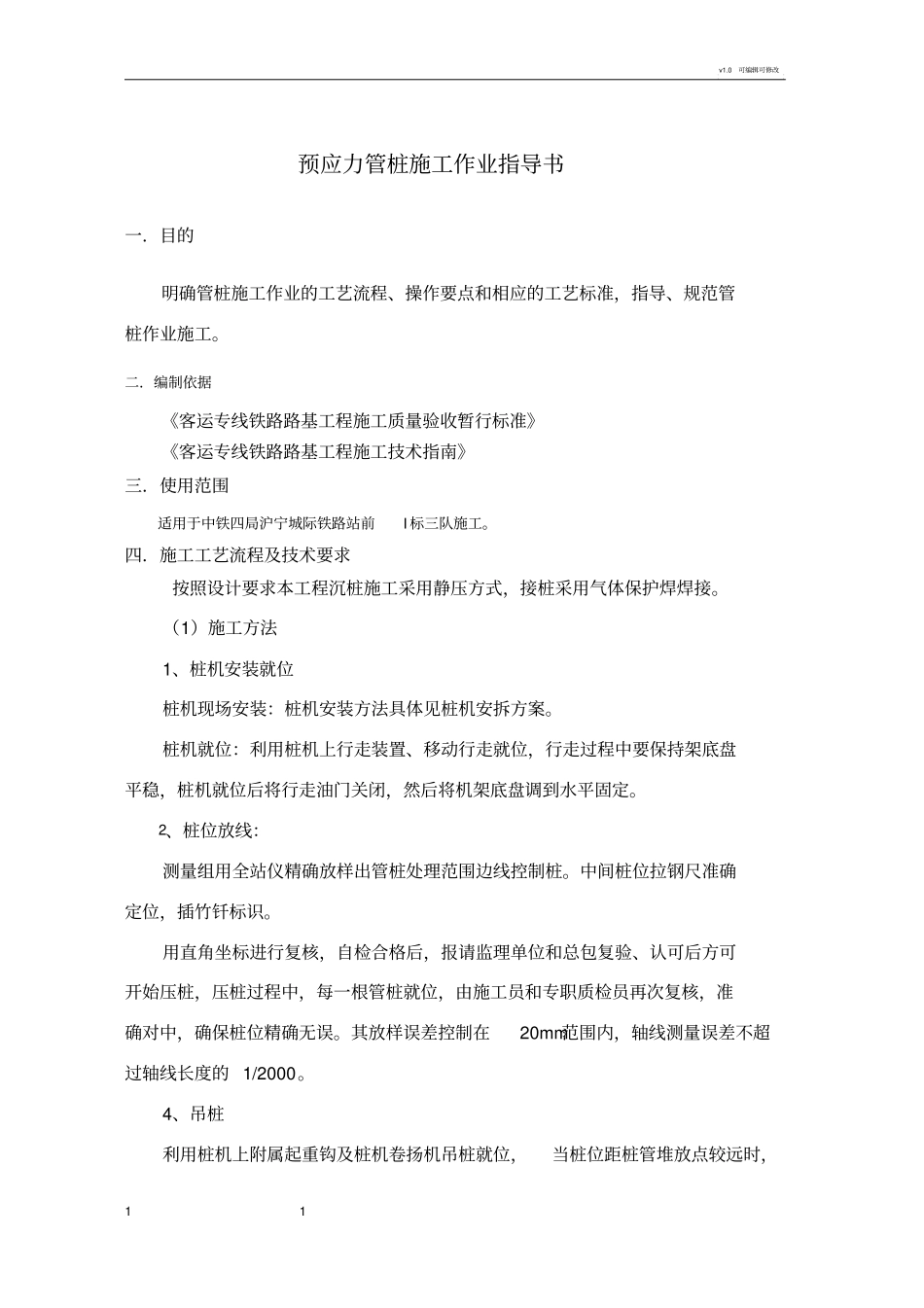

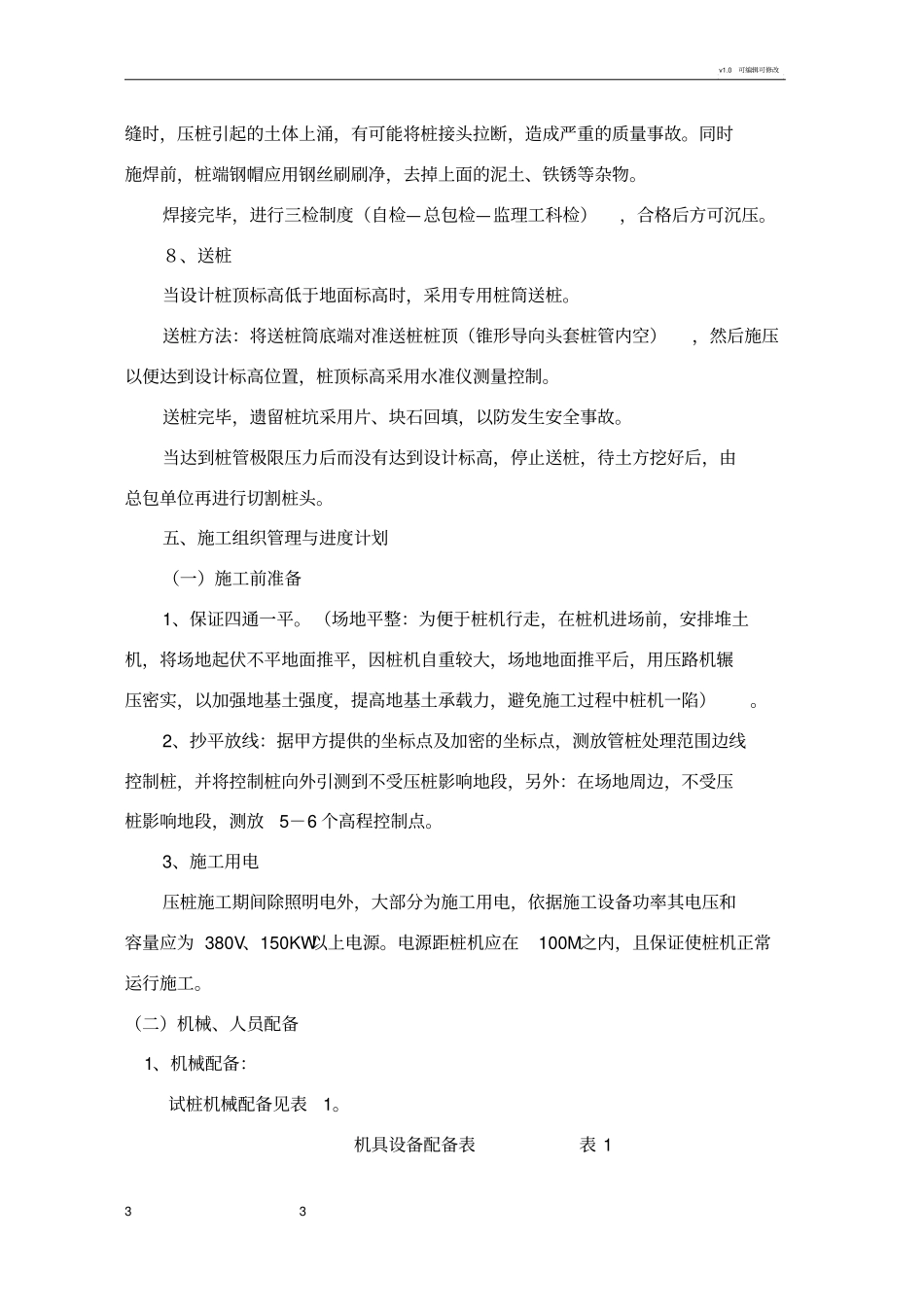

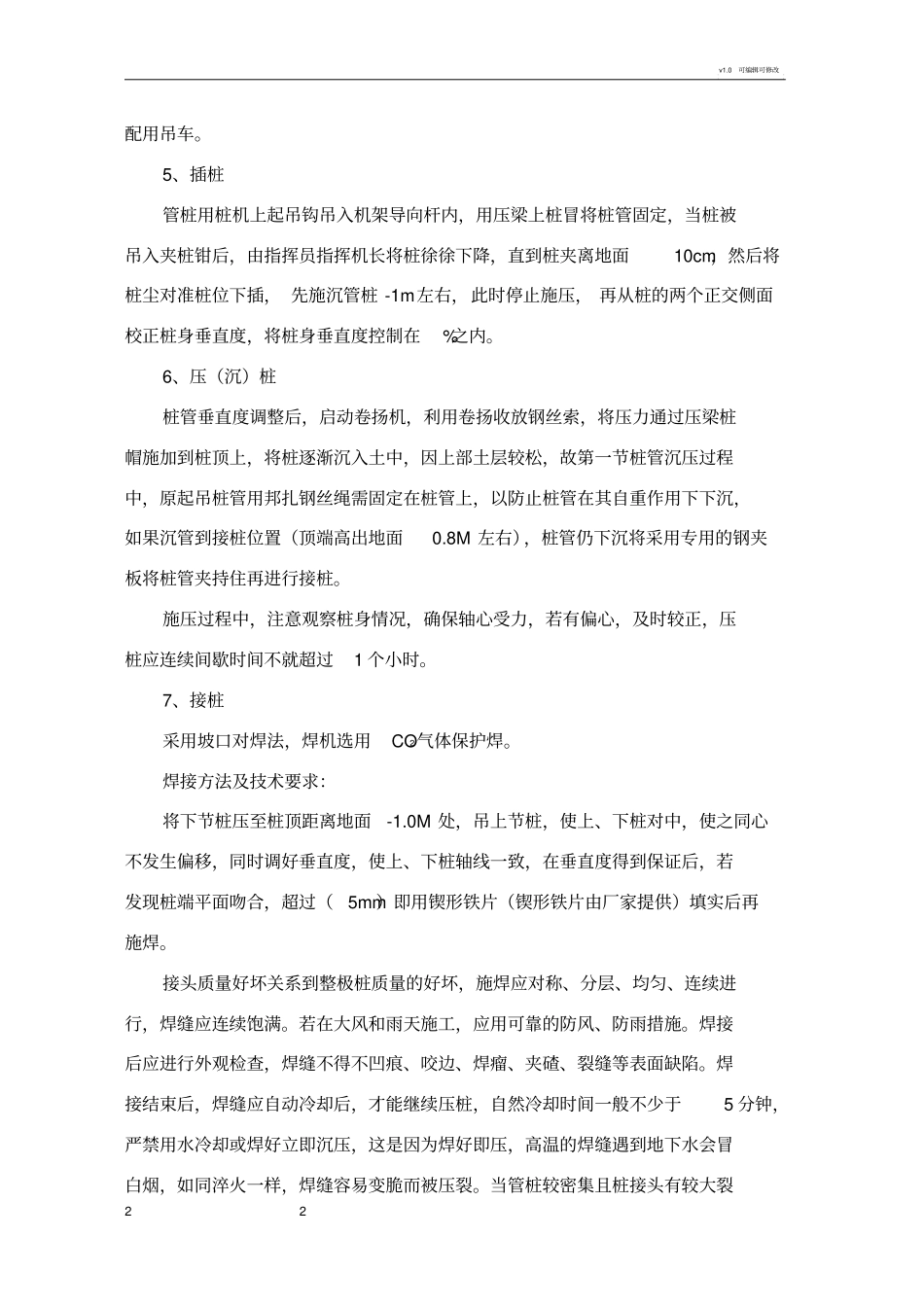

v1.0 可编辑可修改1 1预应力管桩施工作业指导书一．目的明确管桩施工作业的工艺流程、操作要点和相应的工艺标准，指导、规范管桩作业施工。二．编制依据《客运专线铁路路基工程施工质量验收暂行标准》《客运专线铁路路基工程施工技术指南》三．使用范围适用于中铁四局沪宁城际铁路站前I 标三队施工。四．施工工艺流程及技术要求按照设计要求本工程沉桩施工采用静压方式，接桩采用气体保护焊焊接。（1）施工方法1、桩机安装就位桩机现场安装：桩机安装方法具体见桩机安拆方案。桩机就位：利用桩机上行走装置、移动行走就位，行走过程中要保持架底盘平稳，桩机就位后将行走油门关闭，然后将机架底盘调到水平固定。2、桩位放线：测量组用全站仪精确放样出管桩处理范围边线控制桩。中间桩位拉钢尺准确定位，插竹钎标识。用直角坐标进行复核，自检合格后，报请监理单位和总包复验、认可后方可开始压桩，压桩过程中，每一根管桩就位，由施工员和专职质检员再次复核，准确对中，确保桩位精确无误。其放样误差控制在20mm范围内，轴线测量误差不超过轴线长度的 1/2000。4、吊桩利用桩机上附属起重钩及桩机卷扬机吊桩就位，当桩位距桩管堆放点较远时，v1.0 可编辑可修改2 2配用吊车。5、插桩管桩用桩机上起吊钩吊入机架导向杆内，用压梁上桩冒将桩管固定，当桩被吊入夹桩钳后，由指挥员指挥机长将桩徐徐下降，直到桩夹离地面10cm，然后将桩尘对准桩位下插， 先施沉管桩 -1m左右，此时停止施压， 再从桩的两个正交侧面校正桩身垂直度，将桩身垂直度控制在%之内。6、压（沉）桩桩管垂直度调整后，启动卷扬机，利用卷扬收放钢丝索，将压力通过压梁桩帽施加到桩顶上，将桩逐渐沉入土中，因上部土层较松，故第一节桩管沉压过程中，原起吊桩管用邦扎钢丝绳需固定在桩管上，以防止桩管在其自重作用下下沉，如果沉管到接桩位置（顶端高出地面0.8M 左右），桩管仍下沉将采用专用的钢夹板将桩管夹持住再进行接桩。施压过程中，注意观察桩身情况，确保轴心受力，若有偏心，及时较正，压桩应连续间歇时间不就超过1 个小时。7、接桩采用坡口对焊法，焊机选用CO2气体保护焊。焊接方法及技术要求：将下节桩压至桩顶距离地面-1.0M 处，吊上节桩，使上、下桩对中，使之同心不发生偏移，同时调好垂直度，使上、下桩轴线一致，在垂直度得到保证后，若发现桩端平面吻合，超过（5mm）即用锲形铁片（锲形铁片由厂家提供）填实后再施焊。接头质量好坏关系到整极桩质量的...
