箱变工程施工方案

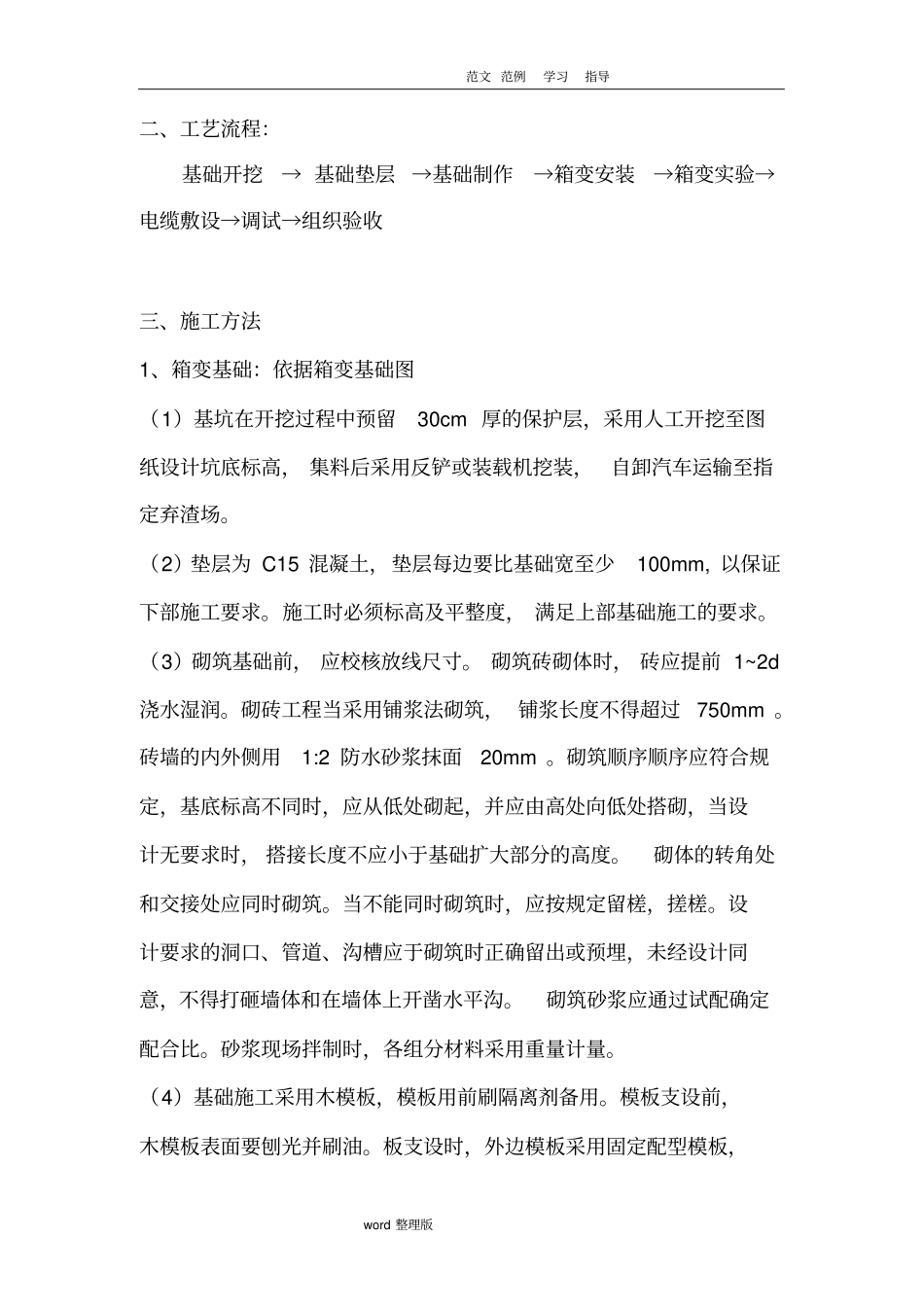

范文 范例学习指导word 整理版北海经济开发区循环经济产业园公租房项目室外箱变工程施工方案范文 范例学习指导word 整理版北海经济开发区循环经济产业园公租房项目室外箱变工程施工方案一、工程概况1、建设单位：滨州北海房地产开发建设有限公司2、工程名称：北海经济开发区循环经济产业园公租房项目室外箱变工程3、箱变位置： 1、2# 箱变位于公租房项目5# 楼南， 3、4# 箱变位于17# 楼南4、建设规模： 2 台 630KVA ，2 台 1000KVA 5、工程内容： 10KV 电缆敷设，箱变安装、调试，低压电缆敷设至单元楼接线箱6、负荷等级：均为三级负荷。10KV 高压电源引入由当地电业局负责。7、编制依据：本工程施工图纸以及设计文件要求；变压器进线柜、馈线柜、 1/2 补偿柜原理图，变压器一次系统图，国家现行的及山东省的规程、规范、标准；《建筑电气工程施工质量验收规范》（GB50303-2002 ）；《建筑工程施工质量检验统一标准》（GB50300-2001 ）；《变电所常用规程及电气技术规范新编》；范文 范例学习指导word 整理版二、工艺流程：基础开挖→ 基础垫层→基础制作→箱变安装→箱变实验→电缆敷设→调试→组织验收三、施工方法1、箱变基础：依据箱变基础图（1）基坑在开挖过程中预留30cm 厚的保护层，采用人工开挖至图纸设计坑底标高， 集料后采用反铲或装载机挖装，自卸汽车运输至指定弃渣场。（2）垫层为 C15 混凝土，垫层每边要比基础宽至少100mm, 以保证下部施工要求。施工时必须标高及平整度， 满足上部基础施工的要求。（3）砌筑基础前， 应校核放线尺寸。 砌筑砖砌体时， 砖应提前 1~2d浇水湿润。砌砖工程当采用铺浆法砌筑， 铺浆长度不得超过750mm 。砖墙的内外侧用1:2 防水砂浆抹面20mm 。砌筑顺序顺序应符合规定，基底标高不同时，应从低处砌起，并应由高处向低处搭砌，当设计无要求时， 搭接长度不应小于基础扩大部分的高度。砌体的转角处和交接处应同时砌筑。当不能同时砌筑时，应按规定留槎，搓槎。设计要求的洞口、管道、沟槽应于砌筑时正确留出或预埋，未经设计同意，不得打砸墙体和在墙体上开凿水平沟。砌筑砂浆应通过试配确定配合比。砂浆现场拌制时，各组分材料采用重量计量。（4）基础施工采用木模板，模板用前刷隔离剂备用。模板支设前，木模板表面要刨光并刷油。板支设时，外边模板采用固定配型模板，范文 范例学习指导word 整理版模板之间竖缝满打卡子。模板外侧采用脚手管围檩加固，外...
