箱变试验报告

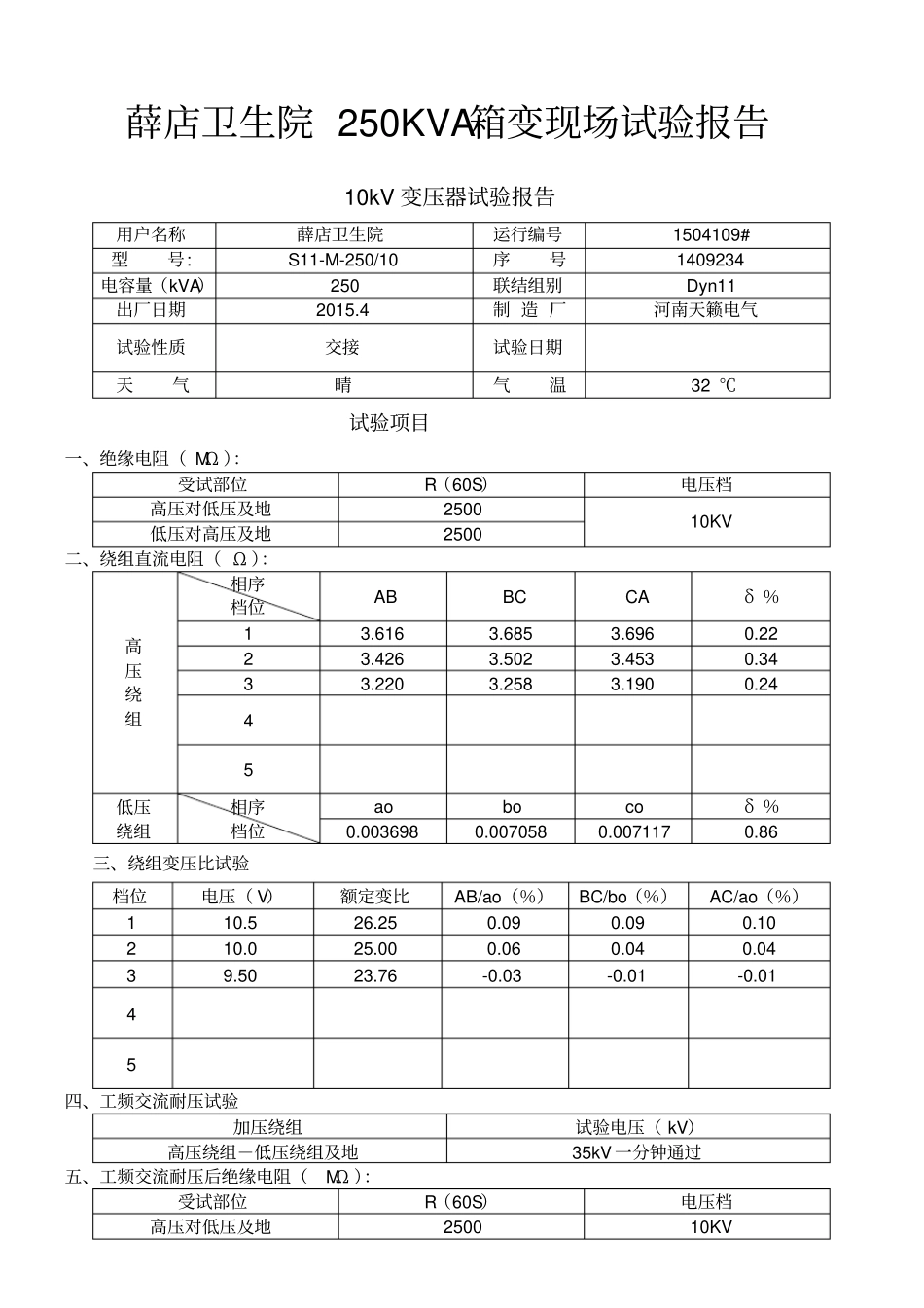

薛店卫生院 250KVA箱变现场试验报告10kV 变压器试验报告用户名称薛店卫生院运行编号1504109# 型号: S11-M-250/10 序号1409234 电容量（kVA）250 联结组别Dyn11 出厂日期2015.4 制 造 厂河南天籁电气试验性质交接试验日期天气晴气温 32 ℃试验项目一、绝缘电阻（ MΩ ）：受试部位R（60S）电压档高压对低压及地2500 10KV 低压对高压及地2500 二、绕组直流电阻（ Ω ）：高压绕组相序档位AB BC CA δ ％1 3.616 3.685 3.696 0.22 2 3.426 3.502 3.453 0.34 3 3.220 3.258 3.190 0.24 4 5 低压绕组相序档位ao bo co δ ％0.003698 0.007058 0.007117 0.86 三、绕组变压比试验档位电压（ V）额定变比AB/ao（％）BC/bo（％）AC/ao（％）1 10.5 26.25 0.09 0.09 0.10 2 10.0 25.00 0.06 0.04 0.04 3 9.50 23.76 -0.03 -0.01 -0.01 4 5 四、工频交流耐压试验加压绕组试验电压（ kV）高压绕组－低压绕组及地35kV 一分钟通过五、工频交流耐压后绝缘电阻（MΩ ）：受试部位R（60S）电压档高压对低压及地2500 10KV 结论：10kV 避雷器试验报告用户名称薛店卫生院型号HY5WS1-17/50 运行编号出厂日期2015.4 设备编号1409234 生产厂家上海良信试验性质交接试验日期天气晴气温32℃试验项目一、绝缘电阻（ MΩ ）：受试部位A相B 相C相绝缘电阻（ MΩ ）10000 10000 10000 二、测量泄漏电流（ u A）受试部位A 相B 相C相1mA下直流电压（ kV）26.3 26.4 26.2 75％U1mA下泄漏电流（ u A）2 3 3 结论：10kV 真空开关及熔断器试验报告用户名称薛店卫生院 250KVA箱变型号FN12-12DR/T125-31.5 运行编号设备编号熔断电流 (A) 125A 出厂日期2015.5 生产厂家浙江宇邦电气试验性质交接试验日期天气晴气温32℃一、隔离开关绝缘电阻（MΩ ）：受试部位A相B 相C相整体对地10000 10000 10000 二、熔断器熔丝电阻受试部位A相B 相C相本体电阻值（ Ω ）三开关回路电组受试部位A相B 相C相回路电阻（ μ Ω ）60 58 57 四、工频交流耐压试验加压部位A B C 整体对地 (kV) 42 五、工频耐压后绝缘电阻（MΩ ）：受试部位A B C 整体对地10000 10000 10000 结论：使用仪器、仪表设备名称型号及编号设备名称型号及编号兆欧表JDC-1 3125 双臂电桥QJ44 单臂电桥QJ23a 开关回路仪PIC/u Ω /3 三倍频耐压仪SFQ-81 开关特性仪GKC-B3 试验变压器50KVA 直流发生器AST200/2.5 调压器12KVA 介损仪接地电阻测试： 6 欧姆工作负责人记录人工作班成员班组审核公司审核
