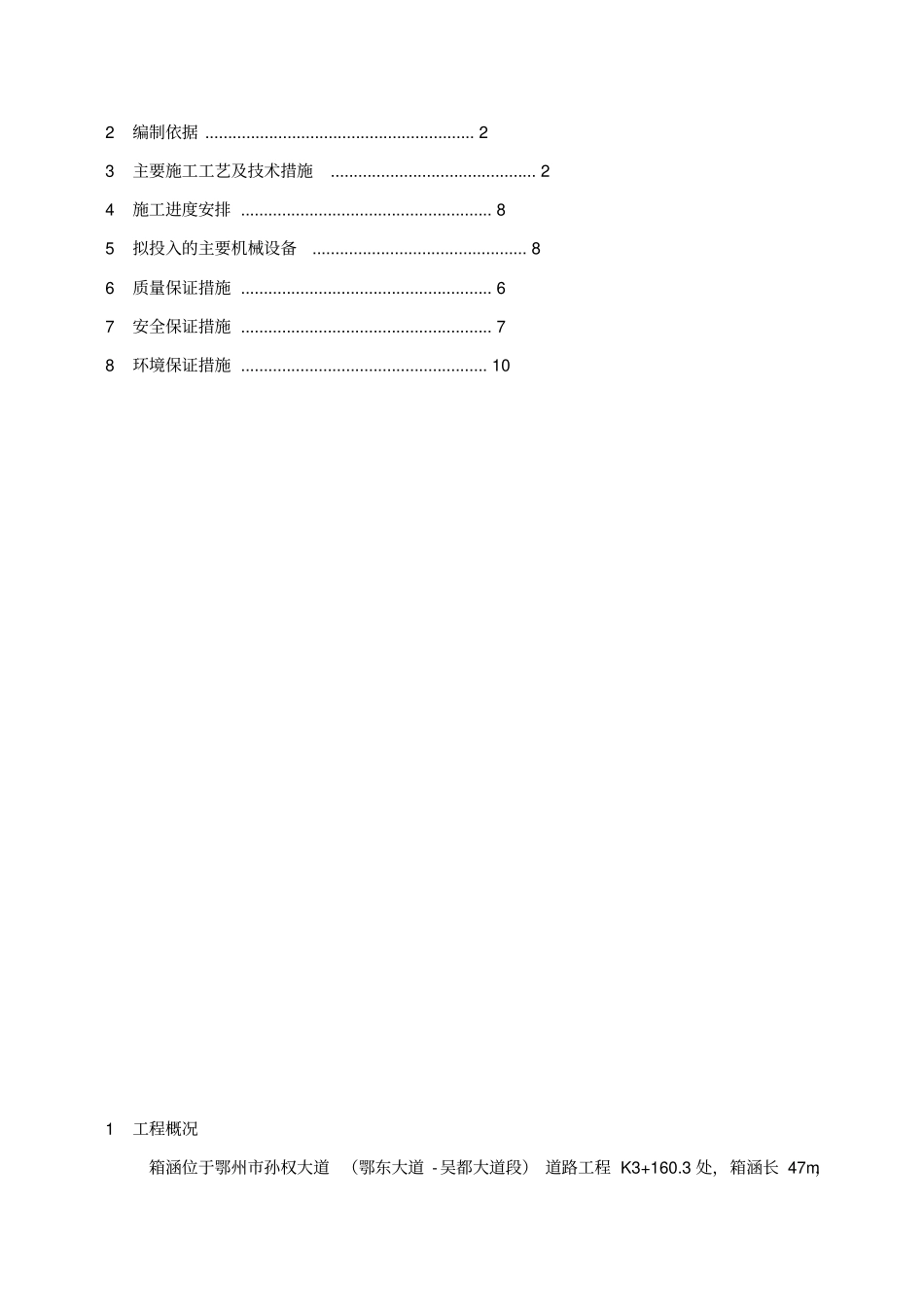

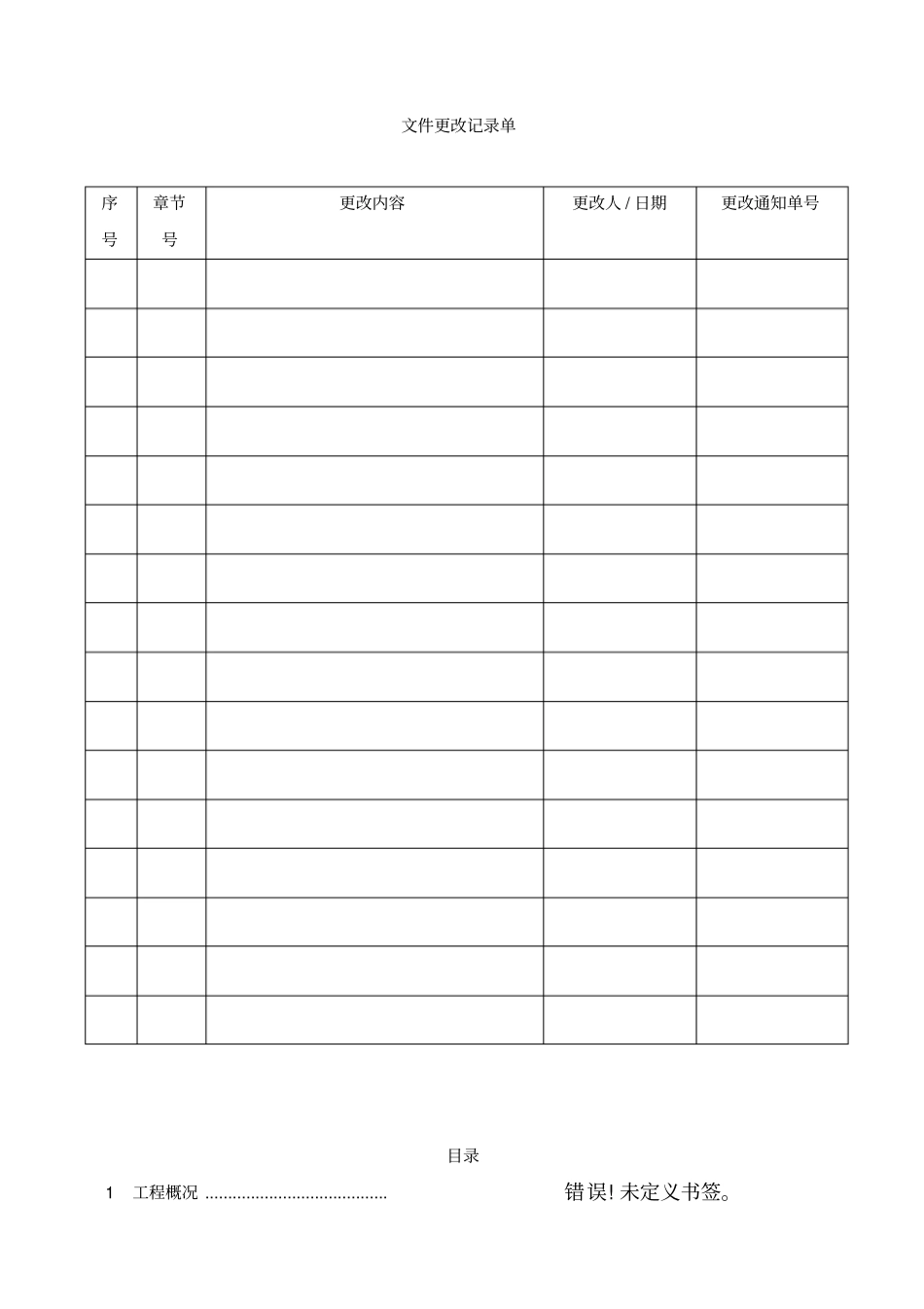

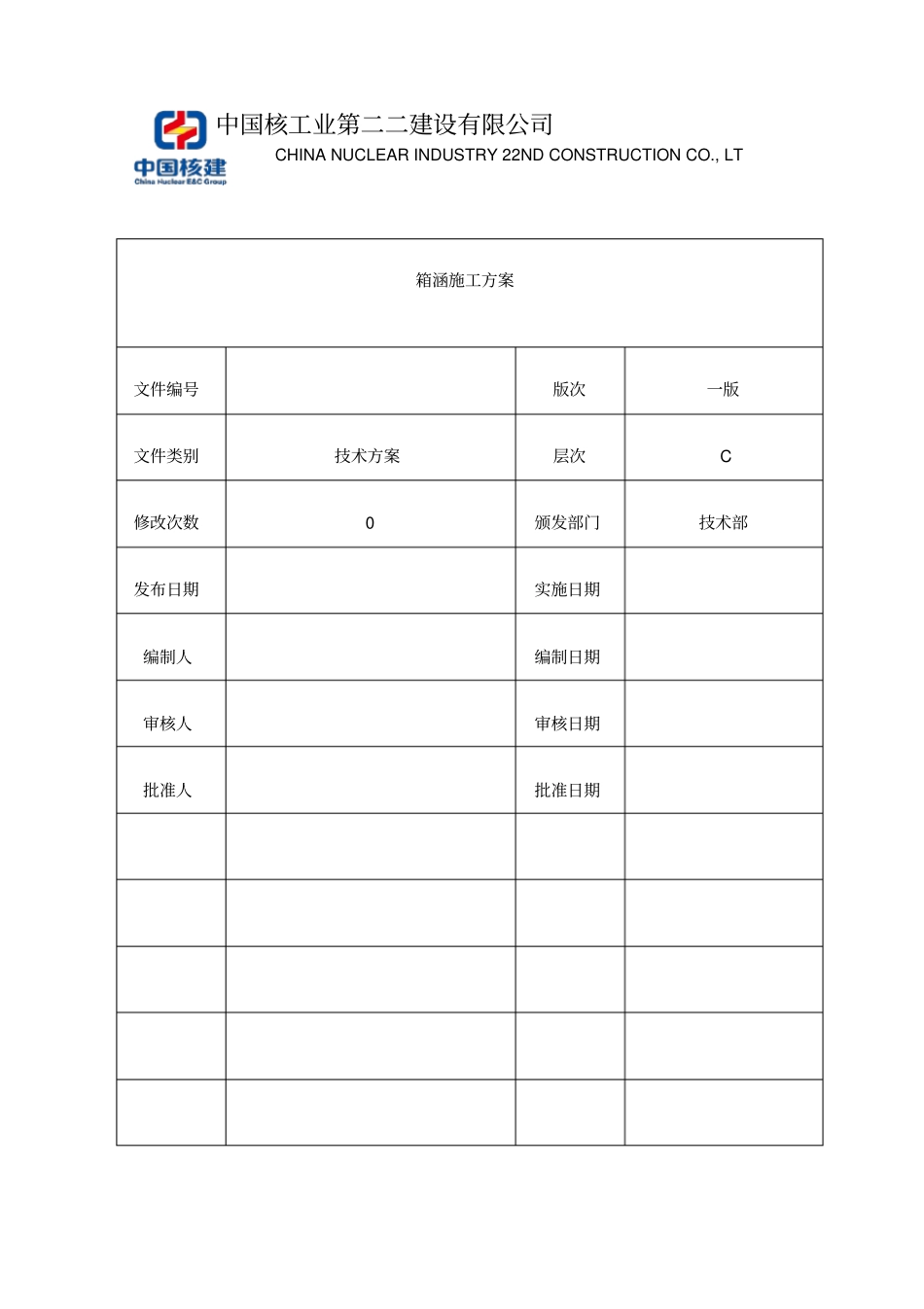

中国核工业第二二建设有限公司 CHINA NUCLEAR INDUSTRY 22ND CONSTRUCTION CO., LT箱涵施工方案文件编号版次一版文件类别技术方案层次C修改次数0颁发部门技术部发布日期实施日期编制人编制日期审核人审核日期批准人批准日期文件更改记录单目录1 工程概况 ........................................ 错误! 未定义书签。序号章节号更改内容更改人 / 日期更改通知单号2 编制依据 ........................................................... 23 主要施工工艺及技术措施............................................. 24 施工进度安排 ....................................................... 85 拟投入的主要机械设备............................................... 86 质量保证措施 ....................................................... 67 安全保证措施 ....................................................... 78 环境保证措施 ...................................................... 101 工程概况箱涵位于鄂州市孙权大道 （鄂东大道 -吴都大道段） 道路工程 K3+160.3 处，箱涵长 47m，涵洞中心线与道路中心线正交，涵洞顶覆土高度约1.46m。箱涵采用单孔矩形框架结构，涵身单孔净宽 4m，净高 2.5m。顶、底板厚度0.4m，侧墙厚度 0.36m。涵底设 10cm厚 C20砼基础和 30cm厚级配碎石垫层；洞口采用钢筋混凝土一字翼墙，翼墙厚度为0.36m。箱涵每隔 6m设置一道沉降缝，采用沥青膏木板进行填缝处理。2 编制依据孙权大道道路工程施工设计图。《 城镇道路工程施工与质量验收规范》CJJ 1-2008 。《 公路桥涵施工技术规范》JTG/T F50-2011 。《 城市桥梁工程施工与质量验收规范》CJJ 2-2008 。3 主要施工工艺及技术措施3.1 施工工艺流程测量放线→基坑开挖→验槽→铺筑级配碎石→施工放样→基底垫层施工→放样→底板钢筋绑扎→底板模板支设→底板砼浇筑→侧墙钢筋绑扎→墙身模板支设→顶板模板支设→顶板钢筋绑扎→墙身、顶板砼浇筑→砼养护→模板拆除→防水层及沉降缝处理→一字排水口施工→养护→回填。3.2 施工技术准备3.2.1 开工前做好施工资料的准备工作，组织技术人员认真熟悉施工图纸，进行技术交底，制定详细的分项施工步骤，建立各阶段施工跟踪记录档案，建立测量控制及测量放线工作，根据图纸提交材料、构件采购及加工计划。3.2.2 材料供应， 现场技术人员根据施工...
