精品2018年中考物理试题分类汇编欧姆定律的综合计算

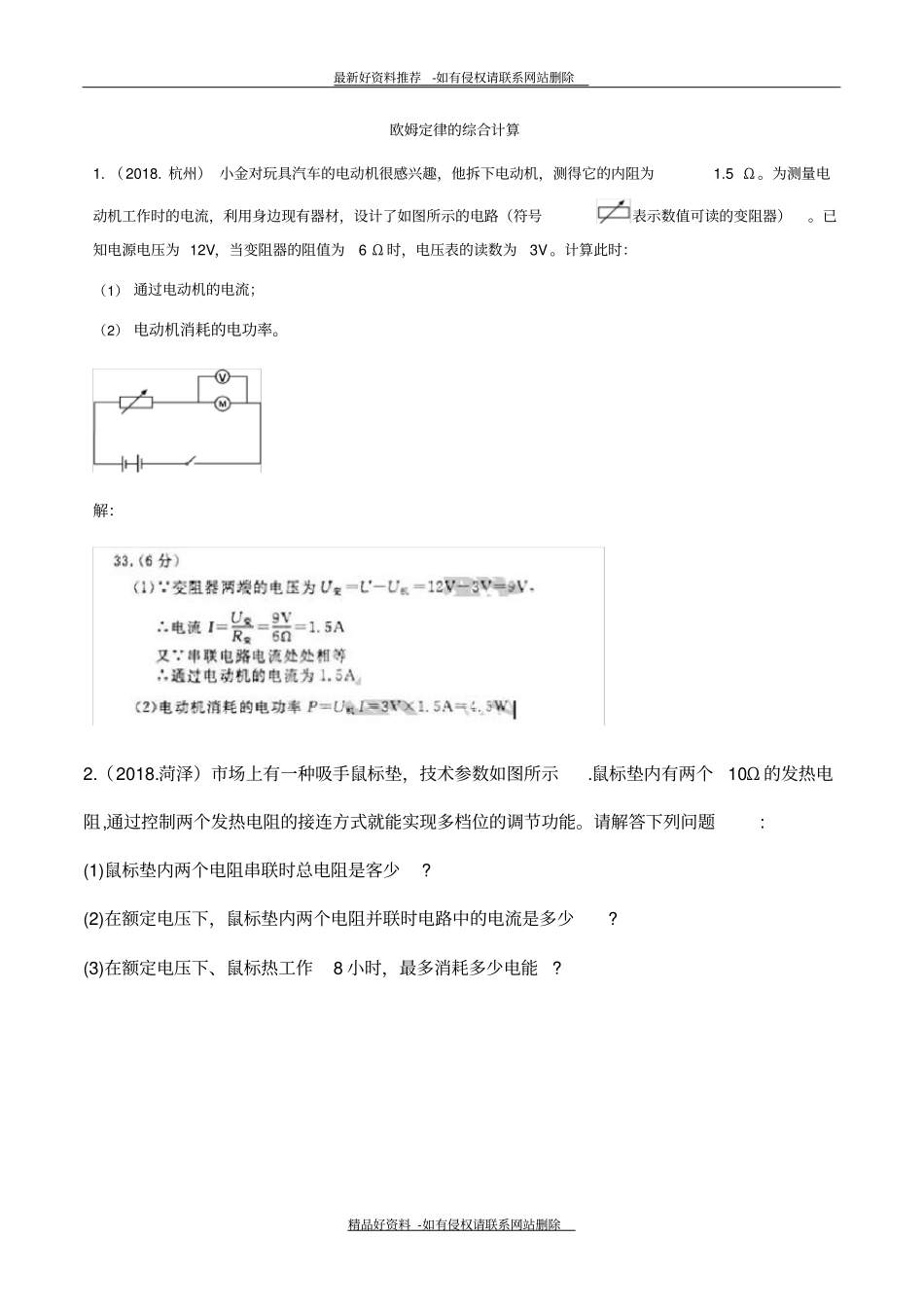

2018 年 中 考 物 理 试 题分 类 汇 编 欧 姆 定 律 的综 合 计 算最新好资料推荐-如有侵权请联系网站删除精品好资料 -如有侵权请联系网站删除欧姆定律的综合计算1. （2018. 杭州） 小金对玩具汽车的电动机很感兴趣，他拆下电动机，测得它的内阻为 1.5 Ω 。为测量电动机工作时的电流，利用身边现有器材，设计了如图所示的电路（符号表示数值可读的变阻器）。已知电源电压为 12V，当变阻器的阻值为 6 Ω 时，电压表的读数为 3V 。计算此时：（1） 通过电动机的电流；（2） 电动机消耗的电功率。解：2.（2018.菏泽）市场上有一种吸手鼠标垫，技术参数如图所示.鼠标垫内有两个10Ω 的发热电阻,通过控制两个发热电阻的接连方式就能实现多档位的调节功能。请解答下列问题: (1)鼠标垫内两个电阻串联时总电阻是客少? (2)在额定电压下，鼠标垫内两个电阻并联时电路中的电流是多少? (3)在额定电压下、鼠标热工作8 小时，最多消耗多少电能 ? 最新好资料推荐-如有侵权请联系网站删除精品好资料 -如有侵权请联系网站删除3.（2018· 襄阳）4.（2018· 孝感）最新好资料推荐-如有侵权请联系网站删除精品好资料 -如有侵权请联系网站删除5.（2018· 福建A 卷）如图的电路中，电源电压恒定，灯泡L 标有“3V 1.5W”。开关S1 闭合，S2断开，灯泡 L 正常发光，开关 S1、S2均闭合时，电流表的示数为1.5A，求：最新好资料推荐-如有侵权请联系网站删除精品好资料 -如有侵权请联系网站删除（1）灯泡 L 正常发光时的电流；（2）电阻 R 的阻值；（3）开关 S1、S2均闭合时电路的总功率。（1）1111.50.53PWIAUV（2）开关都闭合时，通过电阻R 的电流211.50.51IIIAAA ，2331UVRIA（3）P=UI=3V ×1.5A=4.5W 6.（2018?枣庄）如图甲所示的电路，电源电压保持不变。小灯泡L 标有“2.5V 0.25A”字样，滑动变阻器 R1 的最大值为 30Ω ，定值电阻 R2=30Ω ，电流表的量程为 0～0.6A，电压表的量程为 0～3V．求：（1）小灯泡的额定功率是多少？（2）只闭合 S、S2 和 S3，将变阻器 R1的滑片 P调到中点时，电流表示数为0.45A，则电源电压是多少？（3）只闭合开关 S、S1，移动变阻器的滑片P，小灯泡 L 的 I-U 图象如图乙所示。在保证各元件安全的情况下，滑动变阻器R1 允许的取值范围是多少？最新好资料推荐-如有侵权请联系网站删除精品好资料 -如有侵权请联系网站删除
