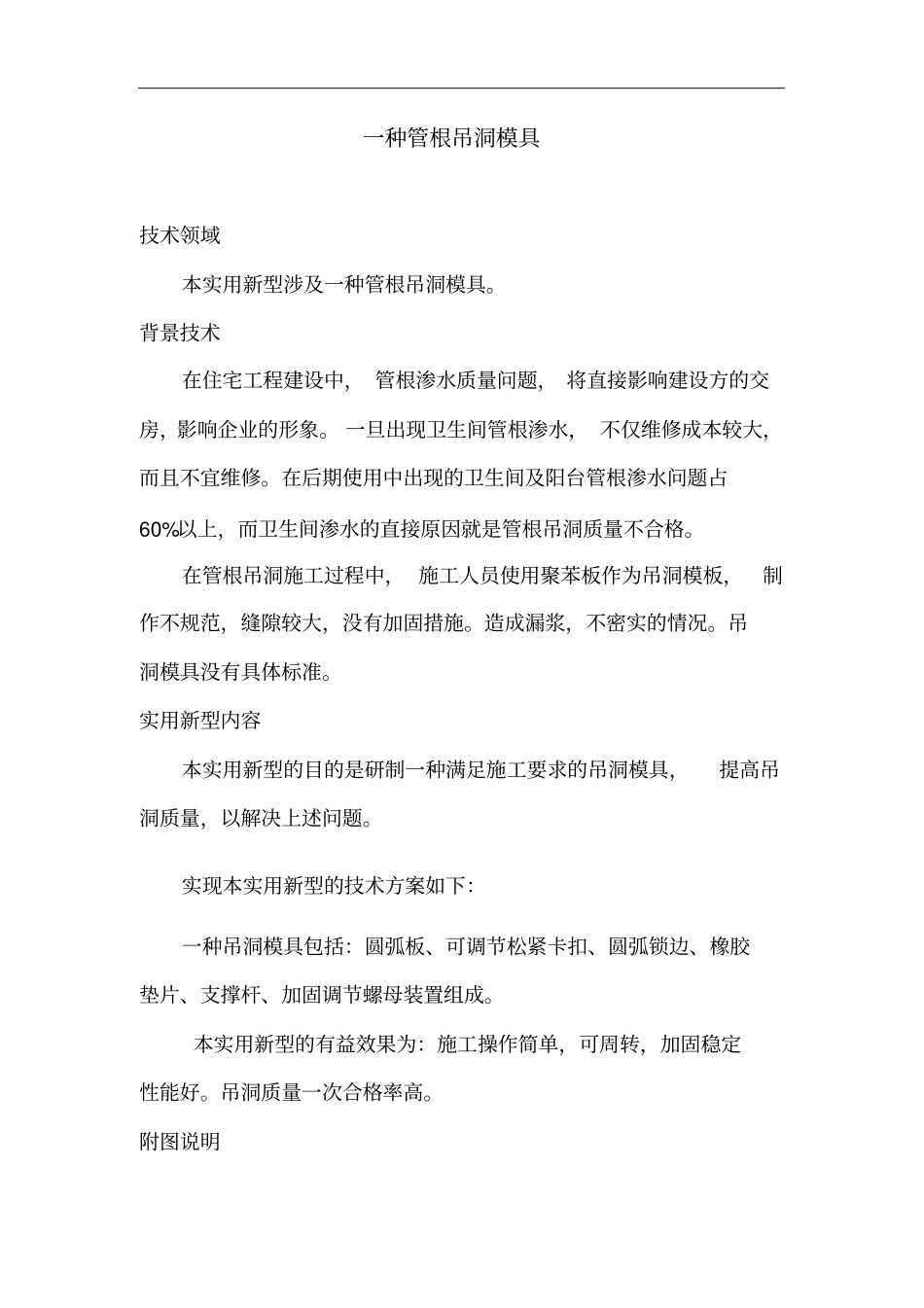

一种管根吊洞模具技术领域本实用新型涉及一种管根吊洞模具
背景技术在住宅工程建设中， 管根渗水质量问题， 将直接影响建设方的交房，影响企业的形象
一旦出现卫生间管根渗水， 不仅维修成本较大，而且不宜维修
在后期使用中出现的卫生间及阳台管根渗水问题占60%以上，而卫生间渗水的直接原因就是管根吊洞质量不合格
在管根吊洞施工过程中， 施工人员使用聚苯板作为吊洞模板，制作不规范，缝隙较大，没有加固措施
造成漏浆，不密实的情况
吊洞模具没有具体标准
实用新型内容本实用新型的目的是研制一种满足施工要求的吊洞模具，提高吊洞质量，以解决上述问题
实现本实用新型的技术方案如下：一种吊洞模具包括：圆弧板、可调节松紧卡扣、圆弧锁边、橡胶垫片、支撑杆、加固调节螺母装置组成
本实用新型的有益效果为：施工操作简单，可周转，加固稳定性能好
吊洞质量一次合格率高

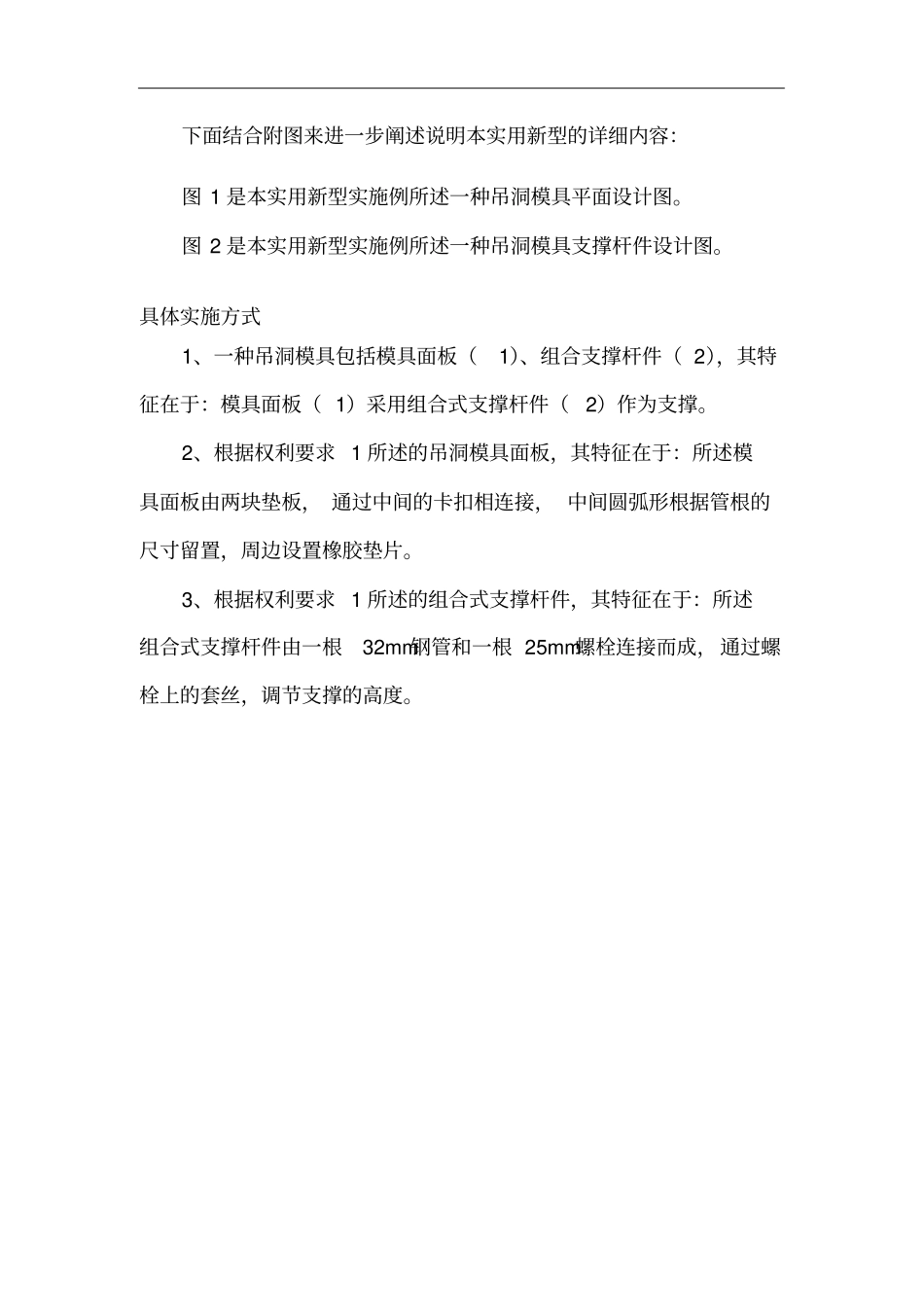

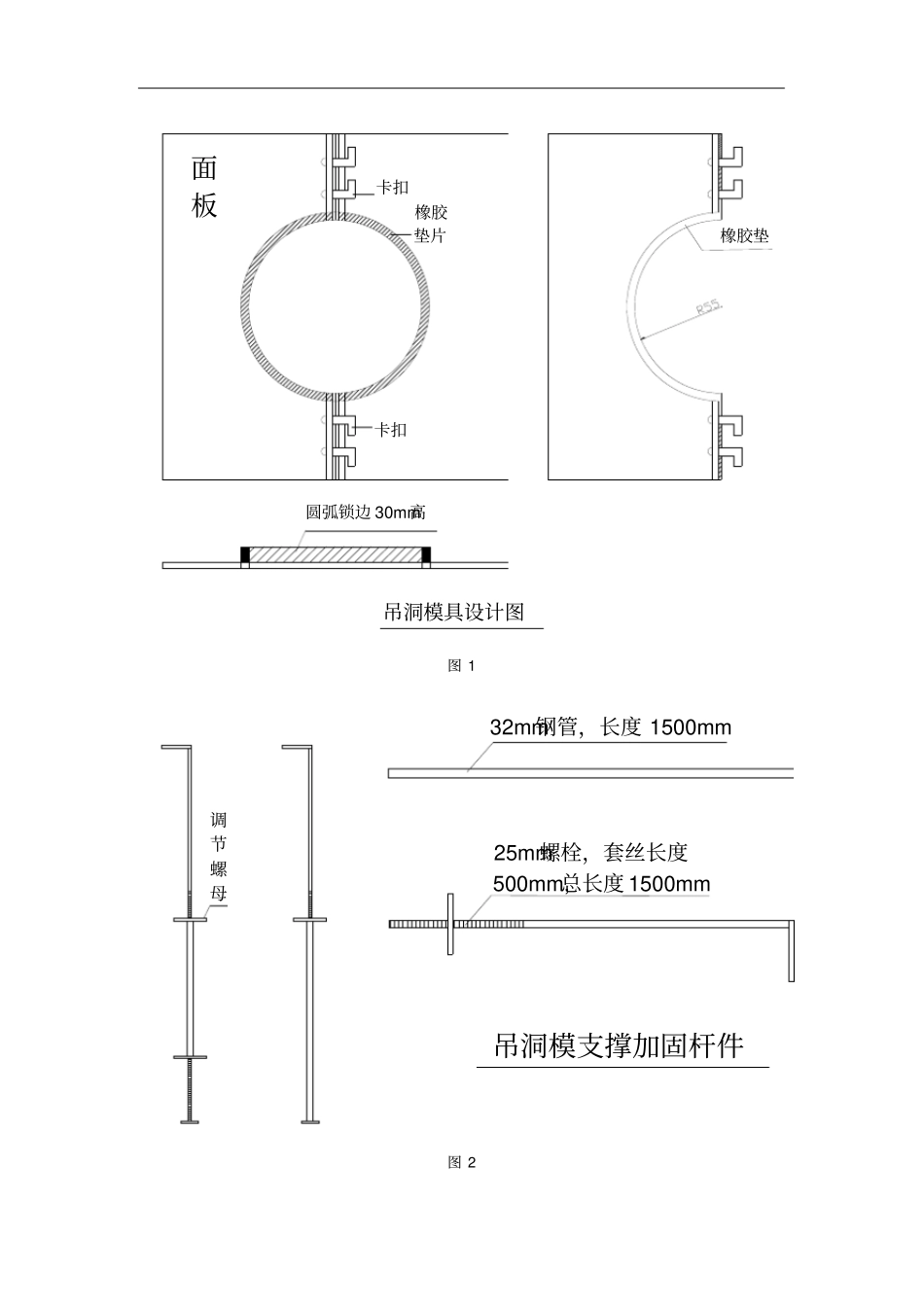

附图说明下面结合附图来进一步阐述说明本实用新型的详细内容：图 1 是本实用新型实施例所述一种吊洞模具平面设计图
图 2 是本实用新型实施例所述一种吊洞模具支撑杆件设计图
具体实施方式1、一种吊洞模具包括模具面板（1）、组合支撑杆件（ 2），其特征在于：模具面板（ 1）采用组合式支撑杆件（2）作为支撑
2、根据权利要求 1 所述的吊洞模具面板，其特征在于：所述模具面板由两块垫板， 通过中间的卡扣相连接， 中间圆弧形根据管根的尺寸留置，周边设置橡胶垫片
3、根据权利要求 1 所述的组合式支撑杆件，其特征在于：所述组合式支撑杆件由一根32mm钢管和一根 25mm螺栓连接而成，通过螺栓上的套丝，调节支撑的高度
卡扣橡胶垫片卡扣面板圆弧锁边 30mm高吊洞模具设计图橡胶垫图 1 调节螺母吊洞模支撑加固杆件32mm钢管，长度 1500mm25mm螺栓，套丝长度500mm,总长度 1500mm图 2 应用实例照片作者：贾林
