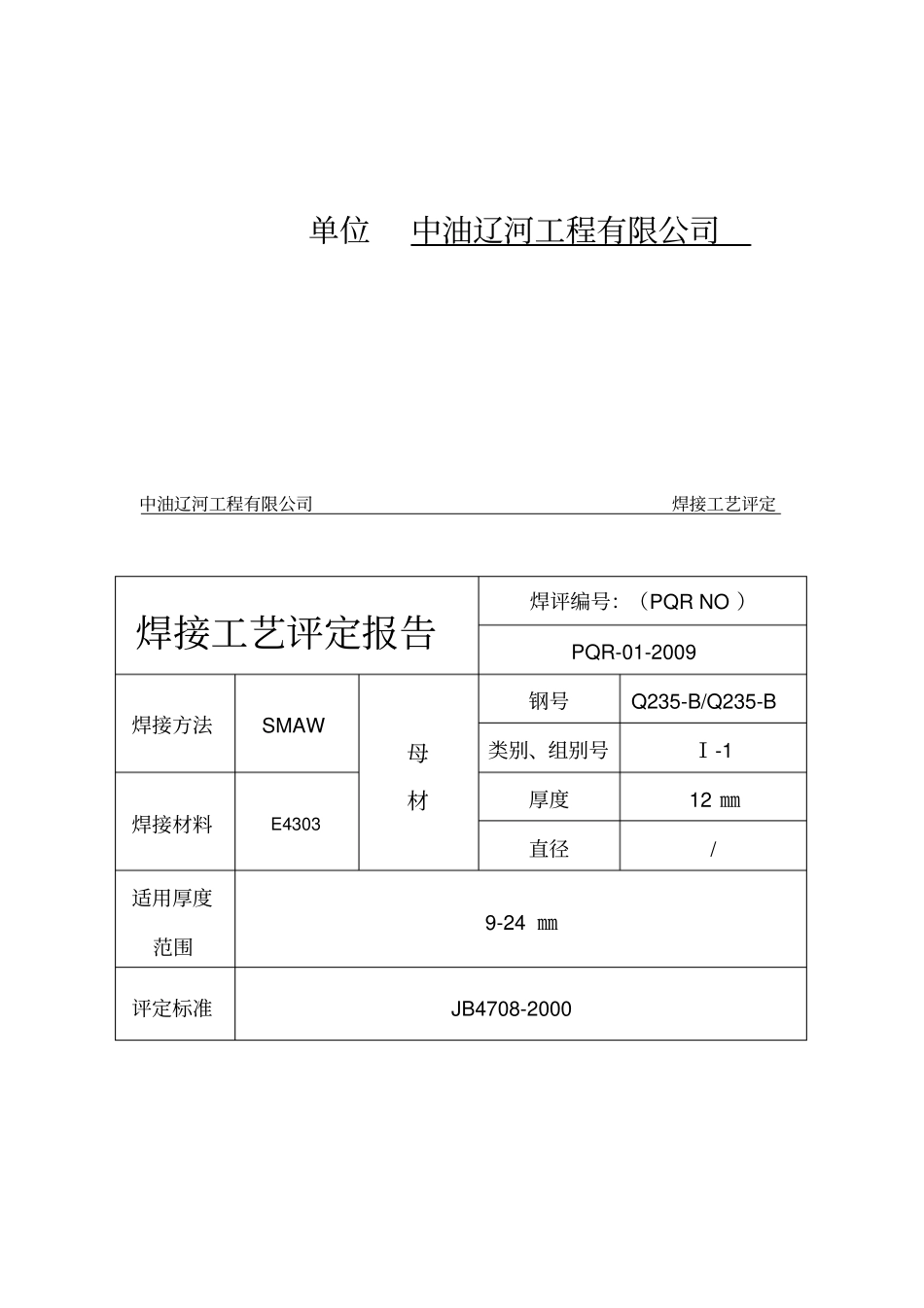

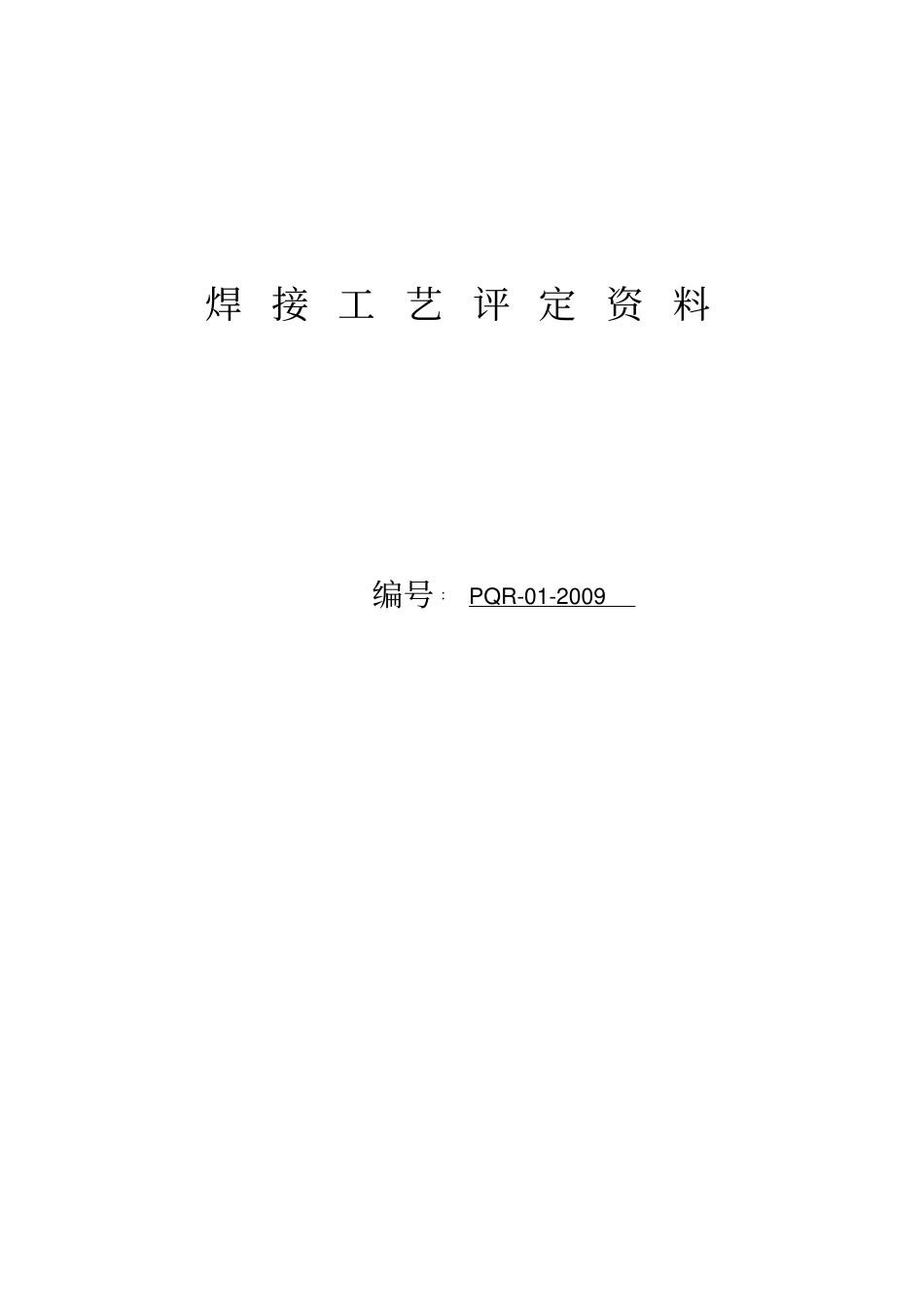

【工艺技术】焊接工艺评定资料xxxx 年 xx 月 xx 日xxxxxxxx 集团企业有限公司Please enter your company's name and contentv焊 接 工 艺 评 定 资 料编号 ： PQR-01-2009 单位中油辽河工程有限公司中油辽河工程有限公司焊接工艺评定焊接工艺评定报告焊评编号：（PQR NO ）PQR-01-2009 焊接方法SMAW 母材钢号Q235-B/Q235-B 类别、组别号Ⅰ-1 焊接材料E4303 厚度12 ㎜直径/ 适用厚度范围9-24 ㎜评定标准JB4708-2000 目录页次1、焊接工艺评定指导书⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2 2、焊接试验记录⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4 3、焊缝外观检查表⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5 4、焊接工艺评定报告⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯6 5、力学性能检验记录表⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯8 6、附件⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯10 结论本评定按JB4708-2000 标准规定，焊接试件，检验试样，测定性能，确认试验记录正确。评定结果：□合格□不合格编制审核批准第三方用户第 1 页 共 10 页中油辽河工程有限公司焊接工艺评定焊接工艺指导书单位名称中油辽河工程有限公司焊 接 工 艺 指 导 书 编 号PQR-01-2009-01 日 期2009.03.30 焊 接 工 艺 评 定 报 告 编 号PQR-01-2009 焊接方法焊条电弧焊机械化程度（手工、半自动、全自动）手工焊接接头：简图（接头形式、 坡口形式与尺寸、 焊层、焊道布置及顺序）坡口形式：V 型衬垫（材料及规格）/ 其他/ 母材 : 类别号Ⅰ组编号Ⅰ-1 与类别号Ⅰ组编号Ⅰ-1 相焊及标准号GB/T3274-2007 钢号Q235-B 与标准号GB/T3274-2007 钢号Q235-B 相焊厚度范围：母材：对接焊缝9~24㎜角焊缝不限管子直径、壁厚范围：对接焊缝/ 角焊缝/ 其他焊接材料焊材类别焊条焊丝焊材标准GB/T5117-1995 / 填充金属尺寸Φ3.2 、Φ 4.0 / 焊材型号（钢号）E4303 (J422) / 其他/ 耐蚀堆焊金属化学成分（ %）C Si Mn P S Cr Ni Mo V Ti Nb / / / / / / / / / / / 其它： / 注：对每一种母材与焊接材料的组合均需分别填表第 2 页 共 10 页中油辽河工程有限公司焊接工艺评定焊接位置：对接焊缝的位置立焊焊接方向：（向上、向下）向上角焊缝位置/ 焊接方向：（向上、向下）/...
