精编【电子行业】模拟电子试题

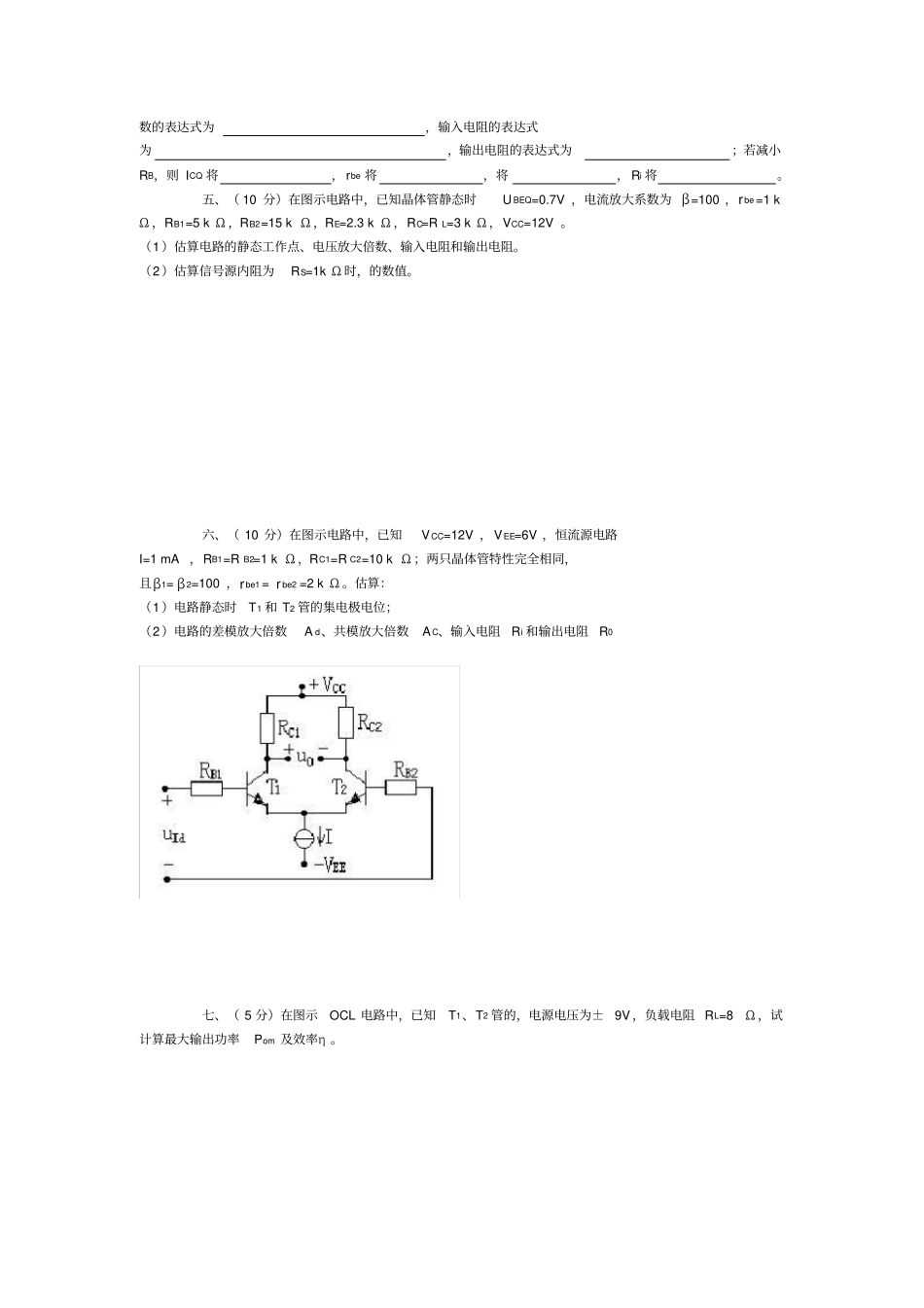

【电子行业】模拟电子试题xxxx 年 xx 月 xx 日xxxxxxxx 集团企业有限公司Please enter your company's name and contentv《模拟电子技术2学号姓名 . 一、判断下列说法是否正确，用“×”或“√”表示判断结果。（10 分）（1）在运算电路中，同相输入端和反相输入端均为“虚地”。（）（2）电压负反馈稳定输出电压，电流负反馈稳定输出电流。（）（3）使输入量减小的反馈是负反馈，否则为正反馈。（）（4）产生零点漂移的原因主要是晶体管参数受温度的影响。（）（5）利用两只NPN 型管构成的复合管只能等效为NPN 型管。（）（6）本征半导体温度升高后两种载流子浓度仍然相等。（）（7）未加外部电压时，PN 结中电流从P 区流向 N 区。（）（8）集成运放在开环情况下一定工作在非线性区。（）（9）只要引入正反馈，电路就会产生正弦波振荡。（）（10 ）直流稳压电源中的滤波电路是低通滤波电路。（）二、选择填空（ 10 分）（1）为了减小输出电阻，应在放大电路中引入；为了稳定静态工作点，应在放大电路中引入。（ A）电流负反馈（B）电压负反馈（ C）直流负反馈（ D）交流负反馈（2）RC 串并联网络在时呈。（A ）感性（B）阻性（C）容性（3）通用型集成运放的输入级多采用。（ A）共基接法（B）共集接法（ C）共射接法（ D）差分接法（4）两个 β相同的晶体管组成复合管后，其电流放大系数约为。（ A）β（B）β2 （C） 2β（ D）1+ β（5）在（ A）、（ B）、（ C）三种电路中输出电阻最小的电路是；既能放大电流，又能放大电压的电路是。（ A）共基放大电路（B）共集放大电路（ C）共射放大电路（6）当 NPN 型晶体管工作在放大区时，各极电位关系为uCu BuE。（A ）> （ B）< （ C）= （D ）≤（7）硅二极管的正向导通压降比锗二极管的。（A）大（ B）小（ C）相等三、（ 5 分）图示电路中二极管为理想二极管，请判断它是否导通，并求出u0。四、（ 10 分）在图示电路中，已知晶体管静态时B-E 间电压为 UBEQ，电流放大系数为 β， B-E间动态电阻为r be 。填空：静态时， IBQ 的表达式为，I CQ 的表达式为， U CEQ 的表达式为；电压放大倍数的表达式为，输入电阻的表达式为，输出电阻的表达式为；若减小RB，则 ICQ 将， rbe 将，将， Ri 将。五、（ 10 分）在图示电路中，已知晶体管静态时U BEQ=0.7V ，电流放大系数为 β=100 ，rbe =1 kΩ ，RB1=5 k Ω...
