发电机出口断路器技术协议

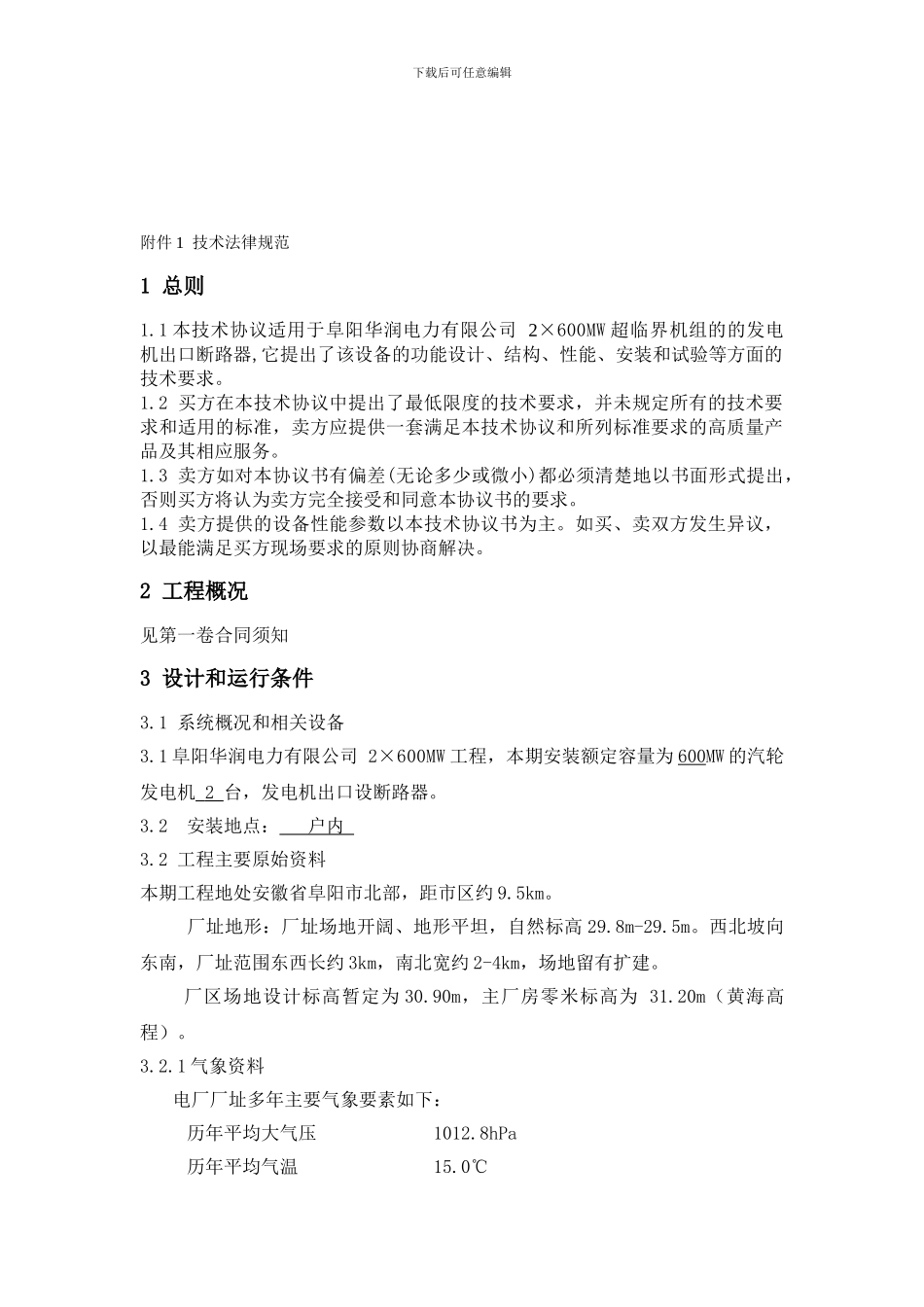

下载后可任意编辑附件 1 技术法律规范1 总则1.1 本技术协议适用于阜阳华润电力有限公司 2×600MW 超临界机组的的发电机出口断路器,它提出了该设备的功能设计、结构、性能、安装和试验等方面的技术要求。1.2 买方在本技术协议中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，卖方应提供一套满足本技术协议和所列标准要求的高质量产品及其相应服务。1.3 卖方如对本协议书有偏差(无论多少或微小)都必须清楚地以书面形式提出，否则买方将认为卖方完全接受和同意本协议书的要求。1.4 卖方提供的设备性能参数以本技术协议书为主。如买、卖双方发生异议，以最能满足买方现场要求的原则协商解决。2 工程概况见第一卷合同须知3 设计和运行条件3.1 系统概况和相关设备3.1 阜阳华润电力有限公司 2×600MW 工程，本期安装额定容量为 600MW 的汽轮发电机 2 台，发电机出口设断路器。3.2 安装地点： 户内 3.2 工程主要原始资料本期工程地处安徽省阜阳市北部，距市区约 9.5km。 厂址地形：厂址场地开阔、地形平坦，自然标高 29.8m-29.5m。西北坡向东南，厂址范围东西长约 3km，南北宽约 2-4km，场地留有扩建。 厂区场地设计标高暂定为 30.90m，主厂房零米标高为 31.20m（黄海高程）。3.2.1 气象资料电厂厂址多年主要气象要素如下： 历年平均大气压1012.8hPa 历年平均气温15.0℃下载后可任意编辑 历年极端最高气温41.4℃ 历年极端最低气温-20.4℃ 历年最高日降雨量220.2mm 多年平均年降雨量907.75mm 历年平均绝对湿度14.6hPa 历年最大绝对湿度41.5hPa历年最小绝对湿度0.1hPa历年平均蒸发量1586.5mm 历年平均风速2.8m/s 最大积雪深度41cm 最大冻土深度13cm 历年平均雷暴日数31.9 天历年最多雷暴日数57 天 历年实测十分钟平均最大风速24.0m/s瞬间最大风速32.0 m/s 历年平均相对湿度 73%历年最小相对湿度 1%覆冰厚度 10mm3.2.2 厂区地震基本烈度：厂址范围内没有地震断裂通过，地震烈度为 7 度，在 50 年超概率 10%的条件下，地震动水平峰值加速度为 1.257 m/s2。3.2.3 污秽等级： III 级 4 发电机断路器技术条件4.1 GCB 主要参数4.1.1 性能参数 断路器是户内型、金属封闭、自冷、水平布置、SF6 气体绝缘。（1）额定工作电压（kV）:22（2）最高工作电压（kV）:24（3）额定电流（A）: 24000（4）额定频率（Hz）:50（5）相数:3 相下载后可任意编辑（6）绝缘水平：a.1min 工...
