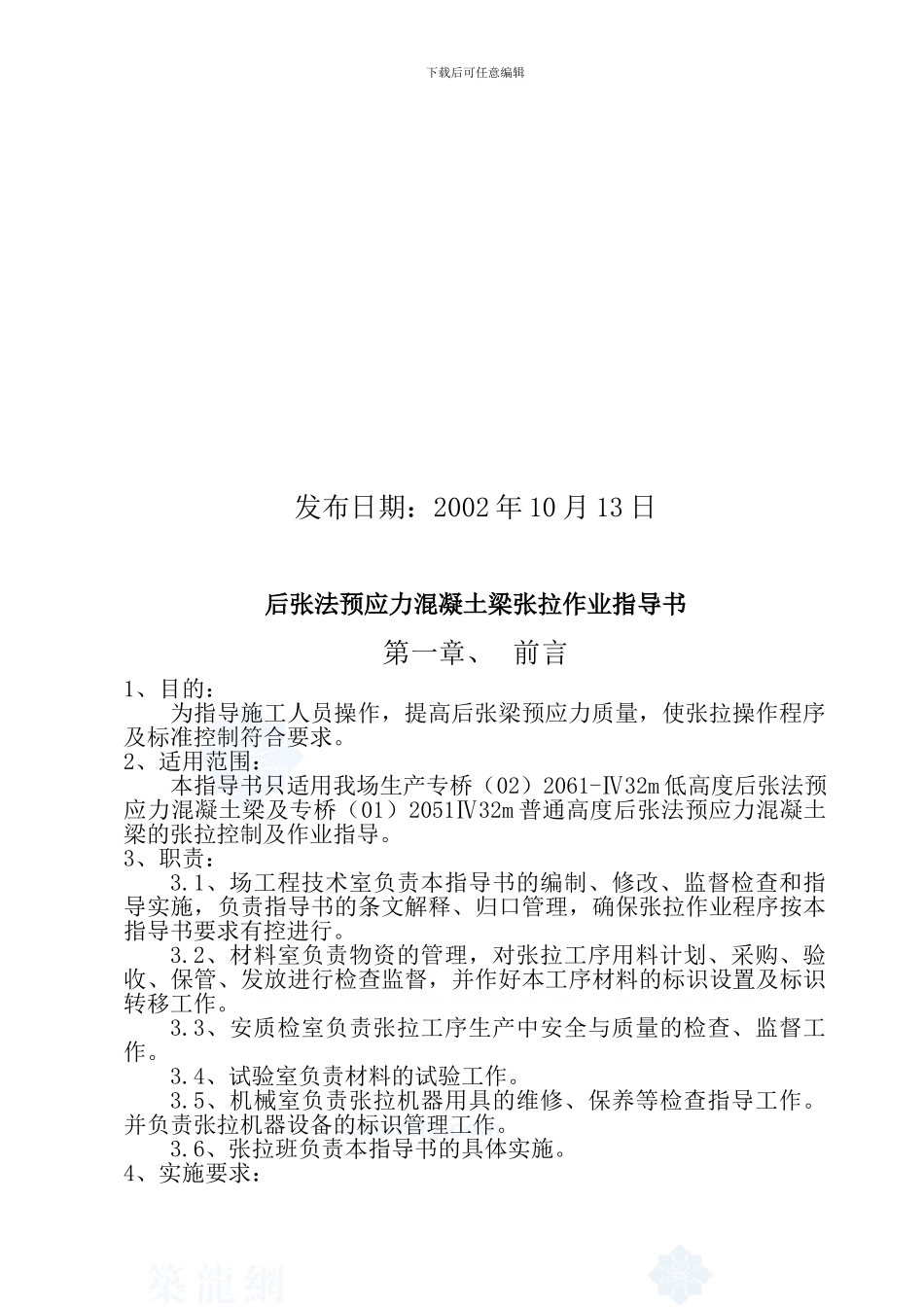

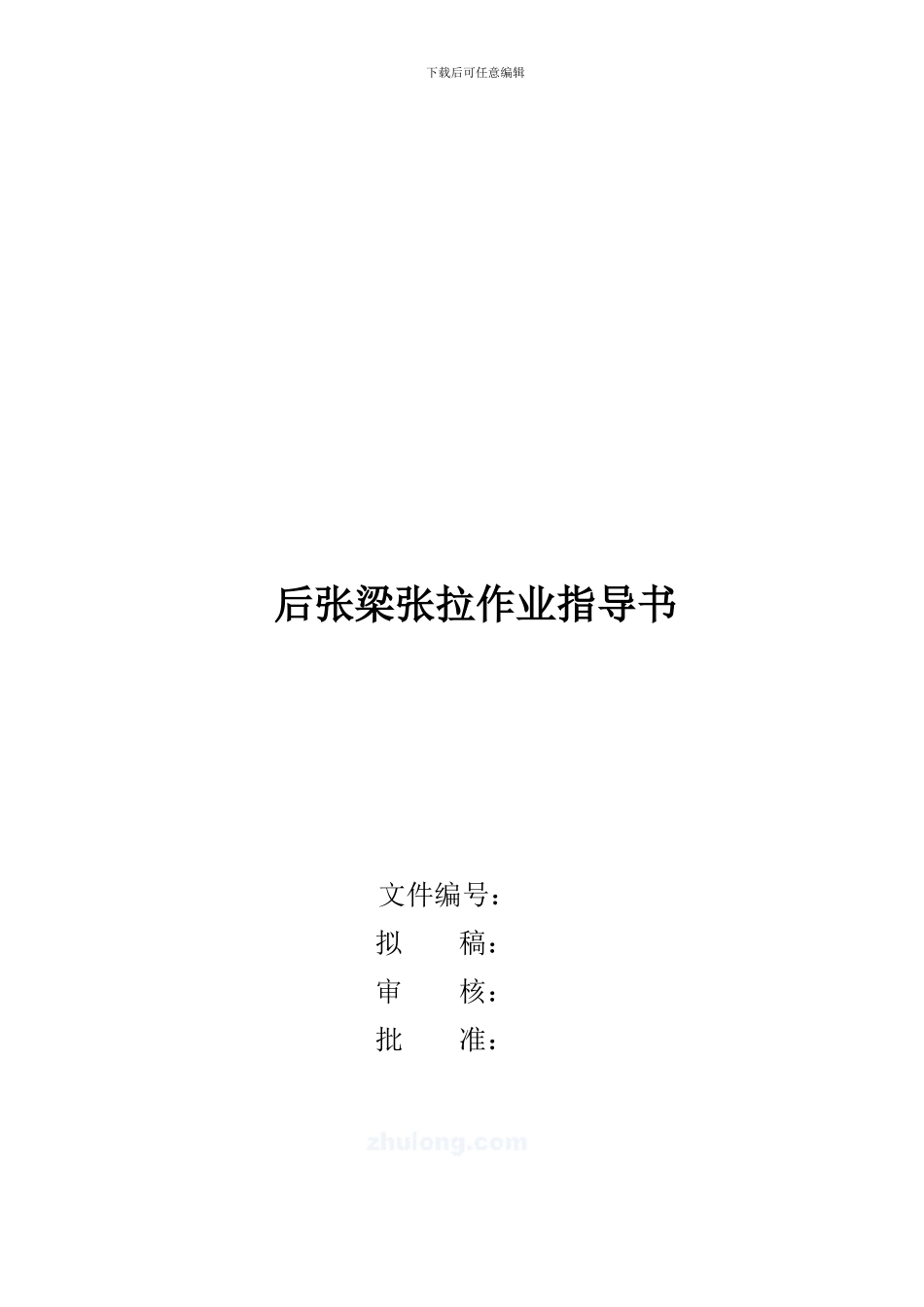

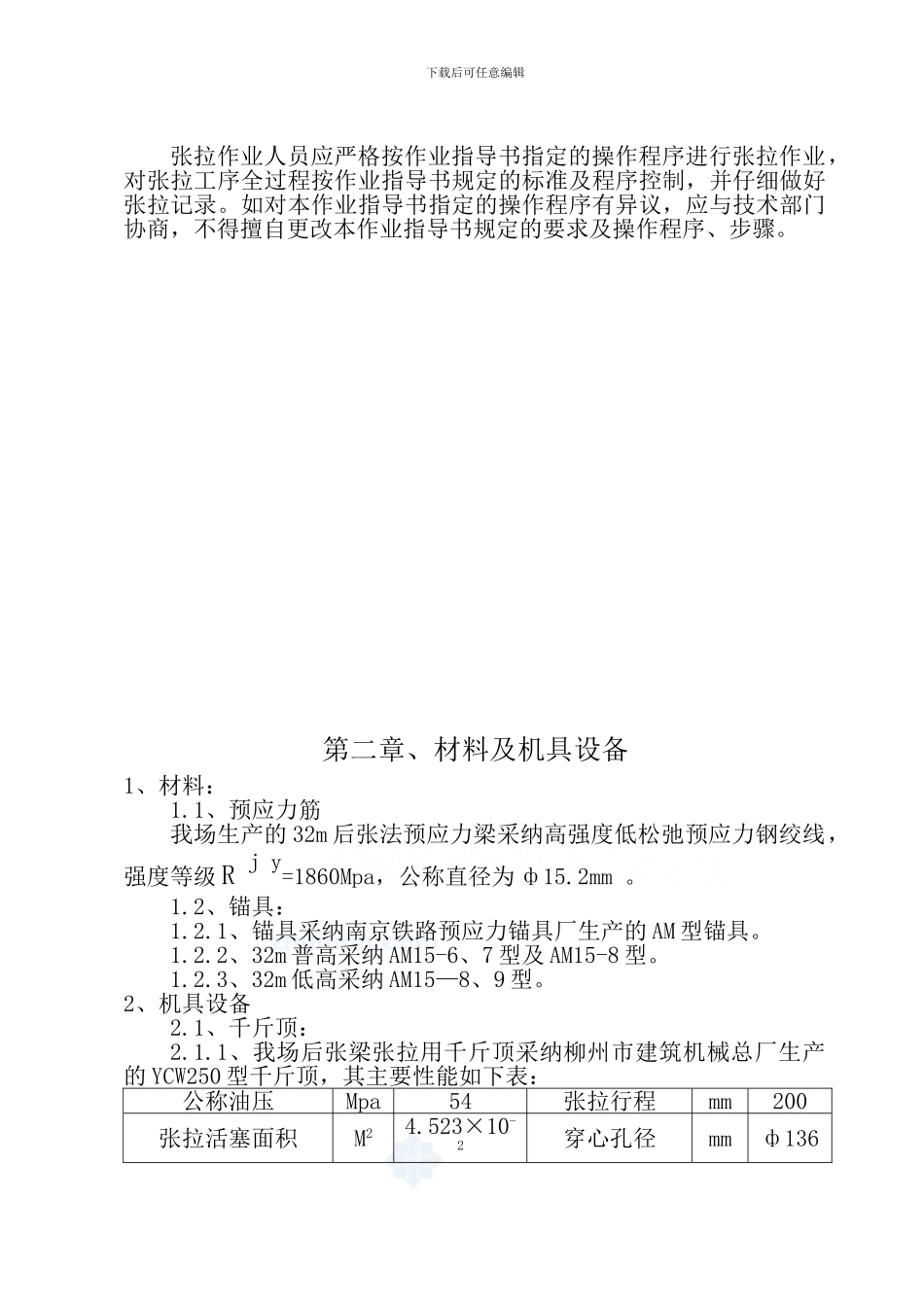

下载后可任意编辑后张梁张拉作业指导书 文件编号： 拟 稿： 审 核： 批 准： 下载后可任意编辑 发布日期：2002 年 10 月 13 日后张法预应力混凝土梁张拉作业指导书第一章、 前言1、目的：为指导施工人员操作，提高后张梁预应力质量，使张拉操作程序及标准控制符合要求。2、适用范围：本指导书只适用我场生产专桥（02）2061-Ⅳ32m 低高度后张法预应力混凝土梁及专桥（01）2051Ⅳ32m 普通高度后张法预应力混凝土梁的张拉控制及作业指导。3、职责：3.1、场工程技术室负责本指导书的编制、修改、监督检查和指导实施，负责指导书的条文解释、归口管理，确保张拉作业程序按本指导书要求有控进行。3.2、材料室负责物资的管理，对张拉工序用料计划、采购、验收、保管、发放进行检查监督，并作好本工序材料的标识设置及标识转移工作。3.3、安质检室负责张拉工序生产中安全与质量的检查、监督工作。3.4、试验室负责材料的试验工作。3.5、机械室负责张拉机器用具的维修、保养等检查指导工作。并负责张拉机器设备的标识管理工作。3.6、张拉班负责本指导书的具体实施。4、实施要求：下载后可任意编辑张拉作业人员应严格按作业指导书指定的操作程序进行张拉作业，对张拉工序全过程按作业指导书规定的标准及程序控制，并仔细做好张拉记录。如对本作业指导书指定的操作程序有异议，应与技术部门协商，不得擅自更改本作业指导书规定的要求及操作程序、步骤。第二章、材料及机具设备1、材料：1.1、预应力筋 我场生产的 32m 后张法预应力梁采纳高强度低松弛预应力钢绞线，强度等级 R j y=1860Mpa，公称直径为 ф15.2mm 。1.2、锚具：1.2.1、锚具采纳南京铁路预应力锚具厂生产的 AM 型锚具。1.2.2、32m 普高采纳 AM15-6、7 型及 AM15-8 型。1.2.3、32m 低高采纳 AM15—8、9 型。2、机具设备2.1、千斤顶：2.1.1、我场后张梁张拉用千斤顶采纳柳州市建筑机械总厂生产的 YCW250 型千斤顶，其主要性能如下表：公称油压Mpa54张拉行程mm200张拉活塞面积M24.523×10-2穿心孔径mmф136下载后可任意编辑公称张拉力KN2450钢绞线预留长mm680回程活塞面积M22.16×10-22.1.2、为了消除油缸活塞进行中出现的爬行（突进），在试验过程中采纳排气螺钉排气。2.1.3、为确保预应力值的准确性，应定期对张拉设备液压系统各组成部分（千斤顶、油泵、控制阀管路、压力表等）进行检查标定。在下列几种情况下应校正千斤顶：（1）千斤顶使用周期超过 1 个...
