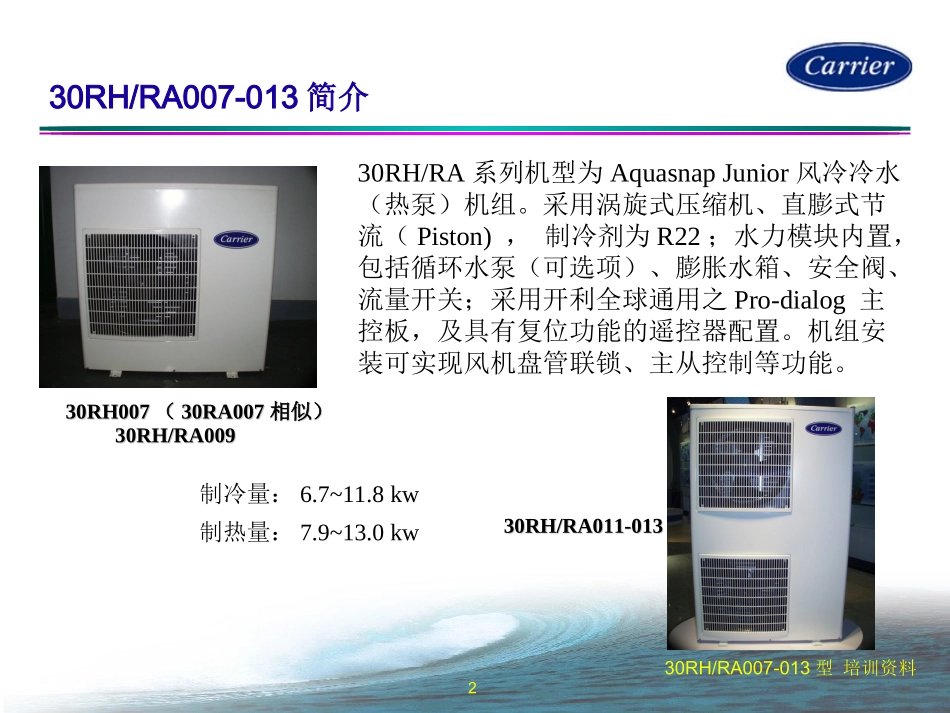

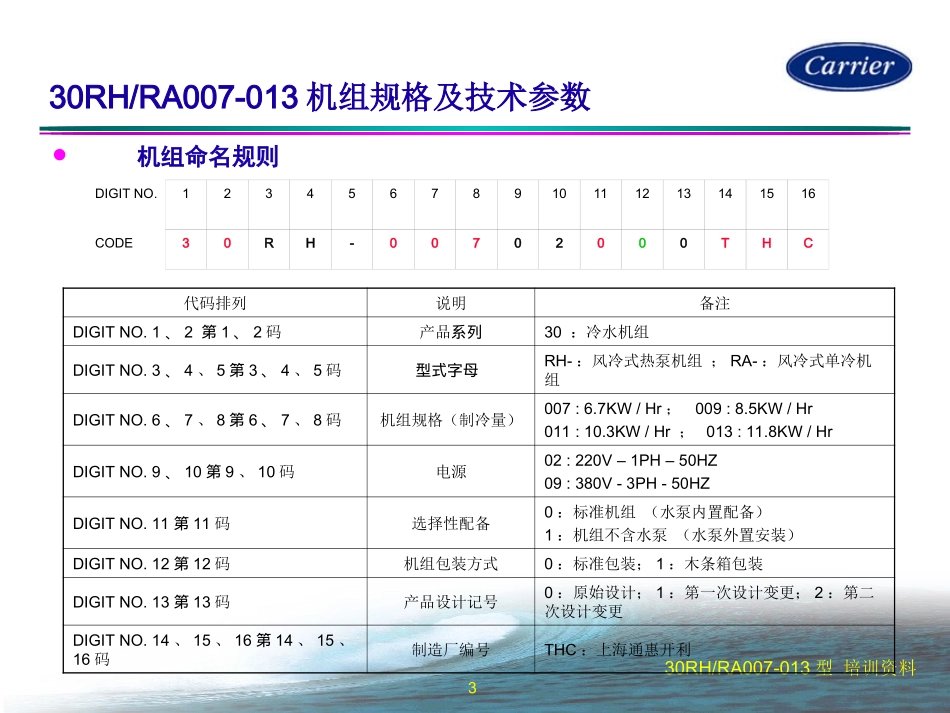

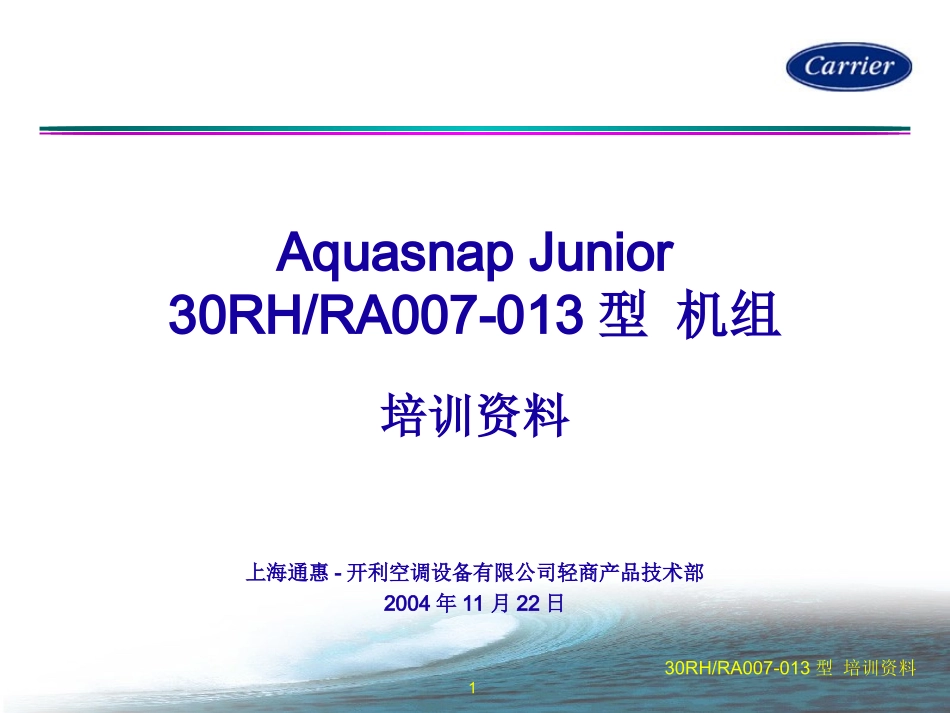

130RH/RA007-013型培训资料AquasnapJunior30RH/RA007-013型机组培训资料上海通惠-开利空调设备有限公司轻商产品技术部2004年11月22日230RH/RA007-013型培训资料30RH/RA007-013简介3030RH007RH007（（30RA00730RA007相似）相似）制冷量：6.7~11.8kw制热量：7.9~13.0kw30RH/RA系列机型为AquasnapJunior风冷冷水（热泵）机组。采用涡旋式压缩机、直膨式节流（Piston)，制冷剂为R22；水力模块内置，包括循环水泵（可选项）、膨胀水箱、安全阀、流量开关；采用开利全球通用之Pro-dialog主控板，及具有复位功能的遥控器配置。机组安装可实现风机盘管联锁、主从控制等功能。3030RH/RA011-013RH/RA011-0133030RH/RA009RH/RA009330RH/RA007-013型培训资料30RH/RA007-013机组规格及技术参数机组命名规则DIGITNO.CODE1234567891011121314151630RH-00702000THC代码排列说明备注DIGITNO.1、2第1、2码产品系列30：冷水机组DIGITNO.3、4、5第3、4、5码型式字母RH-：风冷式热泵机组；RA-：风冷式单冷机组DIGITNO.6、7、8第6、7、8码机组规格（制冷量）007:6.7KW/Hr；009:8.5KW/Hr011:10.3KW/Hr；013:11.8KW/HrDIGITNO.9、10第9、10码电源02:220V–1PH–50HZ09:380V-3PH-50HZDIGITNO.11第11码选择性配备0：标准机组（水泵内置配备）1：机组不含水泵（水泵外置安装）DIGITNO.12第12码机组包装方式0：标准包装；1：木条箱包装DIGITNO.13第13码产品设计记号0：原始设计；1：第一次设计变更；2：第二次设计变更DIGITNO.14、15、16第14、15、16码制造厂编号THC：上海通惠开利430RH/RA007-013型培训资料30RH/RA007-013机组规格及技术参数（续）产品编码30RH-0070230RH-0090230RH-0110230RH-0110930RH-01309配用电源220V-1Ph-50Hz200V-1Ph-50Hz220V-1Ph-50Hz380V-3Ph-50Hz380V-3Ph-50Hz制冷制冷量（KW）6.78.29.99.911.8额定输入功率（W）22003000342033804400额定输入电流（A）10.615.116.86.07.7可用水压（m)4.87.76.06.05.4制热制热量（KW）7.910.010.910.913.0额定输入功率（W）23002800369036104460额定输入电流（A）10.914.218.46.277.9可用水压（m)3.65.65.15.14.5水流量（l/h)11501410170017002020最大工作水压（Kpa)300300300300300补给水压（Kpa)120120120120120进出水接口（内螺纹）1“1“1“1“1“制冷剂R22充注量（Kg)1.531.473.203.113.3噪声(1m开外测得）（dB(A)）5658585862机组尺寸（长*宽*高）mm800*300*803800*300*803800*300*1264800*300*1264800*300*1264技术参数热泵型530RH/RA007-013型培训资料30RH/RA007-013机组规格及技术参数（续）单冷型产品编码30RA-0070230RA-0090230RA-0110230RA-0110930RA-01309配用电源220V-1Ph-50Hz200V-1Ph-50Hz220V-1Ph-50Hz380V-3Ph-50Hz380V-3Ph-50Hz制冷制冷量（KW）6.78.510.310.311.6额定输入功率（W）23002900369037904420额定输入电流（A）11.014.517.76.57.8可用水压（Kpa)3.57.35.95.95.2水流量（l/h)11501460177017701990最大工作水压（Kpa)300300300300300补给水压（Kpa)120120120120120进出水接口（内螺纹）1“1“1“1“1“制冷剂R22充注量（Kg)1.421.632.402.562.7噪声(1m开外测得）（dB(A)）5858585859机组尺寸（长*宽*高）mm800*300*590800*300*803800*300*1264800*300*1264800*300*1264注：1.制冷数据在35℃d.b/24℃w.b,进水12℃，出水7℃工况下测得；2.制热数据在7℃d.b/6℃w.b,进水40℃，出水45℃工况下测得；3.噪音测点距离机体1m的半消音室环境（按国家标准）630RH/RA007-013型培训资料30RH/RA007-013机组规格及技术参数（续）运行极限电源最小最大220V-1Ph-50Hz198242380V-3Ph-50Hz342418运行范围-制冷运行范围-制热室外空气温度℃室外空气温度℃出水温度℃出水温度℃开机时最高出水温度35℃开机时最低出水温度5℃730RH/RA007-013型培训资料机组循环流程图单冷型进水温度传感器排气压力传感器手动高压开关气液分离器冷凝器蒸发器（板式热交换）吸气压力传感器压缩机限流器出水温度传感器放气阀循环水泵安全阀膨胀水箱流量开关排水阀进水口出水口空气温度传感器830RH/RA007-013型培训资料机组循环流程图（续）热泵型进水温度传...
