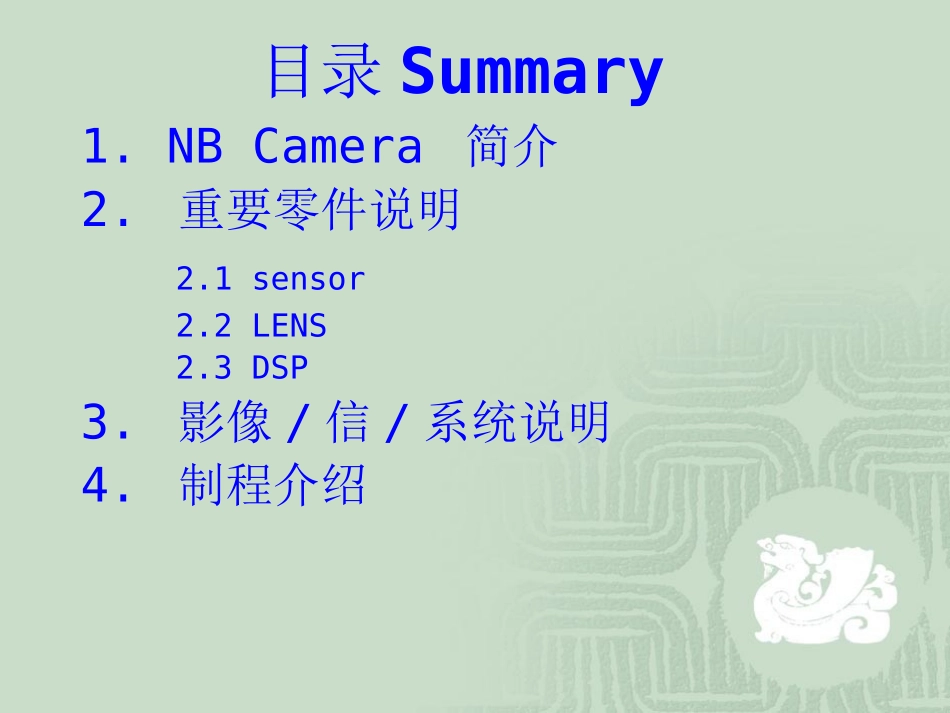

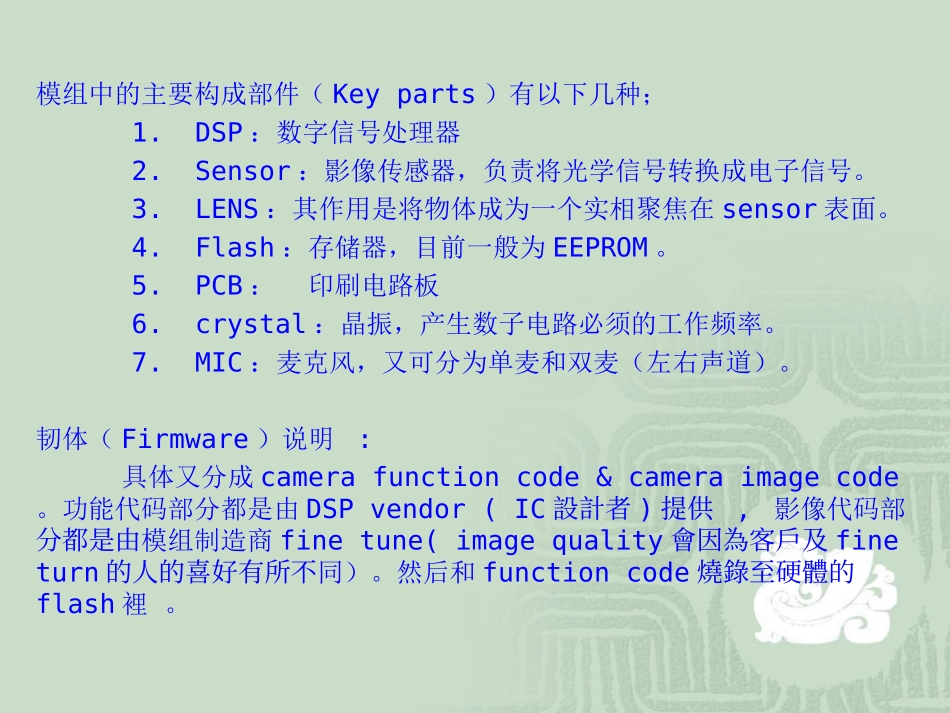

目录Summary1.NBCamera简介2.重要零件说明2.1sensor2.2LENS2.3DSP3.影像/信/系统说明4.制程介绍NBCamera簡介NBcamera：是笔记本电脑摄像模组的意思。见下面的示意图。LensLensSensorSensorConnectorConnectorHolderHolderDSPDSPFLSAHFLSAHCamera組成圖模组中的主要构成部件（Keyparts）有以下几种；1.DSP：数字信号处理器2.Sensor：影像传感器，负责将光学信号转换成电子信号。3.LENS：其作用是将物体成为一个实相聚焦在sensor表面。4.Flash：存储器，目前一般为EEPROM。5.PCB：印刷电路板6.crystal：晶振，产生数子电路必须的工作频率。7.MIC：麦克风，又可分为单麦和双麦（左右声道）。韧体（Firmware）说明:具体又分成camerafunctioncode&cameraimagecode。功能代码部分都是由DSPvendor(IC設計者)提供,影像代码部分都是由模组制造商finetune(imagequality會因為客戶及fineturn的人的喜好有所不同）。然后和functioncode燒錄至硬體的flash裡。重要零件说明.壹影像传感器sensor其功能類似傳統相機底片的功能_擷取畫面,將光能轉換成电子讯号訊號。根据Sensor的生產方式和技術構造，目前可分為CCD以及CMOS兩種。各自擁有不同的特性。CCD_charge-coupleddevice(感光耦合元件):CCD具有感光面積大、因此體積較小的優點，色彩飽和度高，雜訊低也是其優點，另外CCD訊號讀取的速度較快，比較適合動態影像攝影。但CCD元件工作電壓在5~15V，耗電量大，且需2~4條電源驅動，且要外接PowerIC，因此電路設計相對複雜。CMOS_ComplementaryMetalOxideSemiconductor(互補金屬氧化半導體影像感測器)：CMOS晶片製作為標準之半導體製程，可將其他訊號處理功能一併整合在一個晶片中，整合度較高。優點是耗電低，成本低。缺點是容易產生雜訊，畫質較CCD差。目前大量使用在行動裝置上(手機及NB),因此目前佔有大部份的市場。另外，值得注意的是sensor的封裝方式，也可能會影響到封裝後晶片的大小。目前主要的兩種方式為COB(ChipOnBoard)及CSP(ChipScalePackage)兩種方式。SensorCMOSsensor可結合有效成像區域與外部電路，將兩者設計於同一片晶片上SensorMicro-lensandColorFilterArraysSensorImageSensor/BSIDesignBSICMOS(BackSideIlluminationComplementaryMetalOxideSemiconductor),背照式影像感測器CMOS的製程可以想像成漢堡一樣，是以層層堆疊上去，其中最關鍵的光轉電感光元件是在整個IC的最底層，受光面感測元位於最底層的基板上（左圖黃色受光面那條線），受光面上面則佈滿許多金屬配線。這些金屬配線因為用許多的絕緣物質，會影響透光性、以及產生色散情形，所以入射光真正進入感光元件的光量可說少了一半。背照式CMOS感光元件技術就是為了解決進光量過少的缺點，直接將感光元件的受光面感測元放置在基版的背面，同時將整個IC反過來配置，入射光不會受到金屬配線絕緣物質的阻擾，較傳統感光元件足足提昇了1倍的進光量：光電轉換效率更高，也擁有低雜訊的優點。Sensor左為傳統感光元件，右為背照式CMOS感光元件，少了配線阻擋能獲得更多的入射光。SensorSensor的畫素區分:VGA_640X480約30萬畫素(pixels)HD_1280X720約100萬畫素(pixels)1.3M(SXGA)_1280X1024約130萬畫素(pixels)2M_1600X1200/3M,5M…….640480SensorSensorICpackage區分:CSP/COB/A.CSP_ChipScalePackage:sensorvendor出廠時就是一顆BGAIC直接可以做SMT的製程,省去Diebonding&wirebonding的時間及製程.SensorOVsensorbottomsideSETIsensorbottomsideB.COB_Chiponboard:裸晶片直接黏在電路板或基板上modulemaker跟sensorvendor買sensordie,modulemaker自己bondingwise或讓專業封測廠封裝成IC(PLCC/CLCC/TPLCC)再經過SMT著裝後組裝測試。SensorTPLCCPLCCCLCCSensorvendor&型号List:SensorCMOSImageSensorOmniVision美商豪威Aptina美光(Micron)Samsung三星(韓商)SETi(Seoul,韓商)Pixelplus(韓商)Hynix(韓商)PixelArt原相科技Himax恆景科技SonyKodakAvogo(前Agilent)STCypressSiliconfile(韓商)0.3MHD/1.3M2.0MotherOmniVision7670/7675/7725/7740/76909660/9665/9710/97262640/2650/2655/26593640/3650/5640/5643SeTiSI...
