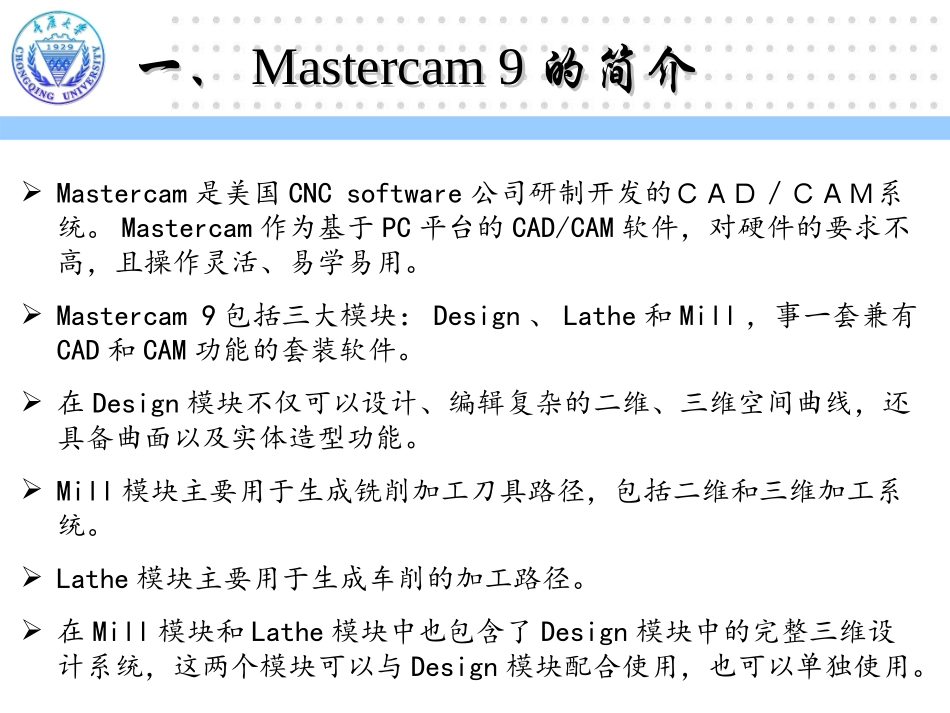

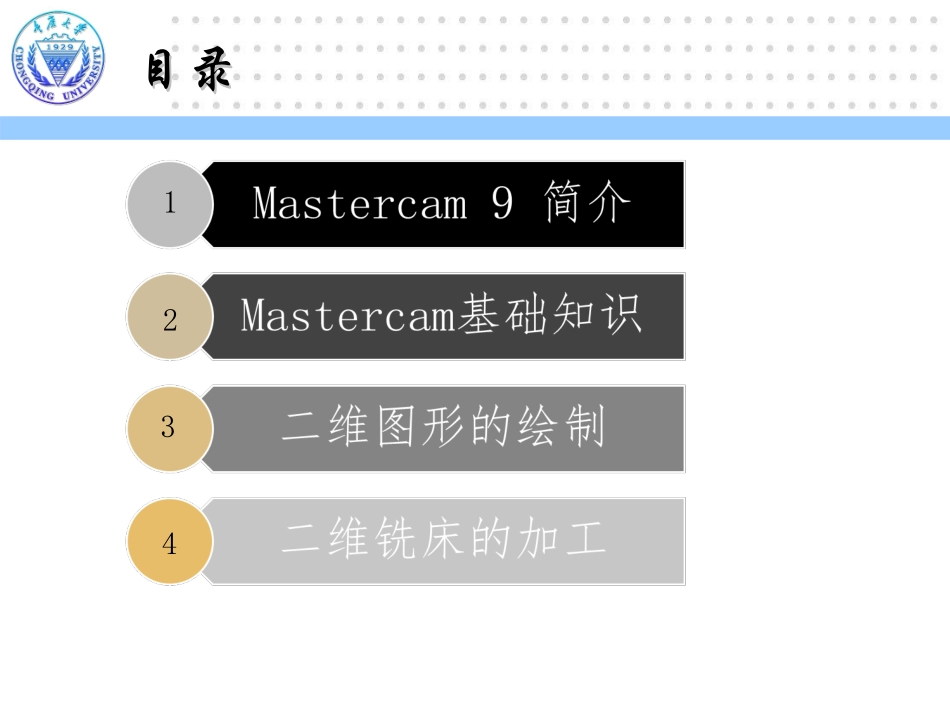

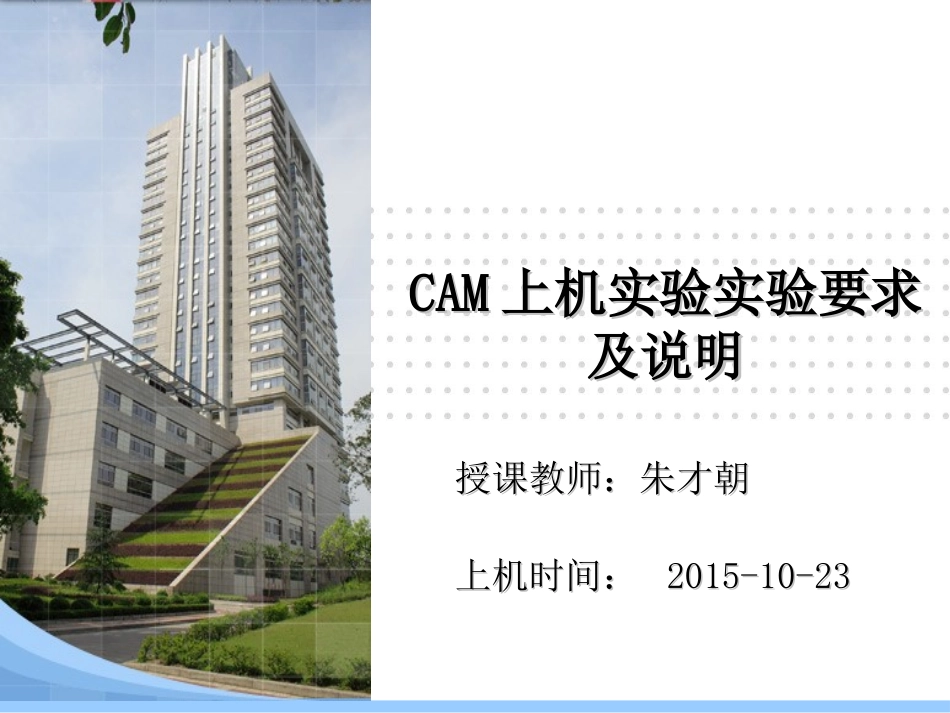

授课教师：朱才朝授课教师：朱才朝CAMCAM上机实验实验要求上机实验实验要求及说明及说明上机时间：上机时间：2015-10-232015-10-23目录目录1234一、一、Mastercam9Mastercam9的简介的简介Mastercam是美国CNCsoftware公司研制开发的ＣＡＤ／ＣＡＭ系统。Mastercam作为基于PC平台的CAD/CAM软件，对硬件的要求不高，且操作灵活、易学易用。Mastercam9包括三大模块：Design、Lathe和Mill，事一套兼有CAD和CAM功能的套装软件。在Design模块不仅可以设计、编辑复杂的二维、三维空间曲线，还具备曲面以及实体造型功能。Mill模块主要用于生成铣削加工刀具路径，包括二维和三维加工系统。Lathe模块主要用于生成车削的加工路径。在Mill模块和Lathe模块中也包含了Design模块中的完整三维设计系统，这两个模块可以与Design模块配合使用，也可以单独使用。二、二、Mastercam9Mastercam9基础知识基础知识工作界面（标题栏、工具栏、主菜单区、次菜单区、系统提示区、坐标轴标记、光标位置、绘图区）文件管理（创建文件、打开文件、保存和部分文件保存）基本设置（颜色设置、样式和宽度设置、图层管理、群组管理、改变对象属性、显示设置）123三、二维图形的绘制三、二维图形的绘制3.1基本二维绘图3.1.1创建直线3.1.2创建圆弧、圆3.1.3创建矩形3.1.4创建椭圆3.1.5创建正多边形3.1.6创建文本3.2图形编辑3.2.1删除对象3.2.2对象转换（镜像、旋转、平移、偏移等）3.2.3对象修整（倒角、修剪/延伸、分割、连接四、二维铣床加工四、二维铣床加工上机实验示例上机实验示例CAM中Design示例图形背景反色，可以在附件的“画图”工具，进行反色，选中图形，快捷键“shift+ctrl+i”上机实验示例：上机实验示例：MillMill加工加工标题栏工具栏主菜单栏辅助菜单栏系统提示区工作区修改背景颜色：Screen-configure-Screen-systemcolors-GraphicBackgroundColor（1）Mastercam9界面上机实验示例：上机实验示例：MillMill加工加工（2）将Pro/e的三维图形（IGES或STEP格式）导入到Mill软件中Mainmenu-File-Converters-IGES/STEP-Readfile上机实验示例：上机实验示例：MillMill加工加工（2）将Pro/e的三维图形（IGES或STEP格式）导入到Mill软件中渲染图形上机实验示例：上机实验示例：MillMill加工加工（3）移动工件位置以及改变工件的大小坐标显示鼠标位置坐标位置上机实验示例：上机实验示例：MillMill加工加工（3）移动工件位置以及改变工件的大小工件缩放MainMenu-Xform-Scale-All-Surface-Done-Origin上机实验示例：上机实验示例：MillMill加工加工（3）移动工件位置以及改变工件的大小工件旋转MainMenu-Xform-Rorate-All-Surface-Done-Origin上机实验示例：上机实验示例：MillMill加工加工（3）移动工件位置以及改变工件的大小工件平移MainMenu-Xform-Translate-All-Surface-Done-Polarxzxz上机实验示例：上机实验示例：MillMill加工加工（4）设定加工边界MainMenu-Create-Rectangle-1point-Origin-Esc先将视野调整到Gview-Top加工边界上机实验示例：上机实验示例：MillMill加工加工（5）创建毛坯MainMenu-Toolpaths-Jobsetup注：毛坯的尺寸必须大于工件的尺寸；StockOrigin的Z向必须大于零，上机实验示例：上机实验示例：MillMill加工加工（6）粗铣削加工MainMenu-Toolpaths-Surface-Rough-Pocket-All-Sueface-输入参数界面在空白处右键-Creatnewtool端面铣刀上机实验示例：上机实验示例：MillMill加工加工（6）粗铣削加工MainMenu-Toolpaths-Surface-Rough-Pocket-All-Sueface-输入参数界面在空白处右键-Creatnewtool端面铣刀的基本参数上机实验示例：上机实验示例：MillMill加工加工（6）粗铣削加工刀具基本参数上机实验示例：上机实验示例：MillMill加工加工（6）粗铣削加工表面参数上机实验示例：上机实验示例：MillMill加工加工（6）粗铣削加工粗加工口袋参数上机实验示例：上机实验示例：MillMill加工加工（6）粗铣削加工切削深度和间隙设置上机实验示例：上机实验示例：MillMill加工加工（6）粗铣削加工粗加工切削路线上机实验示例：上机实验示例：MillMill加工加工（6）粗铣削加工粗铣削...
