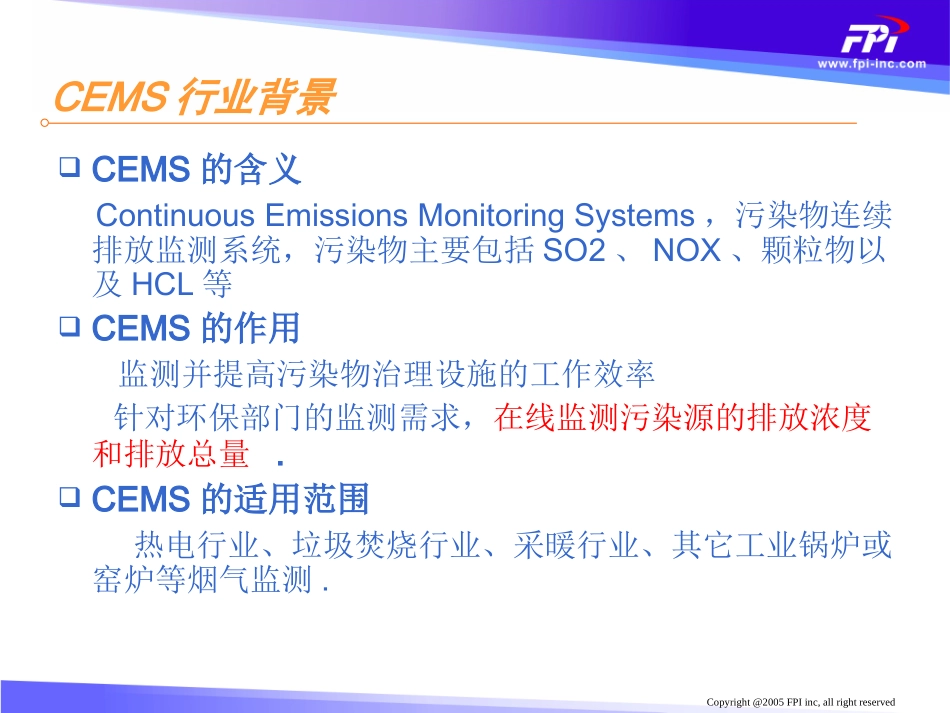

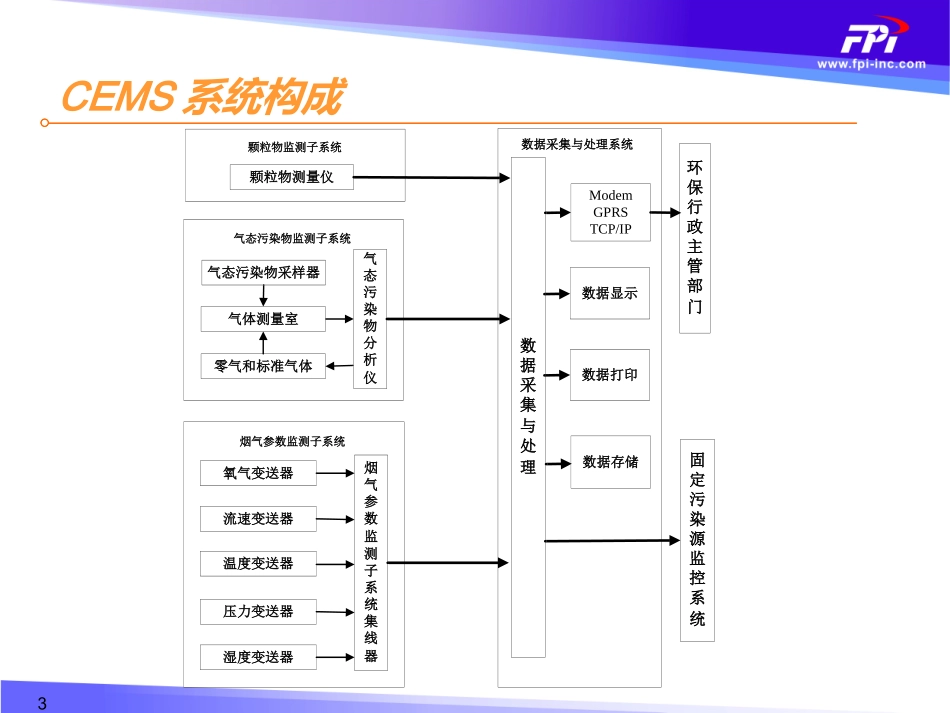

FOCUSEDPHOTONICSINCCEMS-2000BS产品知识聚光科技（杭州）股份有限公司Copyright@2005FPIinc,allrightreservedCEMS行业背景CEMS的含义ContinuousEmissionsMonitoringSystems，污染物连续排放监测系统，污染物主要包括SO2、NOX、颗粒物以及HCL等CEMS的作用监测并提高污染物治理设施的工作效率针对环保部门的监测需求，在线监测污染源的排放浓度和排放总量.CEMS的适用范围热电行业、垃圾焚烧行业、采暖行业、其它工业锅炉或窑炉等烟气监测.Copyright@2005FPIinc,allrightreserved3CEMS系统构成数据采集与处理系统烟气参数监测子系统集线器流速变送器温度变送器压力变送器湿度变送器氧气变送器烟气参数监测子系统零气和标准气体气态污染物分析仪气态污染物采样器气态污染物监测子系统气体测量室颗粒物监测子系统颗粒物测量仪数据采集与处理固定污染源监控系统ModemGPRSTCP/IP数据打印数据显示环保行政主管部门数据存储Copyright@2005FPIinc,allrightreserved4CEMS标准与认证产品标准HJ/T76-2001《固定污染源排放烟气连续监测系统技术要求及监测方法》HJ/T75-2001《火电厂烟气排放连续监测技术规范》产品认证CMC认证(中华人民共和国制造计量器具许可证)CCEP认证(中国环境保护产品认证证书)国家环保认证Copyright@2005FPIinc,allrightreserved伴热管线调零标定1标定2高温气体室排空光纤光纤射流泵烟囱采样探头反吹氧化锆仪表风OMA-2000加热盒(120-2000C可调)聚光科技采样技术原理及特点特点：无冷凝装置和隔膜泵之类运动部件，结构简洁无酸气腐蚀问题是一款迄今国内外最简洁的采样式烟气连续监测系统！是一款迄今国内外最简洁的采样式烟气连续监测系统！Copyright@2005FPIinc,allrightreserved6OMA-2000机架式技术指标OMA-2000采用多通道光谱分析技术（OMA）和差分光学吸收光谱算法（DOAS），可以同时测量多种气体的浓度。目前针对于CEMS应用，对固定污染源的气态污染物浓度进行连续监测，可以测量SO2、NOx、HCl、NH3和O2等气体的浓度。Copyright@2005FPIinc,allrightreservedOMA-2000构成与指标包括以下核心部件：紫外分光光谱仪紫外光源气体室（可内置和外置）接口电路板光纤(两根)数据处理与显示模块(GPDP)电源模块性能指标零点漂移：≤±1%F.S./7d量程漂移：≤±1%F.S./7d线性误差：≤±1%F.S.检测下限：3ppm(16cm光程)响应时间：≤2sCopyright@2005FPIinc,allrightreserved采样探头电捕焦装置电伴热瓦，500oC电伴热瓦，180oC叠孔式过滤装置安装法兰样气法兰连接电捕焦配件用于垃圾焚烧（已申请发明专利）三层叠孔式过滤器特点采用三层叠孔过滤器，粉尘过滤更彻底、反吹更有效，免维护周期长；采用电捕焦探头，有效避免焦油堵塞过滤器；采样反吹Copyright@2005FPIinc,allrightreserved射流泵原理射流泵原理性能指标：采样流量：4L/min（其它流量可定制）耗气量：6L/min真空度：50kpa性能指标：采样流量：4L/min（其它流量可定制）耗气量：6L/min真空度：50kpa特点结构非常简单、无运动部件；耐高温、耐腐蚀；Copyright@2005FPIinc,allrightreserved射流泵结构射流泵的设计依据是：在一定条件下，（其中为“吸气口”附近处的压力、Vs为流速）；也就是流速Vs越高，P压力越低，在大气中能造成的负压能力就越强。而烟气压力往往略低于一个大气压1000mBar，如果射流造成的负压在400mBar，那么抛去连接管路自身的压阻外，射流泵就能够像真空泵那样抽取烟气了。常数压力2SV21P常数压力2SV21P在CEMS-2000中，射流泵的抽气能力主要与以下方面有关：（1）射流的压力。一般要求是3-4kg。射流压力太小、太大时抽气流量都是偏低。（2）构件1与构件2之间的间距有关，不能太紧，也不能太松。（3）出气口的管径D、管长L。Copyright@2005FPIinc,allrightreservedCEMS-2000s场景图Copyright@2005FPIinc,allrightreserved伴热管线调零标定1标定2高温气体室排空光纤光纤射流泵烟囱采样探头反吹氧化锆仪表风OMA-2000加热盒(120-2000C可调)CEMS-2000s流程特点：无冷凝装置和隔膜泵之类运动部件，结构简洁无酸气腐...
