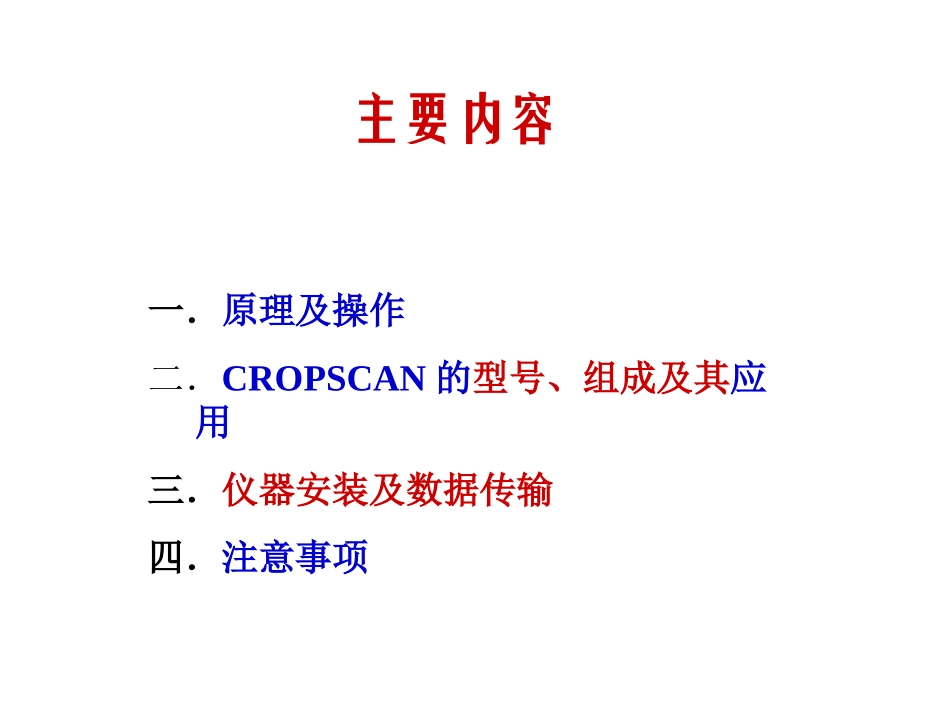

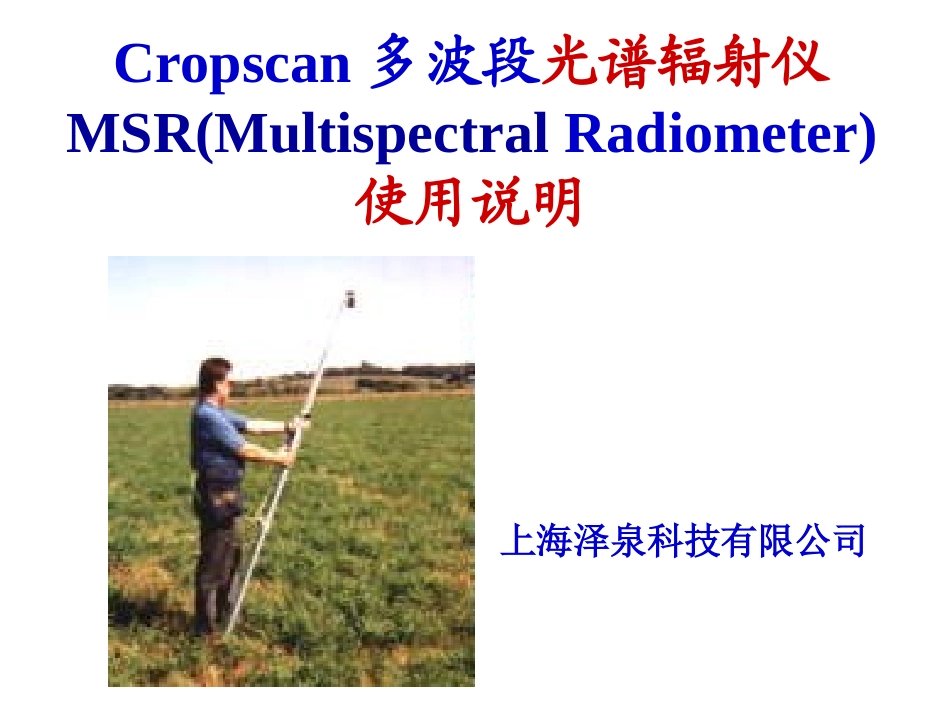

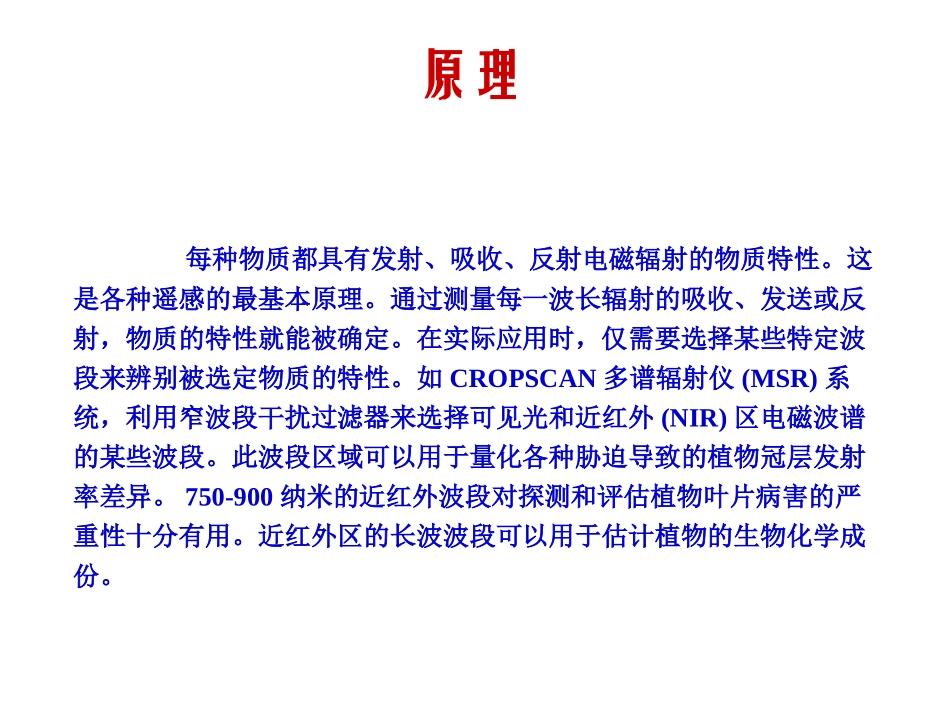

Cropscan多波段光谱辐射仪MSR(MultispectralRadiometer)使用说明上海泽泉科技有限公司一．原理及操作二．CROPSCAN的型号、组成及其应用三．仪器安装及数据传输四．注意事项主要内容原理每种物质都具有发射、吸收、反射电磁辐射的物质特性。这是各种遥感的最基本原理。通过测量每一波长辐射的吸收、发送或反射，物质的特性就能被确定。在实际应用时，仅需要选择某些特定波段来辨别被选定物质的特性。如CROPSCAN多谱辐射仪(MSR)系统，利用窄波段干扰过滤器来选择可见光和近红外(NIR)区电磁波谱的某些波段。此波段区域可以用于量化各种胁迫导致的植物冠层发射率差异。750-900纳米的近红外波段对探测和评估植物叶片病害的严重性十分有用。近红外区的长波波段可以用于估计植物的生物化学成份。操作在田间，通过支持杆将辐射计保持在作物冠层上面的水平位置。田间的观测直径是反射计高于冠层的高度的一半。系统内置的数据获取程序便于对电压数字化和记录每一选择波长的反射百分数。该程序同时允许对多个样本取平均值。各种辅助数据，如小区号、时间、入射辐射水平和辐射计内部的温度，均可在每次扫描时记录下来。通过手动开关或按手持终端或PC的空格键触发的一次扫描只需约2秒钟。一声嘟嘟声表示扫描开始，两声嘟嘟声表示扫描结束，三声嘟嘟声表示数据已被记录到内存里了。。Cropscan多光谱辐射仪基本型号MSR16R波段1-16个，460—1700nm范围116个波段的序列任意选择；MSR87波段8个，中心波长:460、510、560、610、660、710、760和810nmMSR5波段5个，中心波长:485、560、660、830和1650nm。系统组成辐射计数据记录器（DLC）手持终端CT100伸长杆相关软件应用描述植物正常生长植物冠层顔色评估作物生物量作物产量构成作物质量因子叶面积指数由于病虫害、空气污染、养分不足等造成的作物产量损失与品质降低······软件MSR.BAS用于支持设备运行的最基本文件，相当于计算机上的操作系统MSR.CNG用于控制设备各通道工作的设置文件，相当于计算机上的应用软件CropscanMSR与设备配套的计算机软件，安装在计算机上，用来完成计算机与设备的对话，从而实现对设备的设置、数据下载等硬件组装1安装辐射传感器支架1.1拉伸并固定延长杆1.2伸长杆的末端安装辐射传感器支架1.2安装辐射传感器、手持终端支架和水平仪1.3通过水平仪调节辐射仪与地面水平1.4安装辐射计的数据线安装软件（CropscanMSR）右击INSTALL.EXE点击Open安装路径点击InstallSystem点击OK-InstallinaboveGroup点击“Yes-execute”完成安装点击okMSR的主界面一级选项二级选项三级选项含意TERMINAL模拟终端通信程序，可以直接操作数采RETRIEVE从数采下载数据POSTPROC加工处理原始数据，对原始读数进行校正和计算反射率UPLDMSR上传MSR.BAS文件到数采UPMSRDEL上传MSR.BAS文件修正部分到数采UPDLCDEL上传DLC.BAS文件修正部分到数采SAVECONF保存/恢复仪器配置及校对参数SAMPTIME采集数据参量因子设置SUNANGLE计算指定位置及时间的天顶角VIEW查看ASCII数据文件FORMAT格式化排列数据FACTORID编制实验中设定的各种参量因子文件IDMERGE合并参量因子到辅助数据文件中LAYOUT按行和列输出田间测量点分布位置EXTRACH根据记录状态添加一些诸如名称和数据格式的信息（仅使用在MSR16）PREPROC在DLC.BAS环境下编译从MSR系统所得到的数据，为POSTPROC程序生成数据格式文件SORTFILE排列数据ADDCOM在每一个记录后添加逗号ANALYSIS分析程序ANOVA通用型分析程序NTHREG匹配辅助文件排序的单行数据多元回归分析程序EXAMPLES查看典型示例数据MSRMENU功能菜单设置将光标移到Terminal项，按回车键确定选择端口，按回车键确认按M键，进入主菜单主菜单。i选择2设置日期、时间、每点的采样数、整个采样区域的注释、采样区域的代码、采样点的经纬度、整个区域的采样数、采样区域与格林尼治的时差等注意：经度值输入的时候，根据东经和西经不同，输入的具体数值不同设置好后，按M返回主菜单采集数据选择8进入采数模式根据提示，按空格键进行采数下载数据注意：下载的数据命名时，一定要加上.MV作为扩展名选择RETRIEVE选择合适的com口，按回车注...
