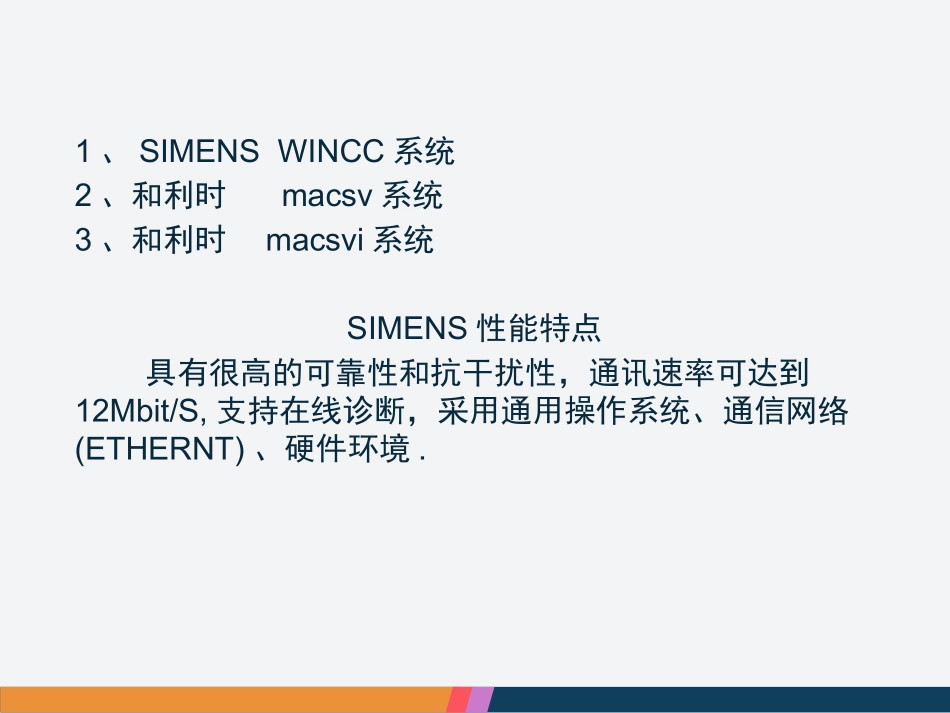

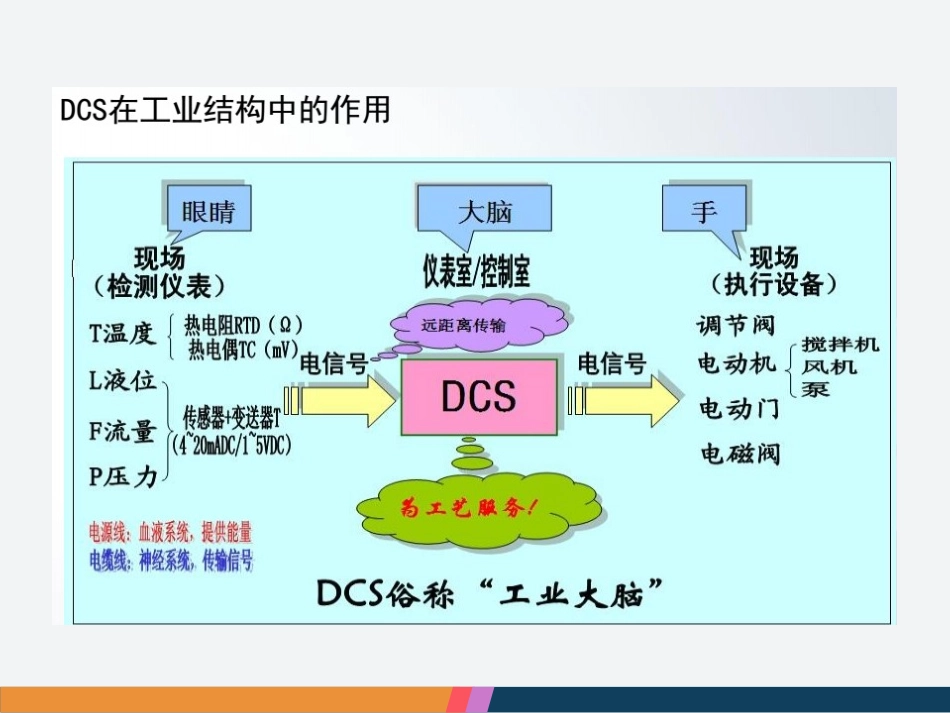

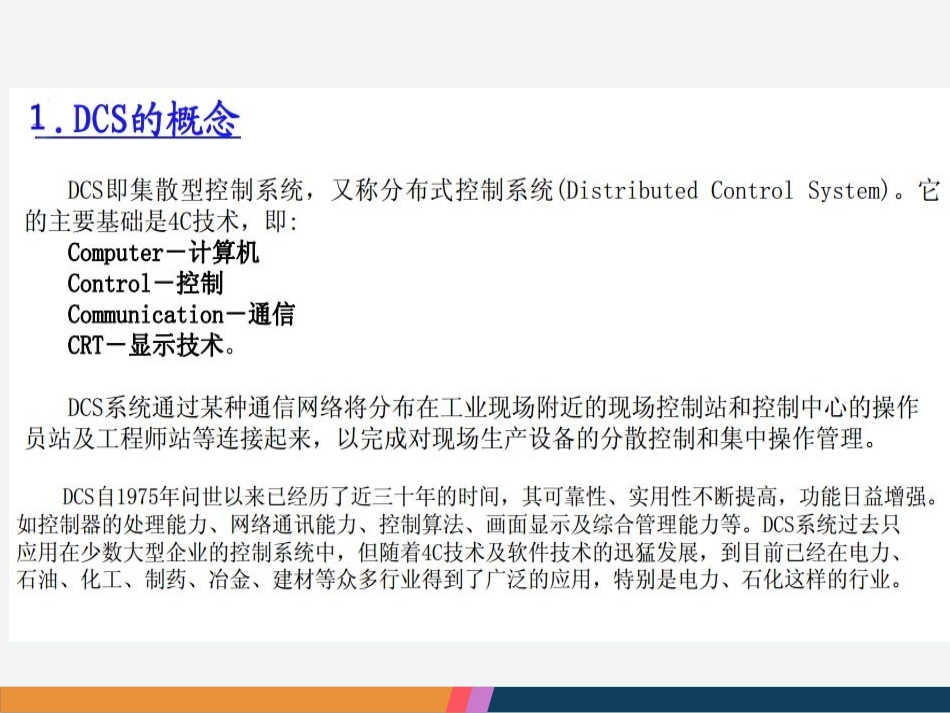

1、SIMENSWINCC系统2、和利时macsv系统3、和利时macsvi系统SIMENS性能特点具有很高的可靠性和抗干扰性，通讯速率可达到12Mbit/S,支持在线诊断，采用通用操作系统、通信网络(ETHERNT)、硬件环境.MACS总体介绍•性能特点：主控制器、系统服务器、操作员站的性能，系统容量、控制周期等都有大幅度的提高，控制周期最快支持50ms；支持在线诊断，采用通用操作系统、通信网络、硬件环境，专门设计硬件模块和系统多层次冗余诊断，保证系统长期稳定可靠运行。上层网络采用通用网络协议；支持用户API（应用程序编辑接口）、DDE(动态数据交换)、ODBC(开放数据库链接)、OPC（工业标准）等；支持通用数据库连接、数据查询和远程数据存取；下层网络支持各种现场总线和各种设备驱动和通信。MACS总体介绍•界面特点–支持标准组态，可以在线修改、组态和调试系统；–支持组态指导和在线帮助；–采用标准WindowsNT操作，支持动画和视频信号，图形分辨率更高。MACS总体介绍体系结构基于QNXPentium级冗余主控器ERP系统WEBserverPA智能仪表DP智能设备Profibus-DPInternet互联网柜式安装INTERNET浏览FF总线FF智能设备管理网络系统网络系统网络DCS系统图DCS系统图网络结构–管理网络：负责操作员站、工程师站与ERP系统的互联和信息传送。–系统网络：是系统的主要框架，负责操作站与I/O站数据通信。系统网与管理网采用相同的传输介质，均为冗余的高速以太网（100Mbps）通讯链路。物理介质为双绞线或光纤。-控制网络：支持PROFIBUS-DP现场总线网，采用西门子专用电缆作为通信介质，通信速率12Mbps.方便实现远程I/O。工程师站（ENS）•工程师站功能–完成系统离线组态–组态数据的打印，下装；–在线运行监视和管理等功能。•运行环境XP系统ENS操作员站（OPS）•操作员站功能–操作员站主要完成操作和监视功能，–进行画面的显示切换–操作员输入的命令和参数，修改系统的运行参数，–在线参数修改、控制调节等。•运行环境XP系统OPS现场控制站（FCS）•现场控制站完成–数据采集–工程单位变换（采集的4~20mA信号转换成工程量）–控制运算、控制输出–开关量抖动硬件处理（硬件有对开关量输入信号有滤波作用，排除抖动假信号）–模块自诊断功能和切换–通过控制网络将数据和诊断结果传送到主控单元。FCS现场I/O模块的结构（实物图）符合：IP40现场环境等级，机箱符合IP55以上的现场环境等级组成：端子基座和功能模块维护：可带电拔插安装：导轨和壁挂模块主体的外壳内部模板底座正面注：控制网连接模块（IO-BUS）现场I/O模块的结构（实物图）注：站地址还是采用拨码MACS控制组态•系统支持：–顺序流程图(SFC)–功能块图(FBD)：1#线、2#线–梯形图(LD)：1#2#水泥磨–结构化文本语言(ST)–连续功能块图（CFC）：基于FBD，支持简单的定位和功能块、函数与变量之间的连接。3#线•四种控制编程语言相互引用，进行控制算法（及内部计算）的组态；ConMaker：功能图功能块图（FBD）用图形形式功能块语言编制的用于完成一定运算或控制功能的程序。由基本功能块、连线、输入输出端子组成，运算结果通过输出端子传递出去。ConMaker：梯形图梯形图是一种专门用于基本逻辑控制的连续执行语言。由一些触点（常开、常闭、正传感、负传感、反转）、线圈（输出、单稳态、锁定、解锁、跳转）、连线及定时器、计数器、步序器组成。它擅长于快速执行离散逻辑，包括马达控制、连锁、随意检查、以及简单的顺序控制。MACS系统硬件型号（FM）1.I/0模块：AI、AO、DI、DOAI（FM148C、FM148E），配备底座FM131A-CAO（FM151），配备底座FM131A-CDI（FM161D），配备底座FM131-E-A，FM136-DCRDO（FM171B），配备底座FM131-E-A，FM138-ACR注：DI、DO底座和端子板之间的连接36芯预制电缆2.主控单元FM8013.电源模块FM910（DC24V）MACS系统硬件型号（K）1.I/0模块：AI、AO、DI、DOAI:K-AI01,配备底座K-AT01;K-TC01,配备底座K-TT01K-RTD01配备底座K-TT01AO:K-AIO01,配备底座K-AT01DI:K-DI01,配备底座K-DOT01DO:K-DI01,配备底座K-DOT01，FM138-ACR注：DI、DO底座和端子板之间的连接36芯预制电缆2.主控单元KCU013.电源模块SM913（DC24V）4.控制网连接模块K-BUS02(星型)、K-BUS03（总线型）模拟量输入现场模块和接线的查找•模块布置图•标识from1to2•AI、AO：八路(SIEMENS十六路)•DI、DO：十六路感谢观看！！
