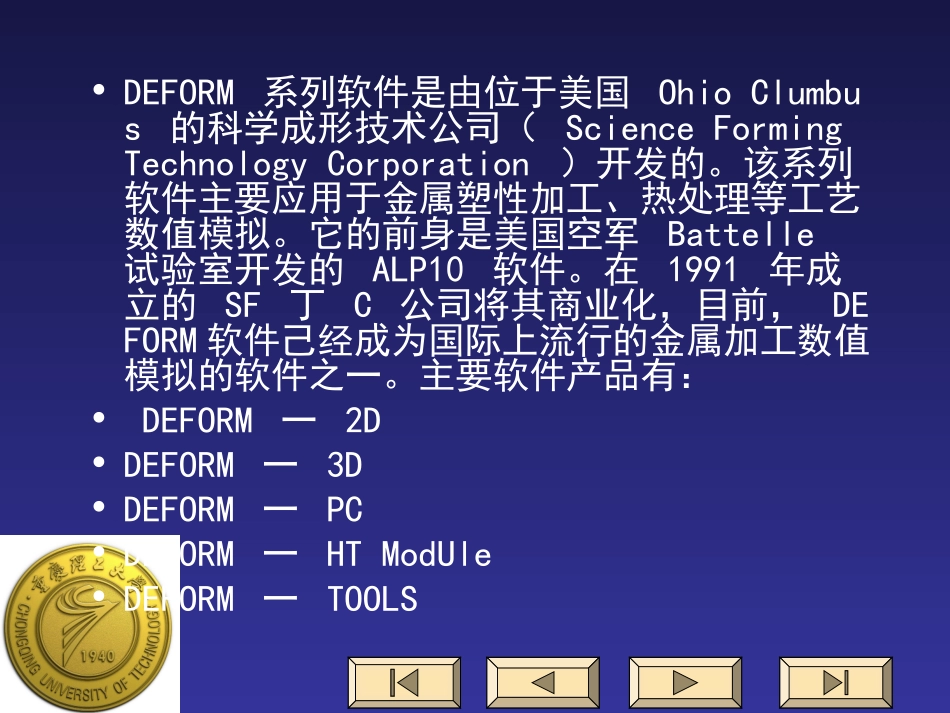

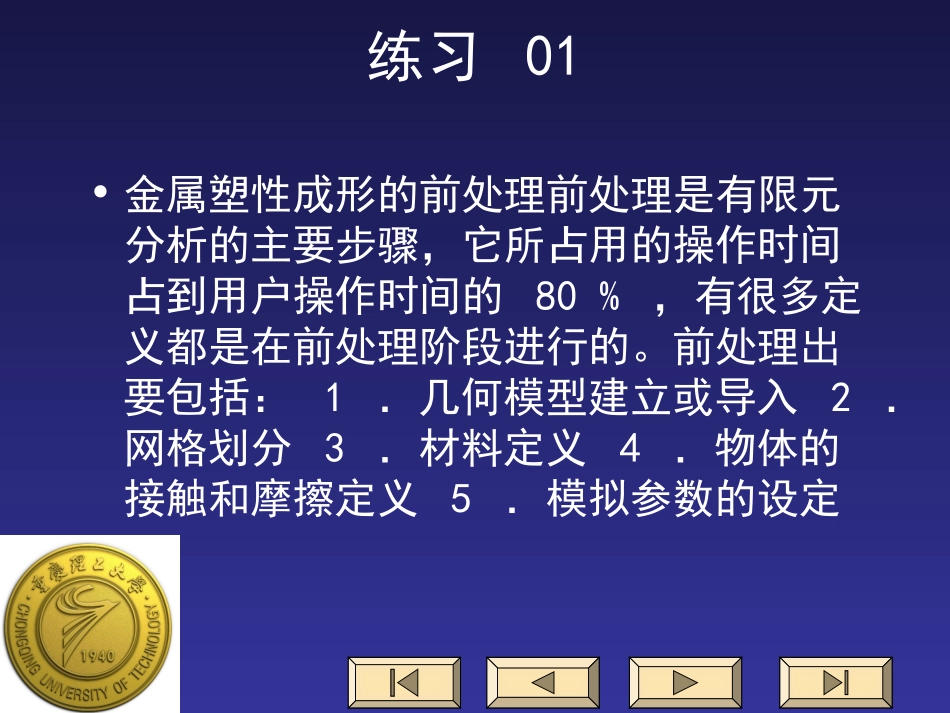

•DEFORM系列软件是由位于美国OhioClumbus的科学成形技术公司（ScienceFormingTechnologyCorporation）开发的。该系列软件主要应用于金属塑性加工、热处理等工艺数值模拟。它的前身是美国空军Battelle试验室开发的ALP10软件。在1991年成立的SF丁C公司将其商业化，目前，DEFORM软件己经成为国际上流行的金属加工数值模拟的软件之一。主要软件产品有：•DEFORM一2D•DEFORM一3D•DEFORM一PC•DEFORM一HTModUle•DEFORM一TOOLS练习01•金属塑性成形的前处理前处理是有限元分析的主要步骤，它所占用的操作时间占到用户操作时间的80%，有很多定义都是在前处理阶段进行的。前处理出要包括：1．几何模型建立或导入2．网格划分3．材料定义4．物体的接触和摩擦定义5．模拟参数的设定几何模型建立或导入•在DEFORM-3D软件中，不能直接建立三维的几何模型，必须通过其他CAD/CAE软件建模后导入到系统中。目前，DEFORM一3D的几何模型接口格式有：•1.STL:几乎所有CAD软件都有这个接口，它是通过一系列的三角形拟合曲面而成；•2.UNV:SDRC公司（现合并到EDS公司）软件IDEAS的三维实体造型及有限元网格文件格式，OEFORM接受其划分的网格。•3.PDA:MSC公司的软件PATRAN的三维实体造型及有限元网格文件格式。•4.AMG：这种格式DEFORM存储已经导入的几何实体。网格划分•在DEFORM-3D中，如果用其自身带的网格剖分程序，只能划分四面体单元，这主要是为了考虑网格重划分时的方便和快捷。但是它也接收外部程序所生成的六面体网格。网格划分可以控制网格的密度，使网格的数量进一步减少，有不至于在变形剧烈的部位产生严重的网格畸变。材料模型•在DEFORM-3D软件中，用户可以根据分析的需要，输入材料的弹性、塑性、热物理性能数据，如果需要分析热处理工艺，还可以输入材料的每一种相的相关数据以及硬化、扩散等数据。为了更方便的使用户模拟塑性成形工艺，该软件提供了100余种材料（包括碳钢、合金钢、铝合金、钦合金、铜合金等）的塑性性能数据。以及多种材料模型。每一种材料的数据都可以与温度等变量相关。物体的空间位置调整•这里有两层含义，一是可以移动、旋转物体，改变他们的最初位置，因为在OEFORM一3D的前处理中不能造型，所以这一项功能特别重要，可以将输入到DEFORM中的毛坯、模具几何模型进行调整。二是为了更快地将模具和坯料接触，将他们干涉，有一个初步的接触量，这样计算上可以节省时间。另外，还可以定义摩擦接触的关系、摩擦系数、摩擦方式等。模拟参数的定义•这里定义的参数，主要是为了进行有效的数值模拟。因为成形分析是一个连续的过程，分许多时间步来计算，所以需要用户定义一些基本的参数：1．总步数：决定了模拟的总时间和行程；2．步长：有两种选择，可以用时间或每步的行程；3．主动模具：选择物体的编号；4．存储步长：决定每多少步存一次，不要太密，否则文件太大；一、基本参数设置一、基本参数设置在微机上利用打开在微机上利用打开DEFORMDEFORM程序，界面程序，界面如下如下((如图如图5.260)5.260)：：利用按钮建立一个新问题,按出现下面界面再按定义问题所在位置起名block后按,界面如图二、设置SimulationControl按打开SimulationControl窗口,将SimulationTitle改为block,单位设为english,按结束,三、引入ObejectDataObjecttree里面已经有一个物体workpiece,默认为plastic塑性体,按后按引入文件,打开类型是.stl文件,找到DEFORM3D/V5.0/LABS下面的Block_Billet.STL文件,然后按,物体就会出现在DISPLAYWindows里.按,进行网格划分,利用,预览默认网格状况,然后按生成网格,生成网格前后的物体如图5.266所示划分网格技术简介•在objects窗口中，选中工件Workpiece，点击Mesh按钮；下面简单介绍一下网个划分问题（如果你比较着急，可以直接跳到4.6划分网格）:在DEFORM-3D的前处理中，有三个标签：•1．tool：最简单的默认划分方式，只需设置单元数；•2.Detailedsettings：详细的网格参数及划分方式定义；•3.RemeshCriteria：网格划分设置，一般都去默认值。•其中的DetailedSettings比较常用，它包括两个大的选项即系统网格（SystemSetup）和用户设置（UserSetup）。S...
